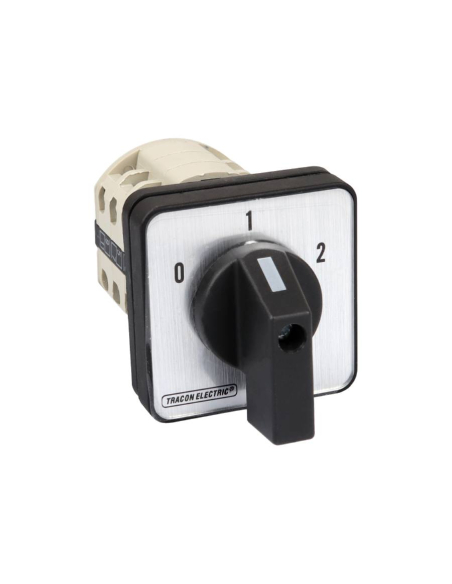

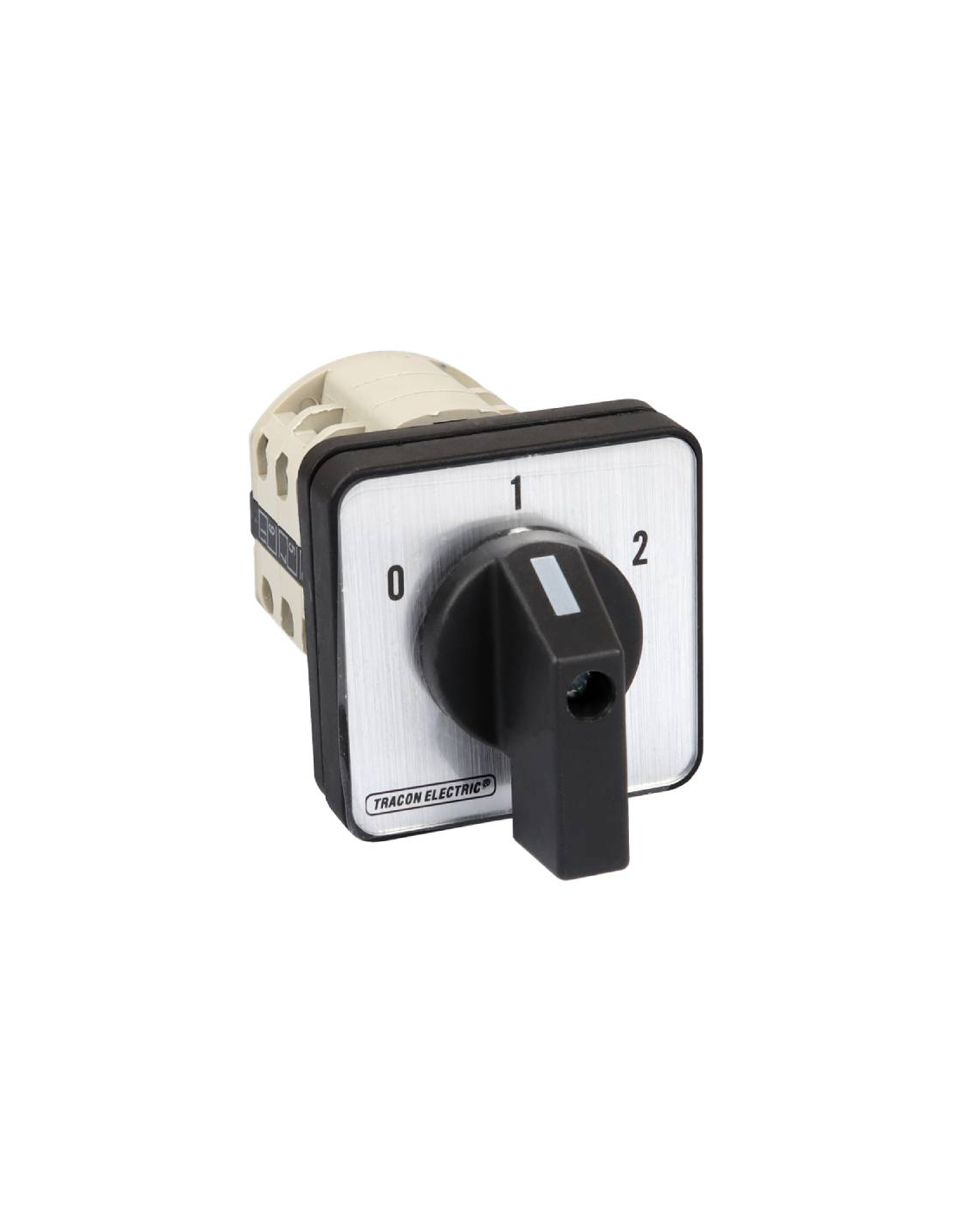

Dreiphasiger 3-poliger 20-A-Nockenschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerung. 90°-Drehregler mit drei Positionen 0-1-2. Plattengröße 48x48mm in Grau und schwarzem Griff.
Diese Serie von Drehschaltern wurde gemäß den Normen EN 60947-1, EN 60947-3 und EN 62321 hergestellt, wodurch sie alle Sicherheitsanforderungen erfüllen können. Unterputzmontage mit Schutzart IP-42.
Funktionsweise:
- Position 1: Stromkreise 1-2, 5-6 und 9-10 schließen
- Position 0: Alle Stromkreise geöffnet
- Position 2: Stromkreise 3-4, 7-8 und 11-12 schließen
Technische Eigenschaften:
- Hersteller/Lieferant: TRACON
- Referenz: TKB-209/3
- Anzahl der Pole: 3
- Versorgungsspannung: 380-420V
- Bemessungsisolationsspannung: 690 V
- Nennstrom: 20A
- Anzahl Manöver/Stunden: 200
- Mechanische Haltbarkeit: 500.000 Manöver
- Elektrische Lebensdauer: 300.000 Manöver
- Umgebungstemperatur: -5 bis +55 °C
- Schutzart: IP42
Tabelle der Intensitäten und Anwendungskräfte:
- AC-21A 400V Nutzungskategorie: 20A
- AC-22A 400V Nutzungskategorie: 20A
- AC-23A 400V Nutzungskategorie: 15A
- Nutzungskategorie AC-2 400V: 15A
- AC3 400V Nutzungskategorie: 11A
- Nutzungskategorie AC-4 400 V: 3,5 A
- Nutzungskategorie AC-15 400V: 4A
- DC-13 240Vdc Nutzungskategorie: 1A
- Nennleistungskategorie AC-23A 400V: 7,5kW
- Nennleistungskategorie AC-2A 400 V: 7,5 kW
- Nennleistungskategorie AC-3A 400 V: 5,5 kW
- Nennleistungskategorie AC-4A 400 V: 1,5 kW
L=50,8mm; A = 43 mm; a = 48mm; b = 48 mm; d=36mm
Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
