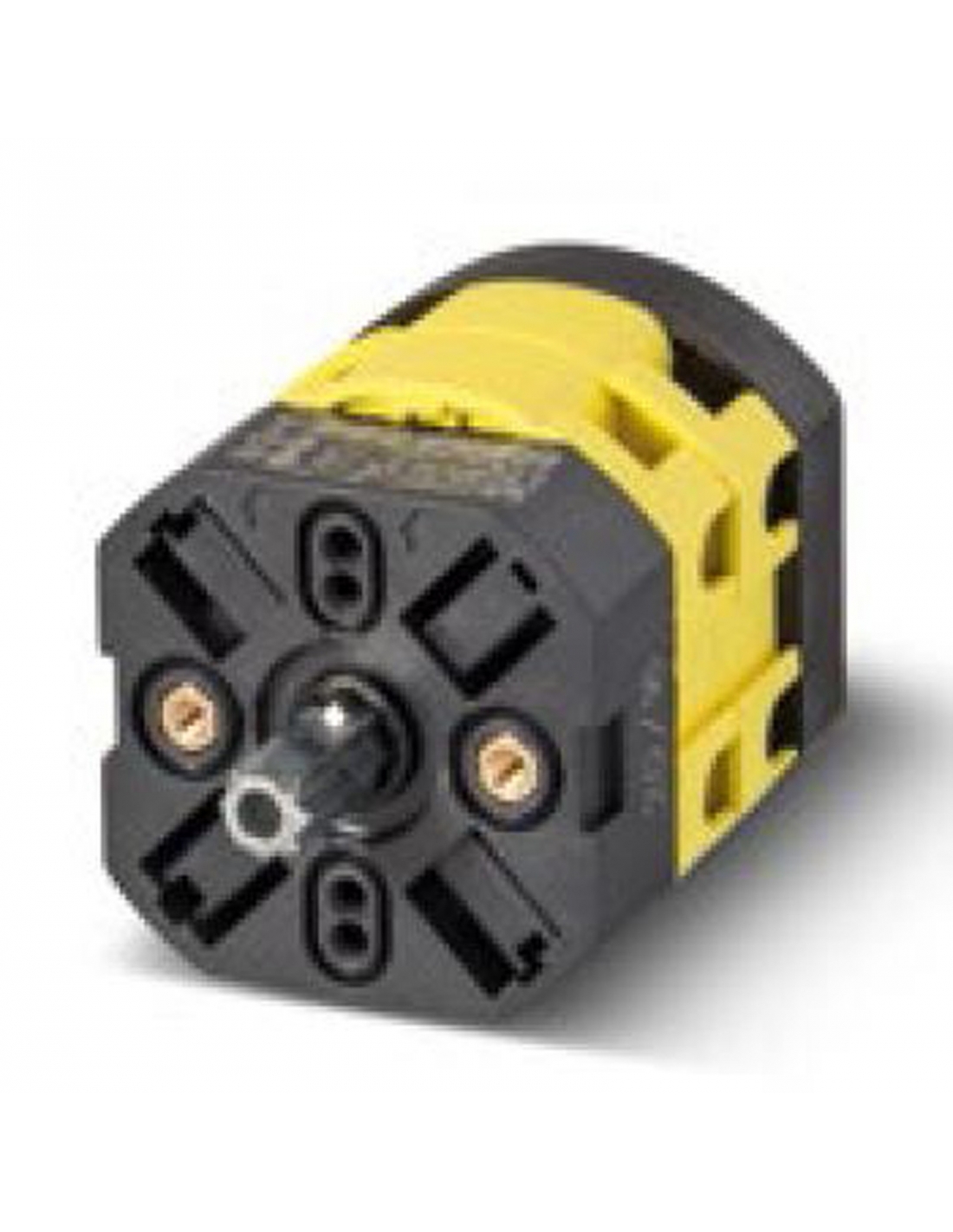

Nockenschalter 4-polig 200A - Giovenzana

200 A vierpoliger Nockenschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerung. 90º-Drehknopf mit zwei Positionen 0-1.

Diese Drehschalterserie wurde gemäß den strengsten europäischen und internationalen Normen (IEC/EN 60947-3, UL508) hergestellt, wodurch sie alle Sicherheitsanforderungen erfüllt.

Montage durch Panel-zu-Panel-Befestigung, IP-20-Schutzstufe an den Anschlüssen, selbstreinigende Kontakte und unauslöschliche Lasermarkierung. Gehäuse aus selbstverlöschendem UL94 VO-Material.

Eigenschaften:

• Marke: Giovenzana.
• Lieferantenreferenz: G2000004R.
• Anzahl der Pole: 4.
• Nennspannung Ue: 690V.
• Nennstrom Ie (AC21A): 200A.
• Nennabschaltvermögen: 10 kA.
• Anzahl der Manöver/Stunden: 120.
• Mechanische Haltbarkeit: 1.000.000 Manöver.
• Unterputzmontage.
• Schutzart:
• Steuerungen Typ 1-4-4X: IP-65.
• Steuerung nur mit Hebel: IP-40.
• Anschlüsse: IP-20.
• Normen: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nr. 14

Tabelle der Intensitäten und Einsatzleistungen:

• AC-21A-Nutzungskategorie: 200 A.
• AC-22A-Nutzungskategorie: 200 A.
• Nutzungskategorie AC-23A:
• Standardmäßige einphasige 230-V-Wechselstrommotoren: 35 A – 6,5 kW.
• Standardmäßige dreiphasige 230-V-Wechselstrommotoren: 35 A – 11 kW.
• Standardmäßige dreiphasige 400-V-Wechselstrommotoren: 32 A – 18,5 kW.
• Nutzungskategorie AC-3:
• Standardmäßige einphasige 230-V-Wechselstrommotoren: 30 A – 5,5 kW.
• Standardmäßige dreiphasige 230-V-Wechselstrommotoren: 27 A – 9 kW.
• Standard-Drehstrommotoren 400 VAc: 27 A – 15 kW.
• Gebrauchskategorie DC-21A (Gleichstrom):
• Kleine Überlastung 50 V (1 Phase): 32 A.
• Gebrauchskategorie DC-22A (Gleichstrom):
• Mischlast 30 V (1 Phase): 25 A.

Montage:

Fachgerechte Verwendung des Materials, Installation unter Beachtung der geltenden Vorschriften am Installationsort.
