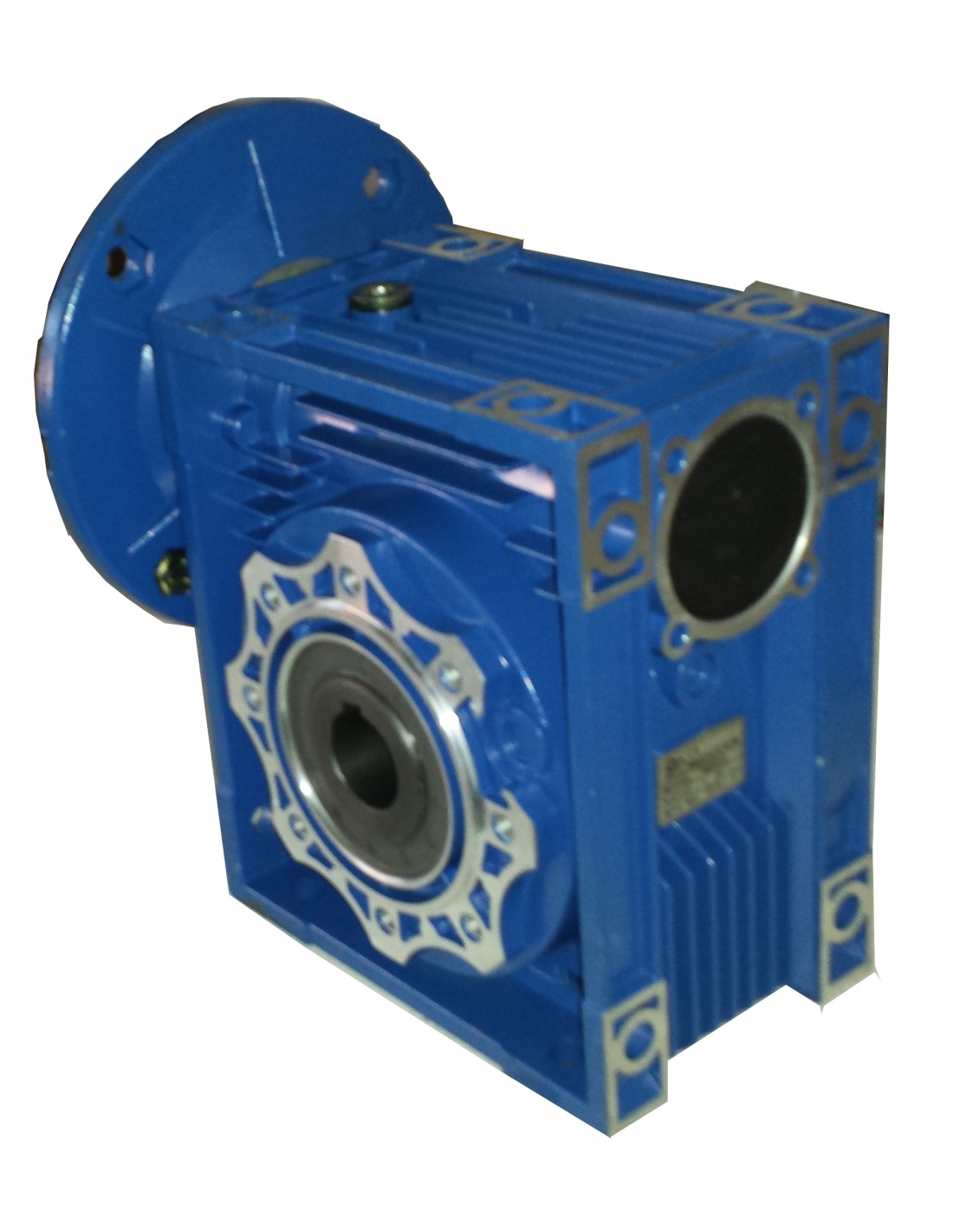

Reduzierer schneckenradgröße 50 Flansch PAM 160/14 - Motorgehäuse 71 B5

108,50 € Steuern inklusive

91.18 zzgl. MwSt.

YDSEG5071B530

Mit Abtriebshohlwelle Ø25mm, und Flansch Eingangswelle PAM 160/14 (Ø Ext 160mm und Ø Eingangswelle 14mm) Typ B5, geeignet für Motoren mit Gehäusegröße 71.

Getriebeübersetzungen: 5-7,5-10-15-20-20-25-30-40-50-60-80-100

Typische Motorleistungen bei 1500 rpm sind:

  • 0,33hp max. Netz i=80.
  • 0,50CV Max. Netz. i=60.
  • 0,75CV Reduziertes Gehäuse. Max. Netz. i=30.


Repräsentatives Bild zur Veranschaulichung, der gelieferte Artikel entspricht den angegebenen Spezifikationen.
Verkleinerungsfaktor
  • 7.5
  • 10
  • 15
  • 20
  • 25
  • 30
  • 40
  • 50
  • 60
  • 100
  • 80
  • 5

1 Frage zum Produkt
Datenschutz
Versand
Rücksendungen


Reduzierer schneckengetriebe der Größe 50, kompaktes Design und hohe Leistung, mit einer hohlen Ausgangswelle Ø25mm und einer Eingangswelle Ø14mm.

Diese Getriebegröße eignet sich für Motoren mit Flansch B5 Größe 71, diese Größe von Flansch hat einen Außendurchmesser von 160mm und das Getriebe hat einen Eingangswellendurchmesser von 14mm, PAM 160/14.

Dimensiones brida entrada reductor sinfin corona

  • P: 160mm.
  • M: 130mm.
  • N: 110mm.
  • D: Ø14mm.

Die Leistungsdaten der Motoren bei 1500 rpm, die üblicherweise für diesen Getriebetyp verwendet werden und einen höheren Betriebsfaktor fs≥1 aufweisen, sind:

  • 0,33CV 1500rpm. Maximale Untersetzung I= 80.
  • 0,5PS 1500U/min. Maximale Untersetzung I= 60.
  • 0,75PS 1500U/min, reduziertes Gehäuse. Maximale Untersetzung I=30.

Die verfügbaren Untersetzungsverhältnisse (i) reichen von 5 bis 100, je nach Eingangsdrehzahl können wir die folgenden Drehzahlen an der Ausgangswelle erhalten, wie in der folgenden Tabelle dargestellt.

Tabla de revoluciones de salida reductores

Dimensiones sinfin corona tamaño 50

Sie können die vollständigen Abmessungen des Getriebes herunterladen, indem Sie auf die Registerkarte "ZUSÄTZE" klicken.

Material für den professionellen Gebrauch, das unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden muss.

Fragen

Frage
Bonjour,

Je souhaiterais un grand rapport de réduction je me tourne donc vers l'achat d'un réducteur roue et vis sans fin de rapport 100, cependant je vois que vous conseillez pour les petit moteur 0.33/0.25CV des rapports maximum de 80. Je me demande donc quel est le problème que je pourrais engendrer avec un moteur triphasé de 0.25KW en tournant a 1000tr/min ?

Et si cela est en effet déconseillé vers quelle option dois-je me tourner pour avoir en sortie de motoréducteur une vitesse de 10tr/min et un couple de 240Nm ?

En vous remerciant
Bien à vous
Antwort
Bonjour.

Il faut augmenter la puissance du moteur et choisir un réducteur qui permette ce rapport de réduction en augmentant la taille du réducteur, ce qui permet d'avoir des pignons plus grands pour obtenir un rapport de 1/100.

Avec mes remerciements
Hugo auf 27.06.2023 17:26:35

Frage zum Produkt

* Erforderliche Felder
(lesen)

Verantwortlicher: ADAJUSA (CONSTRUCCIONES PBR, S.L.), Zweck: Beantwortung von Informationsanfragen, Legitimität: Zustimmung des Interessenten, Empfänger: Daten werden nicht an Dritte weitergegeben, Rechte: Zugriff auf, Berichtigung und Löschung von Daten usw Rechte, wie in den zusätzlichen Informationen erläutert. (lesen)

16 andere Produkte in derselben Kategorie:

Schneckenradgetriebe Größe 30 63B14 Schneckenradgetriebe Größe 30 63B14 2
Schnecken und Schneckengetriebe

Reduzierer Größe 130 PAM 300/38 Flansch - Motorgehäuse 132 B5

Generico-MOT
9R130xxx132B5
517,63 € (434,98 € zzgl. MwSt.)
Mit Ø45mm Hohlabtriebswelle und PAM 300/38 Flansch (Außen Ø 300mm und Eingangswelle Ø 38mm) Typ B5, geeignet für Motoren mit Baugröße 132. Untersetzungsverhältnisse: 7,5-10-15-20-25-30-40. Die Leistungen der üblichen Motoren bei 1500 rpm betragen: 7,5 PS max. Netz. ich=30 10 PS max. Netz. ich=20 Repräsentatives Bild zur Veranschaulichung....
Schneckenradgetriebe Größe 30 63B14
Schnecken und Schneckengetriebe

Reduzierer schneckenradgröße 50 Flansch PAM 160/14 - Motorgehäuse 71 B5

Generico-MOT
9R050xxx71B5
108,50 € (91,18 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø25mm, und Flansch Eingangswelle PAM 160/14 (Ø Ext 160mm und Ø Eingangswelle 14mm) Typ B5, geeignet für Motoren mit Gehäusegröße 71. Getriebeübersetzungen: 5-7,5-10-15-20-20-25-30-40-50-60-80-100 Typische Motorleistungen bei 1500 rpm sind: 0,33hp max. Netz i=80. 0,50CV Max. Netz. i=60. 0,75CV Reduziertes Gehäuse. Max. Netz....
Schneckenradgetriebe Größe 30 63B14
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 30 Flansch PAM 90/11 - Motorgehäuse 63 B14

Generico-MOT
9R030xxx63B14
69,20 € (58,15 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø14mm, und Eingangsflansch PAM 90/11 (Ø Ext 90mm und Ø Eingangswelle 11mm) Typ B14, geeignet für Motoren mit Gehäusegröße 63. Verfügbare Untersetzungsverhältnisse: 7,5-10-15-20-25-30-40. Typische Motorleistungen für diese Getriebe sind 0,16 PS und 0,25 PS (maximale empfohlene Übersetzung I=25) bei 1500 U/min. Repräsentatives...
Reduzierer Größe 40 PAM 105/14 NMRV-40 RSTV | ADAJUSA | Preis
Schnecken und Schneckengetriebe

Reduzierer Größe 40 PAM 105/14 Flansch – Motorgehäuse 71 B14

Generico-MOT
9R040xxx71B14
82,37 € (69,22 € zzgl. MwSt.)
Mit hohler Abtriebswelle Ø18 mm und Flansch PAM 105/14 (Außen-Ø 105 mm und Eingangswelle Ø 14 mm) Typ B14, geeignet für Motoren mit Baugröße 71. Untersetzungsverhältnisse: 7,5-10-15-20-25-30-40. Die Leistungen der üblichen Motoren bei 1500 rpm betragen: 0,25 PS max. Netz. ich=60. 0,33 PS max. Netz. ich=40. 0,5 PS max. Netz. ich=25....
Schneckenradgetriebe Größe 63 Flansch PAM 160/14 - Motorgehäuse 71 B5
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 63 Flansch PAM 160/14 - Motorgehäuse 71 B5

Generico-MOT
9R063xxx71B5
142,25 € (119,54 € zzgl. MwSt.)
Mit Ø25mm Abtriebshohlwelleder Eingangsflansch PAM 160/14 (Ø Ext 160mm und Ø Eingangswelle 14mm) Typ B5, geeignet für Motoren mit Gehäusegröße 71. Untersetzungsverhältnisse: 50-60-80-100. Die Leistungsdaten der üblichen Motoren bei 1500 U/min sind: 0,5hp i=50 und 60. Repräsentatives Bild zur Veranschaulichung. Der gelieferte Artikel...
Schneckenradgetriebe Größe 30 63B14
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 63 Flansch PAM 200/19 - Motorgehäuse 80 B5

Generico-MOT
9R063xxx80B5
142,25 € (119,54 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø25mm, und Eingangsflansch PAM 200/19 (Ø Ext 200mm und Ø Eingangswelle 19mm) Typ B5, geeignet für Motoren mit Gehäusegröße 80. Untersetzungsverhältnisse: 7,5-10-15-20-25-30-40-50-60. Die Leistungsdaten der üblichen Motoren bei 1500 U/min sind: 0.75hp Max. Netz. i=60. 1hp Max. Netz. i=40. 1.5hp Reduziertes Gehäuse. Max Netz....
Schneckenradgetriebe Größe 75 Flansch PAM 250/28 - Motorgehäuse 100 B5 Schneckenradgetriebe Größe 75 Flansch PAM 250/28 - Motorgehäuse 100 B5 2
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 75 Flansch PAM 250/28 - Motorgehäuse 100 B5

Generico-MOT
9R075xxx100B5
192,45 € (161,72 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø28mm, und Eingangsflansch PAM 250/28 (Ø Ext 250mm und Ø Eingangswelle 28mm) Typ B5, geeignet für Motoren mit Gehäusegröße 100. Untersetzungsverhältnisse: 7,5-10-15. Typische Motorleistungen bei 1500 U/min sind: 3hp Max. Netz. i=30. 4hp Max. Netz. i=20. 5.5hp Max. Netz. i=10. Repräsentatives Bild zur...
Schneckenradgetriebe Größe 30 63B14 Schneckenradgetriebe Größe 30 63B14 2
Schnecken und Schneckengetriebe

Reduzierer Größe 130 PAM 250/28 Flansch - Motorgehäuse 100 B5

Generico-MOT
9R130xxx100B5
517,63 € (434,98 € zzgl. MwSt.)
Mit hohler Abtriebswelle Ø45mm und Flansch PAM 250/28 (Außen-Ø 250mm und Eingangswelle Ø 28mm) Typ B5, geeignet für Motoren mit Baugröße 100. Untersetzungsverhältnisse: 7,5-10-15-20-25-30-40-50-60-80. Typische Motorleistungen bei 1500 rpm sind: 3CV max. Netz. ich=80 4CV max. Netz. ich=80 5.5CV Reduziertes Auto, max. Netz. ich=60 7,5 PS,...
Einphasen-Getriebemotor 0,37kW 0,5CV 230Vac 1500 U/min Übersetzung 15 T40 (94rpm) Einphasen-Getriebemotor 0,37kW 0,5CV 230Vac 1500 U/min Übersetzung 15 T40 (94rpm) 2
  • Pack
Einphasen-Getriebemotoren

Einphasen- Getriebemotor 0,37 kW 0,5PS 230 VAC 1500 rpm Übersetzungsverhältnis 15 T40...

Generico-MOT
PK-9MR040037154M
184,35 € (154,92 € zzgl. MwSt.)
Einphasen- Getriebemotor 0,37 kW, 0,5 PS, 230 VAC, Untersetzungsgetriebe Größe 40 mit Untersetzungsverhältnis I:15, das Ausgangsdrehzahlen von ca. 94 U/min ermöglicht. Motor: Einphasig 0,37 kW, 230 V Wechselstrom, 1500 U/min Reduzierer : Größe 40 I:15. Ausgangsrunden: 94 Für Abtriebswelle: Ø18mm Repräsentatives Bild zur Veranschaulichung. Der...
Schneckenradgetriebe Größe 90 Flansch PAM 250/28 - Motorgehäuse 100 B5 Schneckenradgetriebe Größe 90 Flansch PAM 250/28 - Motorgehäuse 100 B5 2
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 90 Flansch PAM 250/28 - Motorgehäuse 100 B5

Generico-MOT
9R090xxx100B5
274,72 € (230,86 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø35mm, und Eingangsflansch PAM 250/28 (Ø Ext 250mm und Ø Eingangswelle 28mm) Typ B5, geeignet für Motoren mit Gehäusegröße 100. Untersetzungsverhältnisse: 7,5-10-15-20-25-30. Typische Motorleistungen bei 1500 U/min sind: 3hp Max. Netz. i=30. 4hp Max. Netz. i=20. 5.5hp max. Netz. i=10. Repräsentatives Bild zur...
Schneckenradgetriebe Größe 75 Flansch PAM 160/14 - Motorgehäuse 71 B5
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 75 Flansch PAM 160/14 - Motorgehäuse 71 B5

Generico-MOT
9R075xxx71B5
192,45 € (161,72 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø28mm, und Eingangsflansch PAM 160/14 (Ø Ext 160mm und Ø Eingangswelle 14mm) Typ B5, geeignet für Motoren mit Gehäusegröße 90. Übersetzungsverhältnisse: 60-80-100. Die Leistungsdaten der üblichen Motoren bei 1500 U/min sind: 0,5HP. 0.75hp Reduziertes Gehäuse. Repräsentatives Bild zur Veranschaulichung. Der gelieferte...
Schneckenradgetriebe Größe 30 63B14
Schnecken und Schneckengetriebe

Reduzierer schneckenrad Schneckenrad Größe 50 Flansch PAM 90/11 - Motorgehäuse 63 B14

Generico-MOT
9R050xxx63B14
108,50 € (91,18 € zzgl. MwSt.)
Mit hohler Abtriebswelle Ø25mm, und Flansch Eingangswelle PAM 90/11 (Ø Ext 90mm und Ø Eingangswelle 11mm) Typ B14, geeignet für Motoren mit Gehäusegröße 63. Getriebeübersetzungen: 40-50-80-100 Typische Motorleistungen bei 1500 rpm sind: 0.25hp Netz. i=80 und 100. 0.33hp Reduziertes Gehäuse. i=80. Repräsentatives Bild zur...
Schneckenradgetriebe Größe 30 63B14
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 63 Flansch PAM 200/24 - Motorgehäuse 90 B5

Generico-MOT
9R063xxx90B5
142,25 € (119,54 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø25mm, und Eingangsflansch PAM 200/24 (Ø Ext 200mm und Ø Eingangswelle 24mm) Typ B5, geeignet für Motoren mit Gehäusegröße 90. Untersetzungsverhältnisse: 10-15-20-25-30. Typische Motorleistungen bei 1500 U/min sind: 1,5hp Max. Netz. i=30. 2hp Max. Netz. i=20. Repräsentatives Bild zur Veranschaulichung. Der gelieferte...
Schneckenradgetriebe Größe 30 63B14 Schneckenradgetriebe Größe 30 63B14 2
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 90 Flansch PAM 200/19 - Motorgehäuse 80 B5

Generico-MOT
9R090xxx80B5
274,72 € (230,86 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø35mm, und Eingangsflansch PAM 200/19 (Ø Ext 200mm und Ø Eingangswelle 19mm) Typ B5, geeignet für Motoren mit Gehäusegröße 80. Übersetzungsverhältnisse: 80 und 100. Typische Motorleistungen bei 1500 U/min sind: 0.75hp Netz. i=80 und 100. 1hp Rot. i=80 und 100. Repräsentatives Bild zur Veranschaulichung. Der...
Schneckenradgetriebe Größe 30 63B14
Schnecken und Schneckengetriebe

Reduzierer schneckenrad Schneckenrad Größe 50 Flansch PAM 140/11 - Motorgehäuse 63 B5

Generico-MOT
9R050xxx63B5
108,50 € (91,18 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø25mm, und Flansch Eingangswelle PAM 140/11 (Ø Ext 140mm und Ø Eingangswelle 11mm) Typ B5, geeignet für Motoren mit Gehäusegröße 63. Getriebeübersetzungen: 40-50-80-100 Typische Motorleistungen bei 1500 rpm sind: 0,25CV Netz. i=80 und 100. 0,33hp Reduziertes Gehäuse. i=80. Repräsentatives Bild zur Veranschaulichung,...
Schneckenradgetriebe Größe 30 63B14 Schneckenradgetriebe Größe 30 63B14 2
Schnecken und Schneckengetriebe

Schneckenradgetriebe Größe 110 Flansch PAM 200/24 - Motorgehäuse 90 B5

Generico-MOT
9R110xxx090B5
408,17 € (343,00 € zzgl. MwSt.)
Mit Abtriebshohlwelle Ø42mm, und Eingangsflansch PAM 200/24 (Ø Ext 200mm und Ø Eingangswelle 24mm) Typ B5, geeignet für Motoren mit Gehäusegröße 90. Untersetzungsverhältnisse: 50-60-80. Typische Motorleistungen bei 1500 U/min sind: 1,5hp Rot. i=50-80. 2hp Rot. i=50-80. 3CV Car. reduziert, Rot. i=50 und 60. Repräsentatives Bild zur...

Kunden, die diesen Artikel gekauft haben, kauften auch:

LED-Signalsäule rot/amber/grün 80dB 24V | ADAJUSA
Beleuchtete und akustische Baken

LED-Signalsäule Rot/Bernstein/Grün 80db 24V

TRACON
NYG3-50RYGM
72,01 € (60,51 € zzgl. MwSt.)
Signalsäule mit 3 LED-Leuchtelementen in rot, gelb und grün mit 80dB akustischem Signal, Versorgungsspannung 24Vac/dc. Durchmesser der Leuchtringe 50mm. Konfigurierbarer Lichtanzeigemodus: Dauerlicht, Drehlicht, Blinklicht, Blinklicht.Konfigurierbarer akustischer Anzeigemodus: Dauerlicht, Blinklicht, Sirene.Referenz: NYG3-50RYGMRepräsentatives Bild zur...

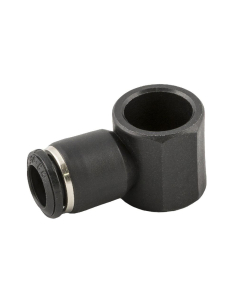

Drehring einfach 1/4 Rohrdurchmesser 4mm Serie 55000 - Aignep| ADAJUSA
