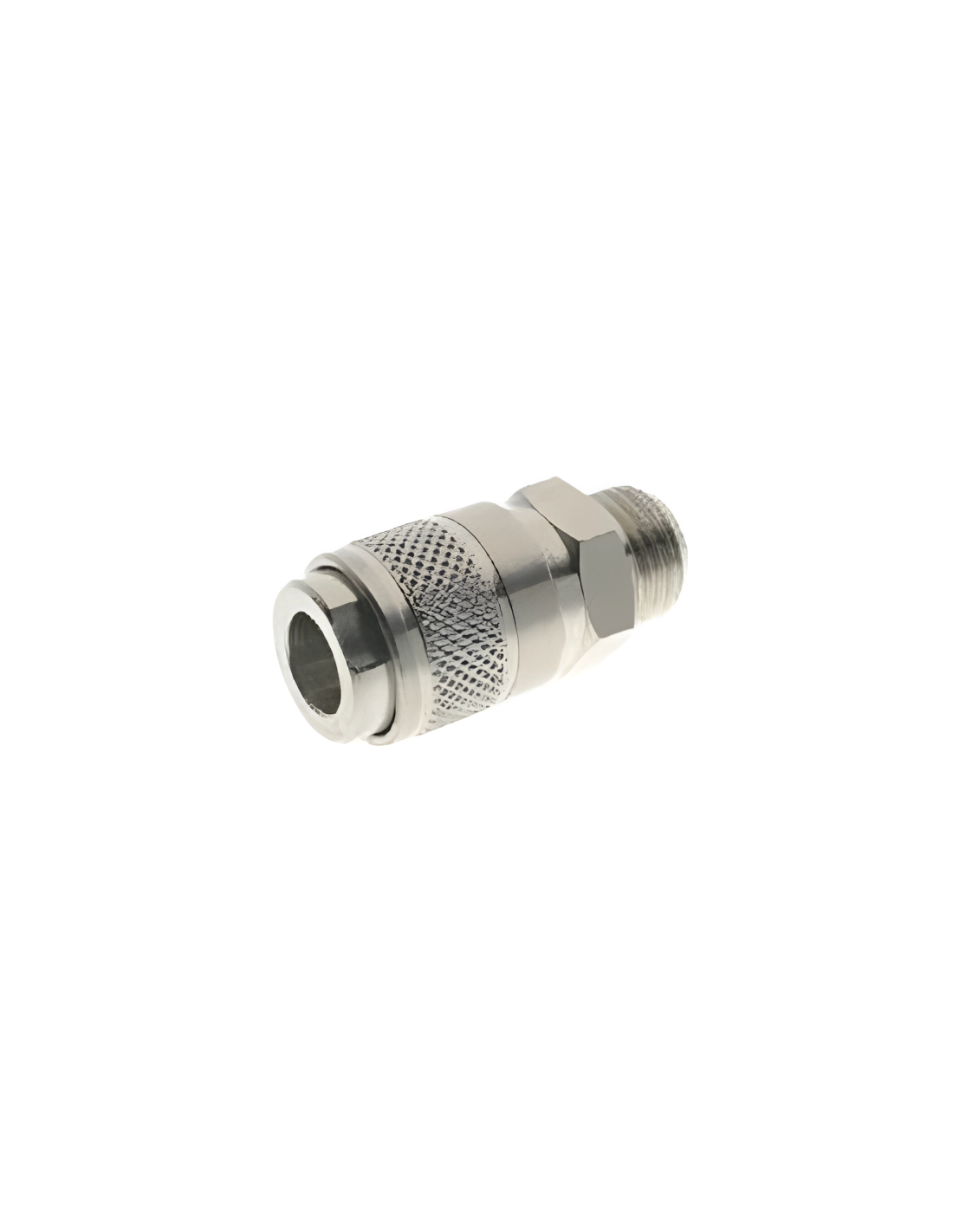

Männlicher Schnellverbinder 1/8 Mignon-Profil - Aignep

Schnellverbindungsstecker mit G 1/8-Gewinde. Mignon-Profilsteckdose kompatibel mit Adaptern gleichen Profils. Dieser Stopfentyp sorgt für eine hohe Durchflussrate und einen geringen Druckabfall und vermeidet Luftverluste zwischen Stopfen und Werkzeug. Sie werden häufig in Anwendungen eingesetzt, die häufiges und schnelles Anschließen und Trennen erfordern, beispielsweise in Industrieanlagen, Werkstätten oder Garagen.


Der Einsatz von Schnellkupplungen in pneumatischen Anlagen bietet eine schnelle und einfache Möglichkeit, Werkzeuge, Maschinen und andere Elemente an das installierte pneumatische Verteilungsnetz anzuschließen. Das Gehäuse besteht aus vernickeltem Messing, die Feder und das Zifferblatt aus Edelstahl und die Dichtungen aus NBR.

Wichtigste technische Merkmale:

• Hersteller: Aignep
• Referenz: 111 1/8
• Gewindetyp: G 1/8 männlich
• Kompatible Flüssigkeit: Druckluft
• Dichtungen: NBR
• Arbeitsdruck: 0 bis 12 bar
• Maximaler statischer Druck (ohne Pulsationen): 35 bar
• Arbeitstemperaturbereich: - 20 °C bis +80 °C
• Durchgangsdurchmesser (DN): 5 mm
• Durchflussrate bei 6 bar ΔP 1 bar : 650 Nl/min
• Durchflussrate bei 6 bar ΔP 0,5 bar : 480 Nl/min
• Durchflussrate bei 6 bar ΔP 0 bar : 1100 Nl/min (freie Entlüftung)
• Adapterkompatibilität: Mignon-Profil

Maße:

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
