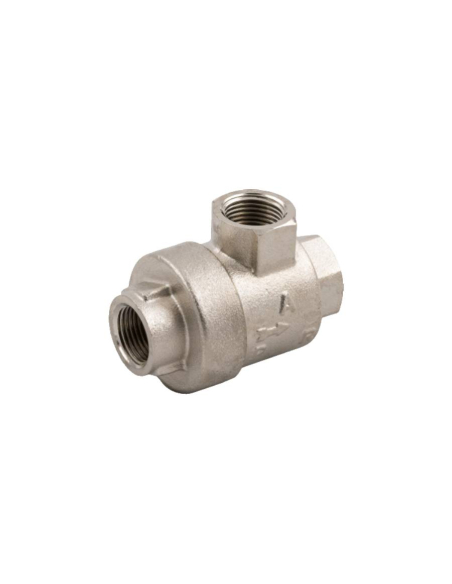

Schnellentlüftungsventil 3/8 - Aignep

3/8-Schnellentlüftungsventil. Durch die Verwendung dieser Ventile kann die im Zylinder vorhandene Luft schnell entlüftet werden, wodurch die Zylinderbewegungsgeschwindigkeit erhöht wird.

Die Luft aus der Anlage tritt durch P ein, verdrängt die Membran, mit Ausnahme des Auslasses R, und strömt zum Auslass A. (Abb. 1).

In dem Moment, in dem am Einlass durch P kein Druck herrscht, verdrängt die Luft, die sich am Auslass aufgrund des Druckunterschieds befindet, die Membran, ausgenommen P, und tritt durch den Auslass R aus (Abb. 2).



Die Entlüftung in die Atmosphäre schließt die Verwendung des Ventils mit giftigen, korrosiven oder brennbaren Gasen aus.

Technische Eigenschaften:

• Hersteller: Aignep
• Referenz: 6050 3/8
• Größe: 3/8
• Flüssigkeit: Druckluft
• Gehäusematerial: Messing vernickelt.
• O-Ring O-Ring: Nylon PA66.
• Druck: 0,3 bar – 10 bar
• Temperatur: -20 ºC + 80 ºC.
• Gewinde: Gaszylinder IO 228
• Metrisch: ISO R/262

Maße:

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken
