Schützkondensator 45kVar Spule 400Vac

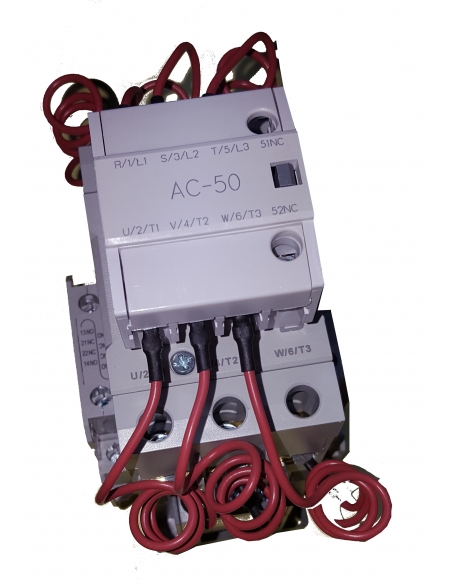

Dreiphasiges Schütz für die Steuerung von Kondensatoren für eine maximale Leistung von 45kVar (400Vac) mit 400Vas-Spule, die in Blindleistungskompensationsanlagen verwendet werden. Das Schütz ist mit einer Vorladeeinheit auf der Vorderseite des Schützes ausgestattet und verfügt über 4 Hilfskontakte, von denen 2 als Schließer und 2 als Öffner ausgeführt sind.

Dieses Schütz mit Vorladeeinheit verhindert die Zerstörung der Schützkontakte durch transiente Überströme, die durch Kondensatoren verursacht werden.

Technische Daten:

• Hersteller: LS (LG).
• Schütz-Referenz: MC-65b MC-65b AC400Vac 50/60Hz 2a2b 3P
• Referenz der Vorladungseinheit: AC-50.
• Maximale Betriebsspannung: 400-440Vac.
• Spulenspannung: 400Vac.
• anzahl der Pole des Schützes: 3.
• Nennstrom für das Schütz in AC3: 65A.
• Nennstrom für das Schütz in AC1 (Ith): 100A.
• Maximaler Strom für das Set: 66A.
• Maximaler Spitzenstrom: 3040A.
• Höchstleistung (kVar) 380-400Vac: 45,7.
• Maximale Leistung (kVar) 220-230Vac: 25.
• Maximale Restspannung an den Kontakten: ≤50V.
• Maximale Anzahl von Vorgängen pro Stunde: 100.
• Elektrische Belastbarkeit: 100.000 Schaltspiele.
• Hilfskontakte: 4 seitlich (2 offen und 2 geschlossen)

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
