Vierpoliger Automatikschalter mit geformtem Gehäuse, 4 x 630 A, thermische und magnetische Regelung – Tracon

Automatischer Schalter im vierpoligen 4-poligen Formgehäuse mit 630 A Nennstromstärke, zum Schutz elektrischer Anlagen und Maschinen. Mit einstellbarer thermischer und magnetischer Auslöseschwelle und Auslöseanzeige. Maximale Selektivität und Sicherheit. Hohe Schnittleistung, hohe elektrische und mechanische Lebensdauer. Im Lieferumfang sind Isolationsbarrieren enthalten. Ihre Verwendung wird empfohlen, um die Isolierung zwischen den Phasen desselben Schalters oder zwischen mehreren Schaltern zu erhöhen.

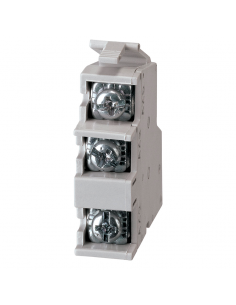

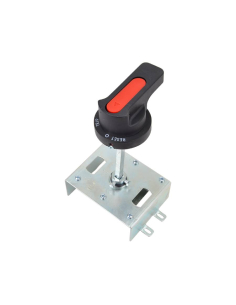

Einstellung der Überlaststrom-Auslösezeit mit langer Verzögerung ( 0.8-1.0 ) x ln. Einstellungsstrom des unterbrechungsfreien Kurzschlussauslösers (5-10) x ln. Ermöglicht den Anschluss von internem und externem Zubehör wie Hilfskontakten, Alarmkontakten, Drehreglern usw.

Technische Eigenschaften:

• Hersteller/Vertreiber: Tracon
• Produktreferenz: AKMN4-630
• Messgerät (Zoll): 400A
• Anzahl der Pole: 4
• Nennspannung: 380/420 V 50/60 Hz
• Nennisolationsspannung: 1000 V
• Bemessungsstoßspannung: 8 kV
• Schnittigkeit (Icu): 50 kA bei 400 VAC
• Betriebsunterbrechungsvermögen (Ics) = 35 kA bei 400 V
• Wärmeregulierung: 0,8~1 der Nennintensität
• Magnetische Regelung: 5~10 des Nennstroms
• Einstellung der Überlastauslösung: 480–630 A
• Schutzfunktion: Kurzschlüsse
• Montage: Fester Frontanschluss
• Arbeitstemperatur: -5 °C bis +40 °C
• Gewicht: 6 kg
• Vorschriften: EN60947-1, EN60947-2

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken .

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
