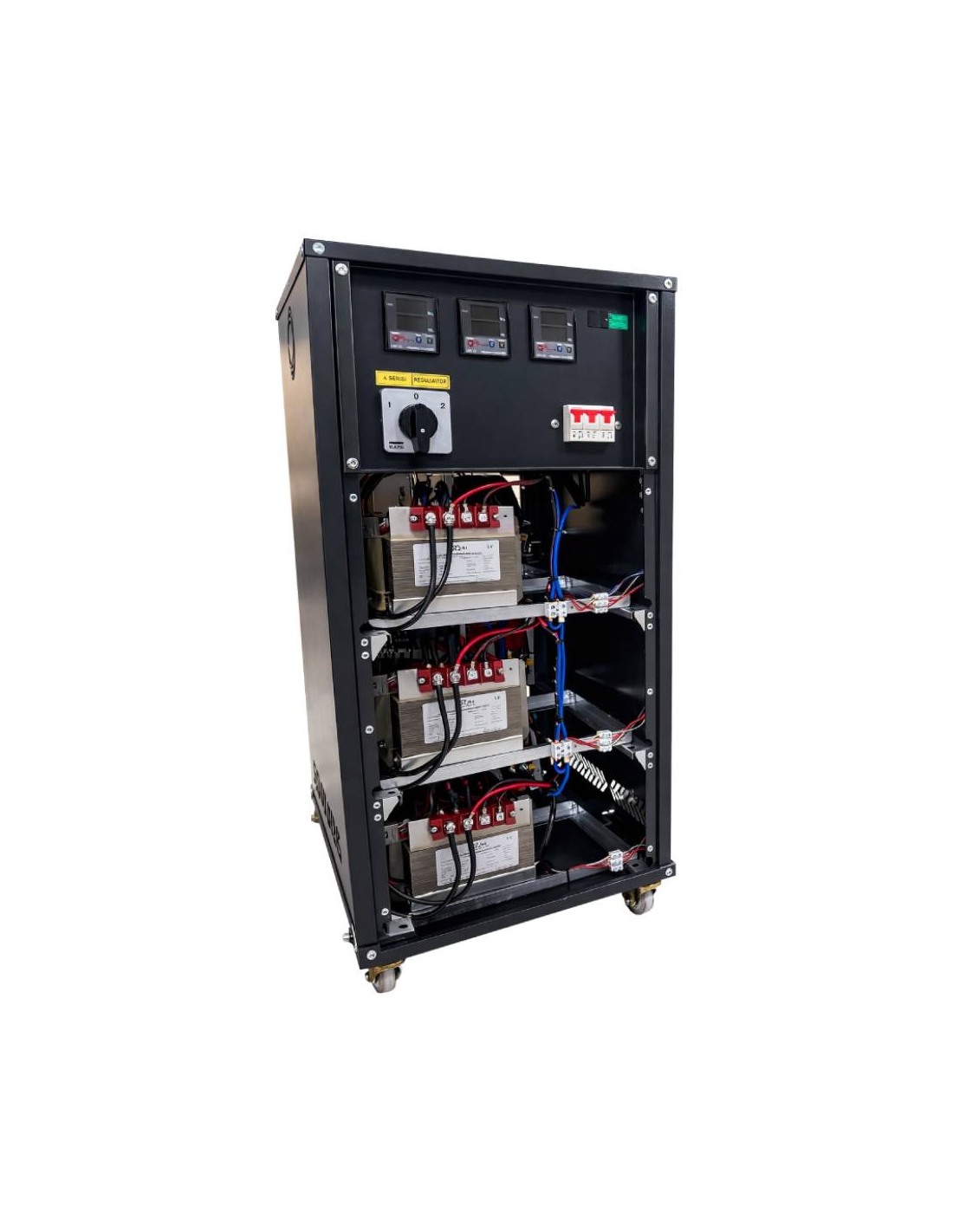

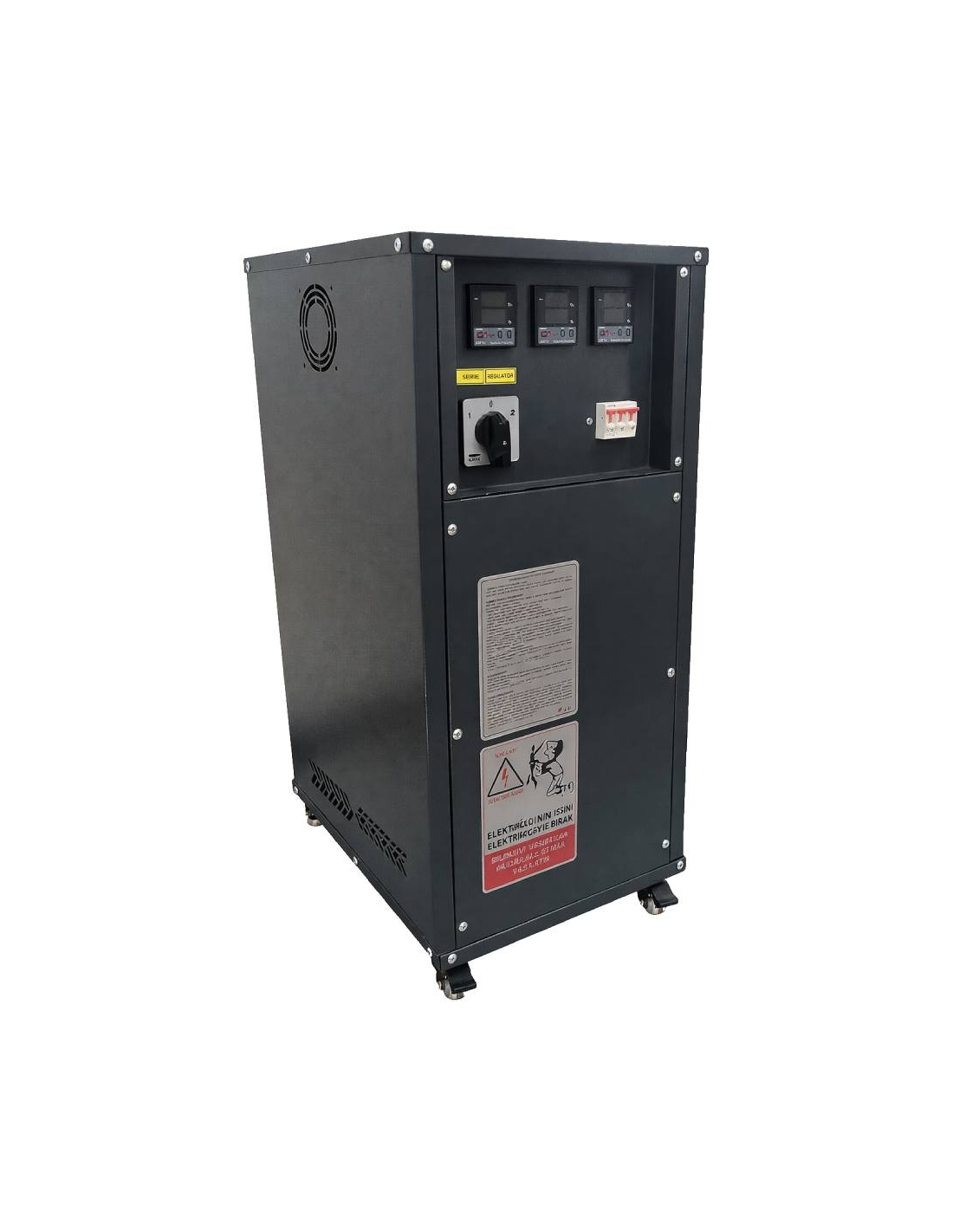

Dreiphasiger Spannungsstabilisator von 45kVA (36kW) mit 400Vac Ausgang, elektromechanischer Stabilisator, angetrieben durch einen Servomotor mit unabhängiger Regulierung pro Phase zur Kontrolle und Regulierung von Netzspannungseinbrüchen und -anstiegen, um eine konstante Ausgangsspannung zu gewährleisten.
Das Gerät stabilisiert die Netzspannung innerhalb sehr enger Regelspannen, um jede Last an seinem Ausgang mit einer sauberen, stabilen und sicheren Spannung zu versorgen. Dies geschieht durch kontinuierliche Überwachung und Abtastung der Eingangs- und Ausgangsspannungen, um die richtige Spannung für die Versorgung der angeschlossenen Last zu erreichen.
Dieses Gerät arbeitet vollautomatisch zur Spannungsregulierung, ohne dass der Benutzer eingreifen muss. Dies wird durch die kontinuierliche Messung der Netzeingangsspannung und die automatische Durchführung der notwendigen Aufwärts-/Abwärtsschritte erreicht, um die für den ordnungsgemäßen Betrieb erforderliche konstante Spannung zu gewährleisten. Der integrierte elektronische Steuerkreis misst die Eingangsspannung und entscheidet, wie hoch die stabilisierte Ausgangsspannung sein sollte, indem er sie mit einem internen Referenzmesswert und der angelegten Last vergleicht. Aus diesem Grund werden Stabilisatoren zur Versorgung von Geräten eingesetzt, die empfindlich auf Spannungsschwankungen reagieren, oder zur Lösung von Problemen in Anlagen mit großen Spannungsschwankungen aufgrund von Problemen in der Versorgungsleitung.
Diese Geräte bestehen aus einem Variac, einem Servomotor, der den Variac steuert, einer Anzeige, die den Motor steuert, und einem Aufwärtstransformator. Das Anlaufmoment kann selbst sehr kleine Spannungsschwankungen schnell ausgleichen, da der Servomotor mit hohem Gleichstromanteil und das Steuersystem schnell auf Spannungsschwankungen reagieren können. Sobald die Regelung abgeschlossen ist, wird der Regler mit Hilfe des hocheffizienten elektronischen Bremskreises abgeschaltet.
Der integrierte manuelle Bypass dient der Wartung oder der weiteren Versorgung von Verbrauchern im Falle eines Geräteausfalls und verzerrt die Sinuswelle am Ausgang nicht. Der manuelle Bypass-Schalter sollte nur im Falle eines Geräteausfalls angeschlossen werden, um eine ungeregelte Ausgangsleistung direkt aus dem Eingangsnetz zu erhalten; dazu muss der andere Schalter zunächst abgeschaltet werden.
Zu den Hauptanwendungsbereichen gehören Computer, Audio-/Videogeräte, Telekommunikationssysteme, medizinische und klinische Analysegeräte, Sicherheitssysteme und Überwachungskameras, kritische elektronische Schaltkreise und Platinen, Beleuchtungssysteme, Haushaltsgeräte, Domotik, usw.
Weitere Anwendungsbereiche sind die Industrie, die Telekommunikation, Stromversorgungsunternehmen, militärische Anwendungen, Börsen und Banken, Krankenhäuser, Supermärkte, Einkaufszentren, Finanzinstitute, Flughäfen, die Lokomotivindustrie, Züge, Eisenbahnen, die Schifffahrt, Produktionslinien und automatische Berechnungen, die Textil- und Papierindustrie, ... und ganz allgemein alle Anwendungen, die eine sehr kritische Last zu versorgen haben und ein stabiles, sauberes und sicheres Stromversorgungsnetz benötigen.
Die dreiphasigen Stabilisatoren der Serie M3 sind für photovoltaische Anwendungen geeignet, aber es ist wichtig, die folgenden Überlegungen zu berücksichtigen
- Die Leistung des Geräts muss um 40% überdimensioniert sein, da der Strom in zwei Richtungen fließt.
- Die Spannung muss immer innerhalb des in den Spezifikationen angegebenen Regelbereichs liegen. Sowohl am Eingang als auch bei der Rückleitung durch den Ausgang des Geräts.
- Das Gerät stabilisiert sich am Eingang. Netzstabilisator-Wechselrichter-Platten, aber es stabilisiert nicht den Rückfluss des Überschusses von den Platten, der in die entgegengesetzte Richtung eintritt.
- Bei Dreiphasengeräten müssen die Phasen im Verbrauch ausgeglichen sein.
- Der Neutralleiter muss sauber sein, 0 V.
Für den Einsatz mit
Stromaggregaten muss die Stabilisatorleistung um mindestens 40% der Leistung des Aggregats überdimensioniert sein.
Diese Ausrüstungen bieten die folgenden Eigenschaften:
- Schutz des Benutzers vor negativen Spannungen
- Schutz des Benutzers und der Anlage vor übermäßigen Strömen
- Ungestörte reine Sinusspannungsregelung
- Langfristiger Schutz gegen Überlastungen und kurzfristiger Schutz
- Wechselspannungsausgleich mit extrem hoher Präzision
- Reibungsloser Betrieb bei allen Lasten von 0% bis 100%
- Manuelle Umschaltung in den Bypass-Modus ohne Regelung.
- Anzeige aller Werte und Wahrscheinlichkeiten im Bypass-Betrieb
- Aufzeichnung von Netzeingangsspannungsgrenzwerten und Laststromwerten
- Statisch, nicht stufenweise, korrigiert die Ausgangsspannung dynamisch und schnell, ohne dass der Benutzer dies bemerkt
- Beim Auslösen von Schutzfunktionen müssen die Anzahl der Schutzauslösungen und der Grund für jeden Parameter separat aufgezeichnet werden
- Phasenunabhängige Regelungssteuerung
- Regelung der Netzspannung innerhalb von ±2%
- Hoher Wirkungsgrad
- Digitale LCD-Anzeige mit Spannungen pro Eingangs- und Ausgangsphase
Technische Daten:
- Hersteller/Lieferant Generico-SEV
- Teilenummer: M3-45
- Leistung: 45kVA (45000VA - 36000W)
- Maximaler Ausgangsstrom (Schein): 52A
- Eingangsspannungsbereich: Dreiphasig 305V - 480V
- Betriebsfrequenz: 47-64Hz
- Eingangsschutz: Überstrom / Hoch- und Niederspannung
- Ausgangsspannungsbereich: 3-phasig 400V ±2% Überlast: 200% für 10 Sekunden
- Überlast: 200% für 10 Sekunden
- Korrekturgeschwindigkeit: -90Volt/sec
- Ausgangswellenform: Reine Sinuswelle
- Ausgangsschutz: Überstrom / Hoch- und Niederspannung
- Leistungsfaktor: 0,8
- Messungen und Anzeigen: Eingang (V) / Ausgang (V) / Strom (A)
- Kontinuierliche Betriebszeit bei Volllast: 0...105%
- Kontinuierliche Last
- Wirkungsgrad bei Last: > 98%
- Betriebsumgebungstemperatur: -40º ~ +55ºC
- Lagertemperatur: -25º ~ +60ºC
- Schutzart des Gehäuses: IP21
- Geräuschpegel
- Abmessungen: 57x 40x 110 cm
- Gewicht: 190Kg
- Norm: UNE-EN 61558 / UNE-EN 60204
Hinweis: Die Leistung in Watt wurde auf der Grundlage einer Installation mit einem Leistungsfaktor von 0,8 berechnet. Bei Installationen mit einem Leistungsfaktor von weniger als 0,8 wird die Leistung in Watt immer niedriger sein als angegeben und muss neu berechnet werden.
Hinweis: Es ist zu berücksichtigen, dass ein Spannungsstabilisator nicht alle Unter- oder Überspannungsprobleme in einem Stromnetz löst, wie z. B. bei starken Phasenunsymmetrien, starkem Auftreten von Oberschwingungen, offenem Neutralleiter (in dreiphasigen Anlagen 400 V zwischen F und N anstelle von 230 V) oder Anlagen mit schlecht dimensionierten Kabelabschnitten.
Hinweis: Das Vorhandensein eines Neutralleiters ist für den Betrieb des Stabilisators unerlässlich.
Hinweis: Es wird dringend empfohlen, einen Leistungsschalter am Ausgang zu installieren, um sicherzustellen, dass der Verbrauchsbedarf niemals die Kapazität des Geräts übersteigt.
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Angehängte Dateien" klicken.
Material für den professionellen Einsatz, es muss von qualifiziertem Personal unter Beachtung der am Installationsort geltenden Vorschriften installiert werden.
