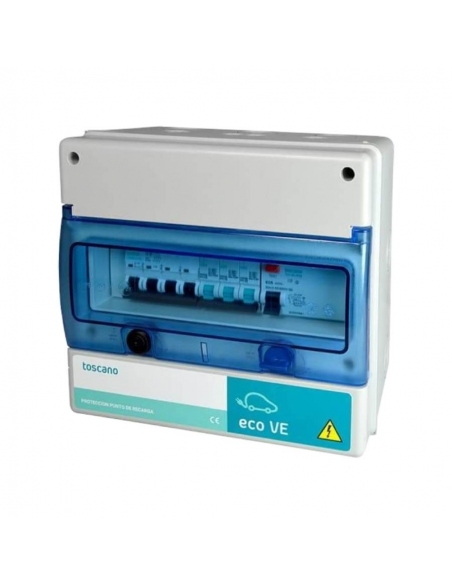

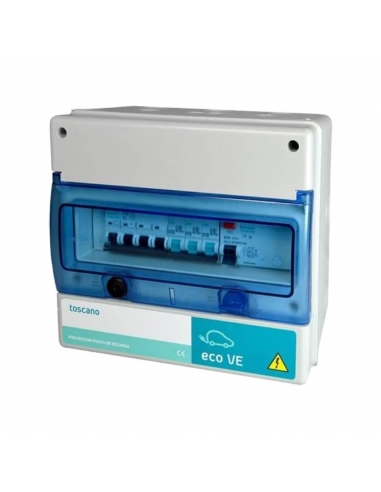

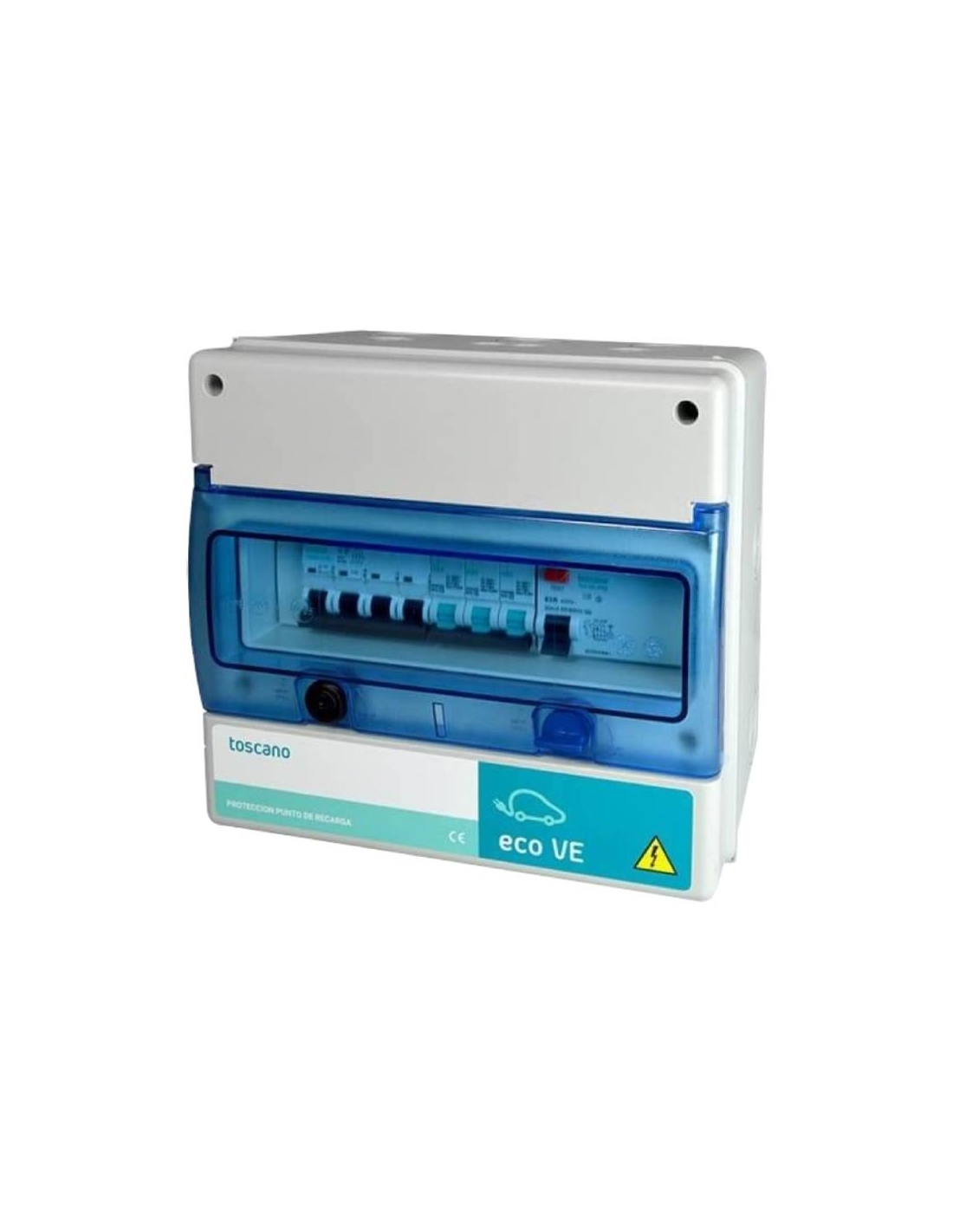

Die ECO-VE-COMBI Steuer- und Schutzpaneele sind für den Schutz von Ladestationen für Elektrofahrzeuge gemäß der Richtlinie ITC-BT-52 konzipiert.
Die Schutztafel ist sowohl mit einem Schutz gegen permanente als auch gegen transiente Überspannungen im Stromnetz ausgestattet.
Der Schutz gegen transiente Überspannungen schützt vor elektrischen Entladungen, die infolge eines Gewitters und von Stößen durch Blitzschlag oder Manövrieren der Transformatoren, die das Netz versorgen, durch das Netz gefiltert werden. Dieser Schutz leitet diese Entladungen in den Erdanschluss ab und verhindert, dass sie die Ladestation erreichen. Wenn der Schutz ausgelöst wird, erscheinen rote Anzeigen auf dem Gerät und eine Wiedereinschaltung wird verhindert. In diesem Fall muss die Transientenschutzpatrone ausgetauscht werden, indem sie fest herausgezogen und durch eine neue ersetzt wird. Der Dauerschutz schützt vor Netzspannungsspitzen über 275 V gemäß EN 50550, begrenzt den Betrieb des Geräts und verhindert, dass darüber hinausgehende Spannungen die Ladestation erreichen.
Allgemeine Eigenschaften
- Hersteller: Toscano
- Teilenummer: ECO-VE-COMBI-4P16T15
- Stromstärke: 4x16A
- Nennleistung: 11.08kW
- Nennspannung: 230Vac (L/N) / 400VAC (L/L) 50/60Hz
- Verbrauch Vigivolt-Schutz: 0,3VA
- Maximaler Klemmenquerschnitt: 25mm²
- Umweltbereiche: -5ºC bis +40ºC / 80º HR
- Schutzart: IP65
- Abmessungen (mm): 362x362x160
- Schloss: Metall-Schlüsselschloss
Dauerhafte Eigenschaften
- Auslösespannung: >270Vac
- Ansprechzeit bei Überspannung: nach Norm EN 50550
IGA-Eigenschaften
- Nennstrom: 16A
- Auslösekurve: C
- Schnittigkeit: 10kA
Differentialeigenschaften
- Klasse A: Wechsel- und Impulsstrom
- Ableitstrom: 30mA
Einschwingverhalten
- Maximale Spannung Uc: 320VAC (L/N)
- Schutzstufe Up (L/N) (N/PE):
- Maximaler Entladestrom (8/20µs) Imax (L/N) (N/PE): 15kA
- Klasse: II
Normen:
IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018
Anschluss
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Gebrauch, installieren Sie es in Übereinstimmung mit den am Installationsort geltenden Vorschriften
