Steuerpult V1ZB-400 für 1 Drehstrompumpe, gesteuert durch Bojen oder Füllstandssensor - TOSCANO

291,65 € Steuern inklusive

245,08 € ohne Steuer.

Modulare Steuer- und Schutztafel für 1 Drehstrompumpe mit bis zu 18A, 400Vac Versorgung. Sie verfügt über ein integriertes Display im Steuermodul, Überlastungseinstellung, Kontrolle durch Bojen oder konduktive Sonden, Pumpen-Antifresssystem, hochspannungsfreien Kontaktalarmausgang. Kompatibel mit PumpCheck-Datenleser.


Bestell-Nr.: V1ZB-400

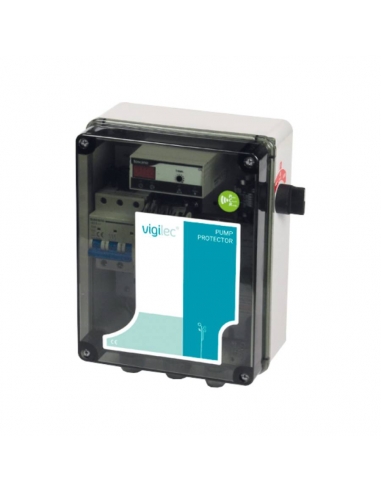

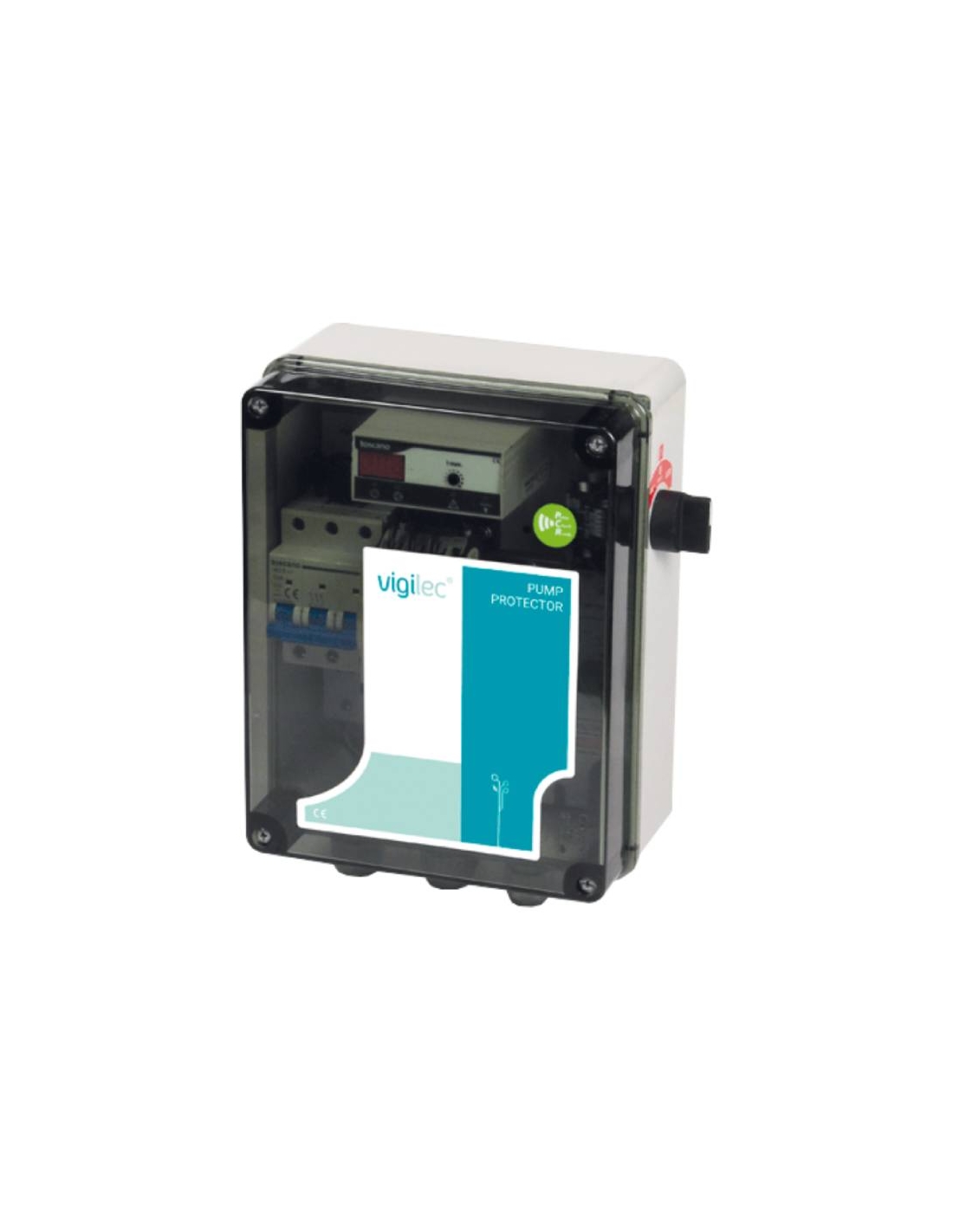

Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den angegebenen Spezifikationen

Noch keine Fragen, lassen Sie die erste!

Modulare Steuer- und Schutztafel für 1 dreiphasige Pumpe bis zu 18A, 230Vac Versorgung. Sie bietet einen eingebauten Pumpenschutz gegen Überlast, Unterlast, Phasenausfall, maximale Laufzeit (Bojenausfall), Ausfall der Pumpenverdrahtung, fehlerhafte Steuerverdrahtung, Überspannung, Motorüberhitzung (Drehstrompumpen - Klixon-Eingang) und einen Festfresserschutz, so dass die Pumpe im Automatikbetrieb alle 23 Stunden bei Inaktivität eine Sekunde nachläuft, um ein Festfressen und eine Verschlechterung bei langen Ruhezeiten zu vermeiden.

Füllstandskontrolle durch Bojen oder konduktive Füllstandssonden. Integrierter akustischer und beleuchteter 90dB Hochalarm (Summer abschaltbar), spannungsfreier Ausgang, kompatibel mit PumpCheck Datenleser von Toscano.


Das Steuermodul TZ1B, das in der modularen Steuereinheit enthalten ist, ermöglicht eine schnelle und einfache Einstellung des Stroms für den Überlastschutz sowie die Einstellung der maximalen Laufzeit der Pumpe. Auf dem Display werden Daten wie Pumpenstatus und Stromverbrauch, Laufzeit, erkannte Fehler und Alarme angezeigt. Außerdem verfügt es über Anzeigeleuchten für vorhandene Spannung, Pumpenbetrieb, Infrarot-Kommunikation (PumpCheck), Überlast oder Phasenausfall, Hochstand oder Wartungsabschaltung. Die geringe Größe des TZ1B-Steuermoduls bietet mehr Platz und Komfort im Schaltschrank. Das Bedienfeld verfügt über einen Wahlschalter für den manuellen Betrieb (Zwangsbetrieb) oder den automatischen Betrieb der Pumpe. Im manuellen Betrieb ist die Pumpe nicht gegen jegliche Art von Störung geschützt.


Wandmontage durch direkte Schraubbefestigung oder durch Klemmen.


Betriebsarten







Technische Daten:

  • Hersteller Toscano
  • Bestell-Nr.: V1ZB-400
  • Stromversorgung: 400Vac - 50/60 Hz
  • Zulässige Spannungsschwankungen: -20% bis +30%
  • Pumpenstrombereich: 0,5.....18A / AC3
  • Überlasteinstellung: 1,6 bis 19,2A (Alarmauslösung in 7 Sekunden)
  • Füllstandskontrollmodi: Bojen oder konduktive Sonden
  • Modus der Hochpegelkontrolle: Boje
  • Sonden: Versorgungsspannung 24V, Empfindlichkeit 9KΩ (Schutz gegen transiente Stürme), Kabellänge max. 200m
  • Konfiguration der Kabelverschraubungen: 1xM20 (Versorgung) / 1xM20 (Motor) / 2xM16 (Steuerung)
  • Schutzmaßnahmen: Überlast, Überspannung, Phasenausfall, maximale Laufzeit (Bojenausfall), Motorüberhitzung (3-Phasen)
  • Einstellung der maximalen Laufzeit: 1 bis 95 Minuten oder AUS
  • Alarmkontakt: Spannungsfrei 10A - 250Vac
  • Aktivierung des Alarmkontakts: hoher Pegel
  • Akustischer Alarm-Schallpegel: 90 dB
  • Informationsaufzeichnung (PumpCheck): Modulidentifikation, Neustarts, Pumpenbetriebsstunden, Pumpenstarts, Pumpenalarme und Intensität der letzten Alarmauslösung
  • Betriebstemperatur: -10 +55°C
  • Schutzart: IP65
  • Abmessungen: 240 x 190 x 110 mm
  • Gewicht: 1,82 kg



Verdrahtung der Schalttafel:







Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
