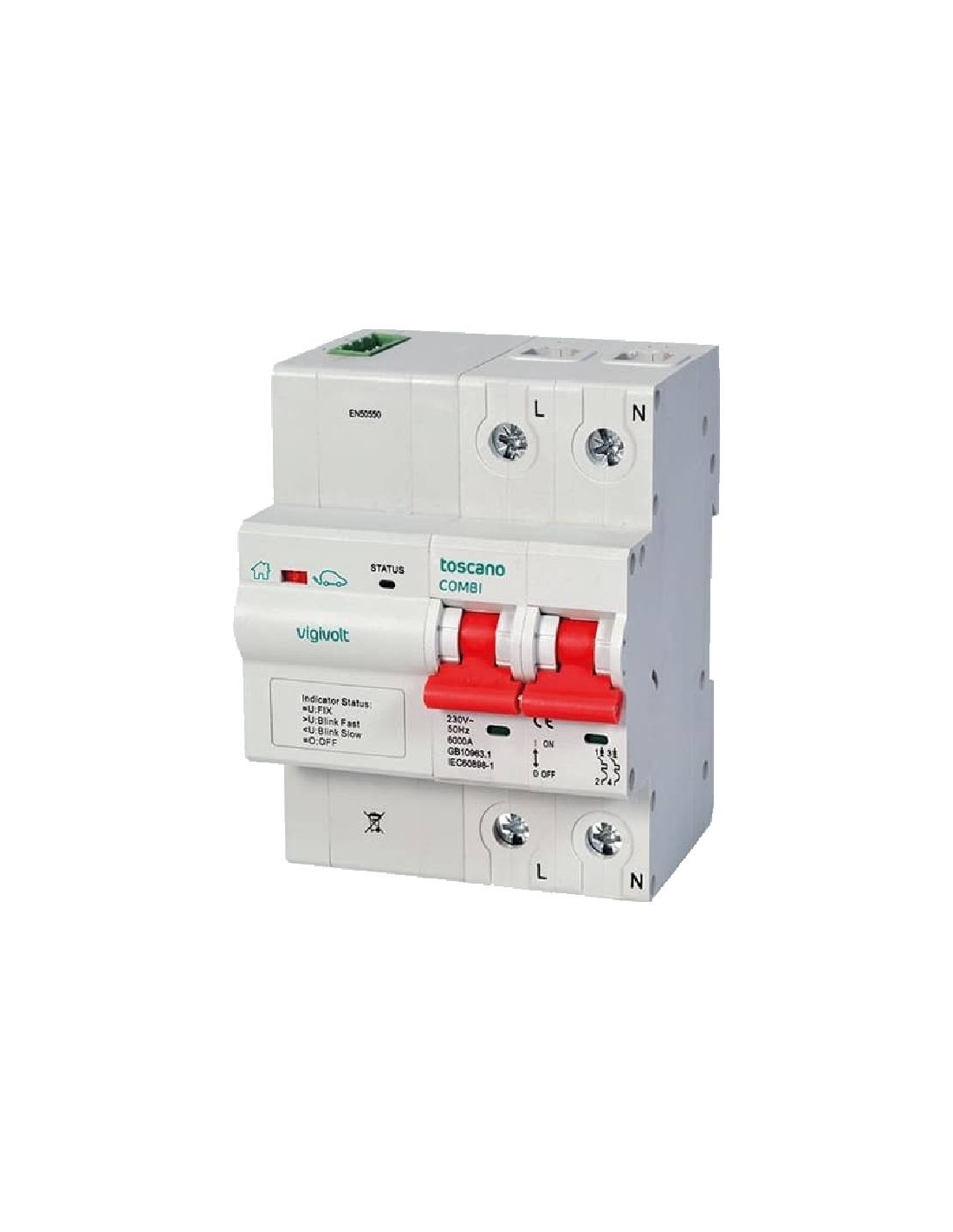

Einphasiger permanenter Überspannungsableiter + IGA 2x20A 10kA automatische Rückstellung COMBI-PRO-2P20 - Toscano

Schutz gegen permanente Über- und Unterspannung, mit automatischer Rückstellung, IEC-EN 63052. Ermöglicht die Wiedereinschaltung der neuen intelligenten Zähler gemäß Diagramm 2 der Norm ITC-BT-52.

Kombinierte Schutzeinrichtung gegen permanente Überspannungen, die durch eine Erhöhung der Netzspannung verursacht werden, in ein- und zweiphasigen Anlagen, mit automatischer Wiedereinschaltung. Er kann auch gegen Spannungseinbrüche schützen, wenn diese Option vom Benutzer über einen frontseitigen Wahlschalter ausgewählt wird. IGA-Ausschaltvermögen 10kA.

Ideal für den Schutz von Ladestromkreisen für Elektrofahrzeuge, da der Zähler im Falle eines Stromausfalls bei Überschreitung der vertraglich vereinbarten Leistung wieder angeschlossen werden kann. Das Messgerät muss eine unendliche Impedanz haben, damit es von zu Hause aus zurückgesetzt werden kann.

Das Gerät misst permanent die Spannung in der Anlage und überwacht deren Schwankungen. Wird eine solche Anomalie festgestellt, wirkt sie auf die eingebaute IGA und schaltet die Spannung in der Anlage ab.

Das Gerät verfügt außerdem über einen Schaltkontaktausgang für die Fernanzeige von Störungen. Es verfügt auch über einen Fernbedienungseingang (Fahrbefehl), der, wenn er nicht aktiviert ist, das Gerät nicht funktionieren lässt und es nicht automatisch wieder verbindet. Damit können wir die Versorgung aus der Ferne unterbrechen, zum Beispiel bei Nichtbezahlung der Ladequote oder um die Ladestation bei Anwesenheit des Fahrzeugs zu aktivieren (Schleifendetektor oder Ultraschallsensor).

Das Gerät schützt NICHT vor transitorischen Stromstößen

Das Modul umfasst:

• IGA 2x20A automatische Wiedereinschaltung
• Permanenter Über- und Unterspannungsschutz

Die gesamte Baugruppe wird komplett montiert und vorverdrahtet geliefert

Allgemeine Merkmale:

• Hersteller/Lieferant Toscano
• Teilenummer: COMBI-PRO-2P20
• Nennbetriebsspannung: 240 VAC (L-N) / (L-L)
• Frequenz: 50-60 Hz
• Maximaler Klemmenquerschnitt: 25 mm
• Schutzart: IP20
• Montage: DIN-Schiene
• Anzahl der DIN-Module: 4
• Normen: UNE-EN 60898 / UNE-EN 50550

Überspannung:

• Auslösespannung: >270VAC ± 2%
• Ansprechzeit bei Überspannung: gemäß der Norm UNE-EN 50550
• Rückstellzeit: 10 Sekunden
• Wiedereinschaltbare Spannung

Unterspannung:

• Auslösespannung
• Reaktionszeit bei Unterspannung: 10 Sekunden
• Wiedereinschaltzeit: 10 Sekunden
• Wiedereinschaltspannung: > 210VAC ± 2% IGA: > 210VAC ± 2% IGA: > 210VAC ± 2% IGA: > 210VAC

IGA:

• Nennstrom: 20A
• Kurve: C
• Ausschaltvermögen: 10kA

Für den korrekten Betrieb des Geräts ist es notwendig, die Klemme "REMOTE" an die Phase der elektrischen Installation anzuschließen

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
