4-poliger Trennschalter schwarz 25A...
4-poliger Trennschalter schwarz 25A...
4-poliger Trennschalter schwarz 25A Schranktiefe Schacht 185mm - Giovenzana
4-poliger Trennschalter schwarz 25A Schranktiefe Schacht 185mm - Giovenzana

4-poliger Trennschalter schwarz 25A Schranktiefe Schacht 185mm - Giovenzana

23,24 € Steuern inklusive

19,53 € ohne Steuer.

Vierpoliger (vierpoliger) 25A-Trennschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerung. Montage auf DIN-Schiene und 90º-Drehknopf, mit zwei Positionen 0-1. Frontplatte mit den Maßen 67x67mm, in grauer Farbe und schwarzem Griff. Möglichkeit der Verriegelung durch Vorhängeschlösser. Die Herstellung erfolgt nach den strengsten europäischen Normen, was die Einhaltung der Sicherheitsanforderungen ermöglicht.
Geeignet zum Unterbrechen, Verbinden und Schalten von Stromkreisen, sowie zum direkten Starten von Motoren und zum Hauptschalter an Maschinen.

Geeignet für bis zu 11 kW.

Welle 185mm

Ref. Nr.: GISE163004B67N1

Esquema interruptor 4 polos

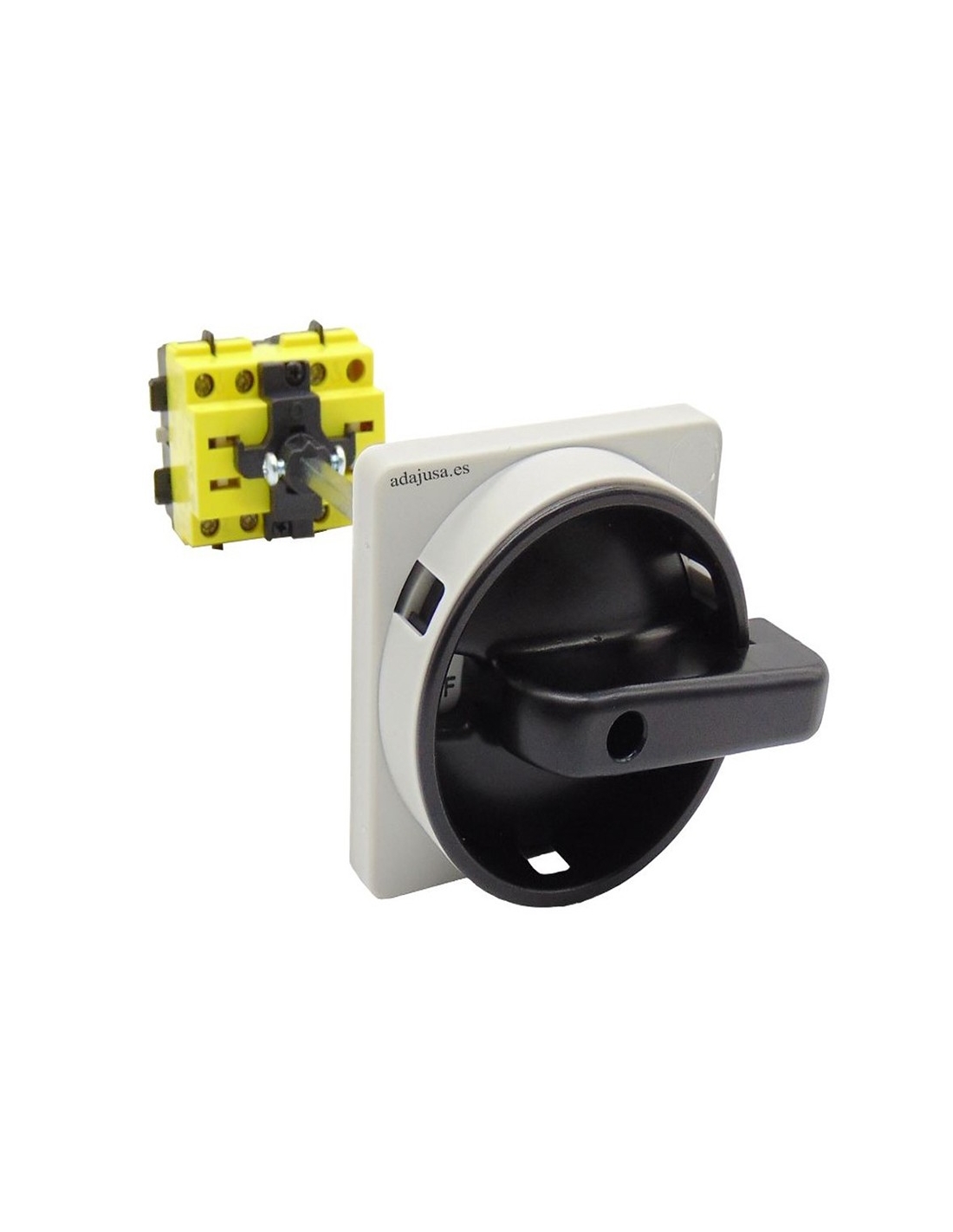

Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den gezeigten Spezifikationen.



4-poliger (vierpoliger) 25A-Trennschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerung. Montage am Schrankboden und für 90º-Drehsteuerung, mit zwei Positionen 0-1. Frontplatte 67x67mm für Schalttafeleinbau, Farbe grau und schwarzer Griff. Möglichkeit eines Vorhängeschlosses.

Diese Serie von Drehschaltern wurde in Übereinstimmung mit den strengsten europäischen und internationalen Normen (IEC/EN 60947-3, UL508) hergestellt, wodurch sie alle Sicherheitsanforderungen erfüllen.

Montage auf DIN-Schiene, Schutzart IP-20 an den Klemmen, selbstreinigende Kontakte und unauslöschliche Lasermarkierung. Gehäuse aus selbstverlöschendem Material nach UL94 VO.

Dieser 4-polige Schalter ist für bis zu 11 kW bei 400 Vac geeignet.

Die Lieferung umfasst:

  • 4-poliger Schalter 4-polig, untere Schrankmontage.
  • Frontplatte 67x67mm grau - schwarz, Schalttafeleinbau.
  • Abzweigschacht 185mm

Die Lieferung umfasst kein Vorhängeschloss.

Merkmale:

  • Marke: Giovenzana.
  • Schalter-Referenz: SE163004B
  • Kennzeichen des vorderen Schildes: 011/0001
  • Achsenbezeichnung 185mm: 20401089
  • anzahl der Pole: 4.
  • Nennspannung Ue: 690V.
  • Thermischer Nennstrom ith: 32A.
  • Nennstrom Ie (AC21A): 16A.
  • Nennstrom Ie (AC22A): 25A.
  • Nennstrom Ie (AC23A): 25A.
  • Nennstrom Ie (AC3): 25A.
  • Nennausschaltvermögen: 10kA.
  • Kontakte: Doppelte Unterbrechung der langsamen Öffnung.
  • Anzahl der Einsätze/Stunden: 120.
  • Mechanische Lebensdauer: 100.000 Betätigungen.
  • Arbeitswinkel: 90º.
  • Bündiger Einbau.
  • Schutzgrad:
    • Steuerungen vom Typ 1-4-4-4X: IP-65.
    • Anschlussklemmen: IP-20.
  • Normen: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14

Tabelle der Intensitäten und Nutzungsbefugnisse:

  • Verwendungskategorie AC-21A: 32A.
  • Verwendungskategorie AC-22A: 25A.
  • Verwenden Sie die Kategorie AC-23A:
    • Standard-Drehstrommotoren 230Vac: 25A - 7,5kW.
    • Standard-Drehstrommotoren 400Vac: 25A - 11kW.
  • Verwenden Sie die Kategorie AC-3:
    • Standard-Drehstrommotoren 230Vac: 22A - 7,5kW.
    • Standard-Drehstrommotoren 400VAc: 22A - 11kW.

    Abmessungen:

    Dimensiones seccionadores SE 63-80-100 fondo armario

    Montage:

    Montaje interruptores panel serie SE

    Als zusätzliche Elemente können wir die folgenden Referenzen hinzufügen:

    • Hilfskontakt geschlossen: GIPL004001
    • Hilfskontakt offen: GIPL004002
    • Befestigungsplatte für Hilfskontakt: GI1184021
    Material für den professionellen Einsatz, die Installation unter Beachtung der am Installationsort geltenden Vorschriften durchführen.
