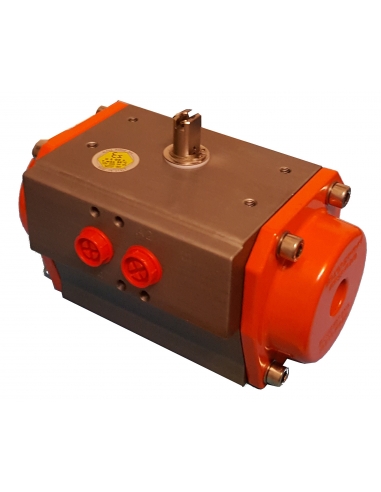

Drehantrieb 115 - Metal Work

522,86 € Steuern inklusive

439,38 € ohne Steuer.

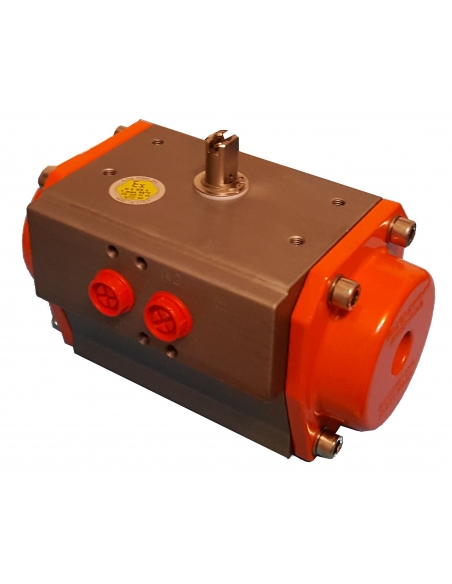

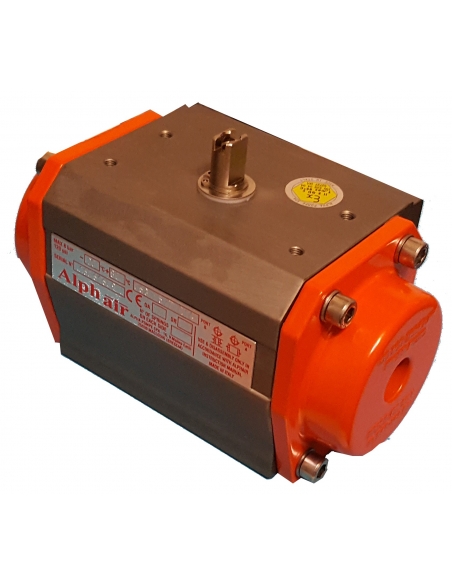

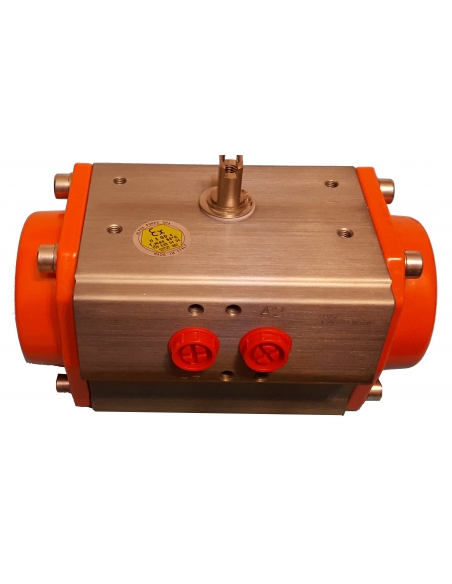

Pneumatischer Drehantrieb Ø115, doppeltwirkend, zur Betätigung von Kugelhähnen, Klappen oder anderen Armaturen, mit 90º Drehwinkel.

Der Stellantrieb kann problemlos an Armaturen nach ISO 5211 - DIN3337 gekoppelt werden. Zur Ansteuerung können NAMUR-Standardventile und Magnetventile an den Antrieb angebaut werden.

Teilenummer: AP115F0710Q22 / W790E115GQ022DA

Simbolo neumatico actuador con valvula doble efecto Pictograma ATEX

Logotipo metal work

Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den angegebenen Spezifikationen

Noch keine Fragen, lassen Sie die erste!
Datenschutz
Versand
Rücksendungen


Pneumatischer Drehantrieb Ø115, doppeltwirkend, zur Betätigung von Kugelhähnen, Absperrklappen oder anderen Typen mit 90º Drehwinkel.

Der Stellantrieb kann leicht an Ventile gekoppelt werden, die den Normen ISO 5211 - DIN3337 entsprechen, er kann Distanzventile F05 und F07 und F10 aufnehmen. Zur Ansteuerung können NAMUR-Standardventile und Magnetventile an den Antrieb angebaut werden.

Technische Daten

  • Hersteller/Lieferant Metal Work
  • Bestell-Nr.: AP115F0710Q22 / W790E115GQ022DA
  • Betriebsdruck:
    • bar: 3 bis 8
    • MPa: 0,3 bis 0,8
    • psi: 43 bis 116
  • Betriebstemperatur: -20ºC bis +80ºC
  • Flüssigkeit: 20 µm trocken gefilterte Luft
  • Drehwinkel: 90º ±5º Mechanischer Anschluss: Vierkanttyp
  • Mechanischer Anschluss: Vierkanttyp
  • Bearbeitung für Ventil oder Magnetventil auf NAMUR-Gehäuse Typ VDI VDE-3845
  • ATEX-Kategorie:
    • Pictograma ATEX II 2G Ex h IIC T5 Gb
    • Pictograma ATEX II 2D Ex h IIIC T95ºC Db
  • Einbaulage: beliebig, nicht empfohlen senkrecht
  • Antriebstyp: Doppeltwirkend
  • Nenndrehmoment bei 6 bar 7,6 Nm
  • Rotationszeit: 0,5 s.

Abmessungen:

actuador 115

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken

Fragen

Seien Sie der Erste, der eine Frage zu diesem Produkt stellt!

Frage zum Produkt

* Erforderliche Felder
(lesen)

Das könnte Ihnen auch gefallen

Drehantrieb Ø63 Drehantrieb Ø63 2
Ventile mit pneumatischen Antrieben

Drehantrieb Durchmesser 85 - Metal Work

Metal Work
AP085F0507Q17
203,45 € (170,97 € ohne Steuer.)
Pneumatischer Drehantrieb Ø85, doppeltwirkend, zur Betätigung von Kugelhähnen, Absperrklappen oder anderen Typen, mit 90º Drehwinkel. Der Stellantrieb lässt sich leicht an Armaturen nach ISO 5211 - DIN3337 koppeln. Zur Ansteuerung können NAMUR-Standardventile und Magnetventile an den Antrieb angebaut werden. Teilenummer: AP085F0507Q17 / W790D085GQ017DA...
Drehantrieb Ø63 Drehantrieb Ø63 2
Ventile mit pneumatischen Antrieben

Drehantrieb 100 - Metal Work

Metal Work
AP100F050710Q
272,81 € (229,25 € ohne Steuer.)
Pneumatischer Drehantrieb Ø100, doppeltwirkend, zur Betätigung von Kugelhähnen, Absperrklappen oder anderen Typen, mit 90º Drehwinkel. Der Stellantrieb kann problemlos an Armaturen nach ISO 5211 - DIN3337 gekoppelt werden. Zur Ansteuerung können NAMUR-Standardventile und Magnetventile an den Antrieb angebaut werden. Teilenummer: AP100F050710Q22 /...
Drehantrieb Ø63 Drehantrieb Ø63 2
Ventile mit pneumatischen Antrieben

Drehantrieb 125 - Metal Work

Metal Work
AP125F0710Q27
636,55 € (534,92 € ohne Steuer.)
Pneumatischer Drehantrieb Ø125, doppeltwirkend, zur Betätigung von Kugelhähnen, Absperrklappen oder anderen Typen, mit 90º Drehwinkel. Der Stellantrieb kann problemlos an Armaturen nach ISO 5211 - DIN3337 gekoppelt werden. Zur Ansteuerung können NAMUR-Standardventile und Magnetventile an den Antrieb angebaut werden. Teilenummer: AP125F0710Q27 /...

16 andere Produkte in derselben Kategorie:

1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Lieferzeit: 3-7 Werktage
Ventile mit pneumatischen Antrieben

Ventil 2 3/2-Wege-Edelstahl-T-Ventil mit pneumatischem Drehantrieb - -...

Metal Work
VB3T2IA050063
752,81 € (632,61 € ohne Steuer.)
Válvula de 2" en acero inoxidable de esfera, 3 vías 2 posiciones, 3/2, con configuración en "T", con actuador rotatorio neumático de doble efecto. Para control de aire, gases o fluidos no corrosivos ni inflamables. Válvula fabricada en acero inoxidable. La válvula dispone de mando de activación manual. Válvulas con certificación ATEX. Referencia: ...
1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Lieferzeit: 3-7 Werktage
Ventile mit pneumatischen Antrieben

Ventil 3/4 3/2-Wege-Edelstahl-T-Ventil mit pneumatischem Drehantrieb - -...

Metal Work
VB3T2IA020050
242,11 € (203,45 € ohne Steuer.)
Válvula de 3/4" en acero inoxidable de esfera, 3 vías 2 posiciones, 3/2, con configuración en "T", con actuador rotatorio neumático de doble efecto. Para control de aire, gases o fluidos no corrosivos ni inflamables. Válvula fabricada en acero inoxidable. La válvula dispone de mando de activación manual. Válvulas con certificación ATEX....
Schrägsitzventil 1 NC-...
Ventile mit pneumatischen Antrieben

Schrägsitzventil 1 NC- antrieb aus Technopolymer - Aignep

Aignep
X2Y0910630
137,58 € (115,61 € ohne Steuer.)
Normal geschlossen (NC) einfach Schrägsitzventil mit 1"-Gewinde. PTFE-Dichtungen, die den Betrieb in einem weiten Temperaturbereich der Flüssigkeit ermöglichen (-10 °C bis +180 °C). Der antrieb besteht aus Technopolymer und ist pneumatisch betätigt. Das Ventil kann in jeder Einbaulage eingebaut werden, der in „Y“-Form gefertigte Körper erhöht den...
1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Ventile mit pneumatischen Antrieben

Ventil 1 3/2-Wege-Edelstahl-T-Ventil mit pneumatischem Drehantrieb - - 3...

Metal Work
VB3T2IA025050
299,71 € (251,86 € ohne Steuer.)
Válvula de 1" en acero inoxidable de esfera, 3 vías 2 posiciones, 3/2, con configuración en "T", con actuador rotatorio neumático de doble efecto. Para control de aire, gases o fluidos no corrosivos ni inflamables. Válvula fabricada en acero inoxidable. La válvula dispone de mando de activación manual. Válvulas con certificación ATEX. Referencia: ...
1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Ventile mit pneumatischen Antrieben

1/4 3/2-Wegeventil in L-Form mit pneumatischem Drehantrieb - Metal Work

Metal Work
VB3L2LB008032
179,55 € (150,88 € ohne Steuer.)
1/4"-Kugelhahn, 3-Wege, 2-Positionen, 3/2, "L"-Konfiguration, mit doppeltwirkendem pneumatischem Drehantrieb. Zur Kontrolle von Luft, Wasser, Gasen oder nicht ätzenden, nicht brennbaren Flüssigkeiten. Ventilkörper aus vernickeltem Messing. Das Ventil ist mit einer manuellen Betätigungssteuerung ausgestattet. Ventile mit ATEX-Zertifizierung....
1/4 2/2-Wege-Ventil mit pneumatischem Drehantrieb 1/4 2/2-Wege-Ventil mit pneumatischem Drehantrieb 2
Ventile mit pneumatischen Antrieben

Ventil 1 2/2 Wege Edelstahl mit antrieb pneumatisch drehbar - Metal Work

Metal Work
VB22IA025050D
219,09 € (184,11 € ohne Steuer.)
Edelstahl 1" Kugelhahn, 2 Wege 2 Positionen, 2/2, mit antrieb doppeltwirkendem pneumatischem Drehventil. Zur Steuerung von Luft, Wasser, Gasen oder nicht korrosiven und nicht brennbaren Flüssigkeiten. Ventilgehäuse aus rostfreiem Stahl. Das Ventil ist mit einer manuellen Betätigungssteuerung ausgestattet. Ventile mit ATEX-Zertifizierung. Teilenummer:...
1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Ventile mit pneumatischen Antrieben

1 1/4 3/2-Wege-Edelstahl-T-Ventil mit pneumatischem Drehantrieb - - 1 1/4...

Metal Work
VB3T2IA032063
434,53 € (365,15 € ohne Steuer.)
Válvula de 1 1/4" en acero inoxidable de esfera, 3 vías 2 posiciones, 3/2, con configuración en "T", con actuador rotatorio neumático de doble efecto. Para control de aire, gases o fluidos no corrosivos ni inflamables. Válvula fabricada en acero inoxidable. La válvula dispone de mando de activación manual. Válvulas con certificación ATEX....
1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Ventile mit pneumatischen Antrieben

Ventil 1 1/4 3/2-Wege L-Form mit pneumatischem Drehantrieb - Metal Work

Metal Work
VB3L2LB032063
425,32 € (357,41 € ohne Steuer.)
1"1/4 Kugelhahn, 3 Wege, 2 Positionen, 3/2, "L"-Konfiguration, mit doppeltwirkendem pneumatischen Drehantrieb. Zur Kontrolle von Luft, Gasen oder nicht ätzenden, nicht brennbaren Flüssigkeiten. Ventilkörper aus vernickeltem Messing. Das Ventil ist mit einer manuellen Betätigungssteuerung ausgestattet. Ventile mit ATEX-Zertifizierung. Teilenummer:...
Schrägsitzventil 1 NC-...
Ventile mit pneumatischen Antrieben

Schrägsitzventil 1 NC- antrieb in INOX Durchmesser 63 - Aignep

Aignep
X1Y0910630
187,59 € (157,64 € ohne Steuer.)
Normal geschlossen (NC) einfach Schrägsitzventil mit 1"-Gewinde. PTFE-Dichtungen ermöglichen den Betrieb in einem weiten Temperaturbereich der Flüssigkeit (-10 °C bis +180 °C). Das antrieb ist aus Edelstahl AISI 304 gefertigt und wird pneumatisch betätigt. Das Ventil kann in jeder Einbaulage eingebaut werden, der in „Y“-Form gefertigte Körper erhöht den...
Kompaktventil für...
Ventile mit pneumatischen Antrieben

Kompaktventil für Flüssigkeiten 1 1/2 NC mit pneumatischem antrieb Fluxa-Serie - Aignep

Aignep
51112
137,64 € (115,66 € ohne Steuer.)
Kompaktes Sitzventil mit einfach pneumatischem antrieb , 60 mm Durchmesser und normalerweise geschlossen (NC), mit 1" 1/2 Gewinde. FKM-Dichtungen. Der antrieb besteht aus eloxierter Aluminiumlegierung und wird pneumatisch betätigt. Das Ventil ist hergestellt aus Messing. Referenz: 51112 Repräsentatives Bild zur Veranschaulichung. Der gelieferte Artikel...

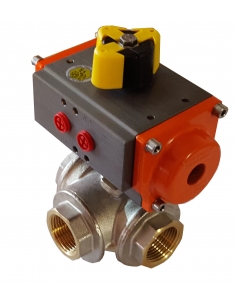

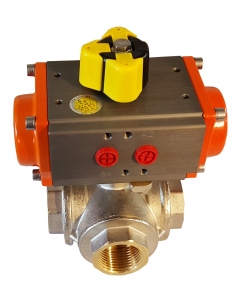

1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Ventile mit pneumatischen Antrieben

3/8 3/2-Wege-T-Ventil mit pneumatischem Drehantrieb - Metal Work

Metal Work
VB3T2LB010032
179,73 € (151,03 € ohne Steuer.)
3/8"-Kugelhahn, 3 Wege, 2 Positionen, 3/2, "T"-Konfiguration, mit doppeltwirkendem pneumatischen Drehantrieb. Zur Kontrolle von Luft, Gasen oder nicht ätzenden, nicht brennbaren Flüssigkeiten. Ventilkörper aus vernickeltem Messing. Das Ventil ist mit einer manuellen Betätigungssteuerung ausgestattet. Ventile mit ATEX-Zertifizierung. Teilenummer:...
1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Lieferzeit: 3-7 Werktage
Ventile mit pneumatischen Antrieben

Ventil 2 3/2-Wege-Edelstahl L-förmig mit pneumatischem Drehantrieb - -...

Metal Work
VB3L2IA050063
752,81 € (632,61 € ohne Steuer.)
Válvula en acero inoxidable de 2" de esfera, 3 vías 2 posiciones, 3/2, con configuración en "L", con actuador rotatorio neumático de doble efecto. Para control de aire, agua, gases o fluidos no corrosivos ni inflamables. Cuerpo de la válvula en acero inoxidable. La válvula dispone de mando de activación manual. Válvulas con certificación ATEX....
1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 1/4 3/2-Wege "L"-Ventil mit pneumatischem Drehantrieb 2
Lieferzeit: 3-7 Werktage
Ventile mit pneumatischen Antrieben

1/4 3/2-Wege T-Ventil aus Edelstahl mit pneumatischem Drehantrieb - Metal Work

Metal Work
VB3T2IA008032
218,91 € (183,96 € ohne Steuer.)
Válvula de 1/4" en acero inoxidable de esfera, 3 vías 2 posiciones, 3/2, con configuración en "T", con actuador rotatorio neumático de doble efecto. Para control de aire, gases o fluidos no corrosivos ni inflamables. Válvula fabricada en acero inoxidable. La válvula dispone de mando de activación manual. Válvulas con certificación ATEX....

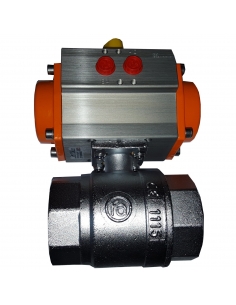

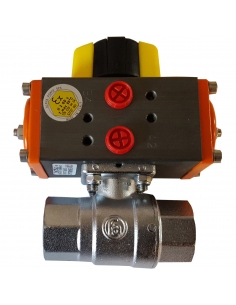

1/4 2/2-Wege-Ventil mit pneumatischem Drehantrieb 1/4 2/2-Wege-Ventil mit pneumatischem Drehantrieb 2
Ventile mit pneumatischen Antrieben

2 2/2-Wege-Ventil mit pneumatischem Drehantrieb - Metal Work

Metal Work
VB22LC050063D
272,20 € (228,74 € ohne Steuer.)
2" Kugelhahn, 2-Wege, 2-Stellung, 2/2, mit doppeltwirkendem pneumatischen Drehantrieb. Zur Kontrolle von Luft, Wasser, Gasen oder nicht ätzenden, nicht brennbaren Flüssigkeiten. Ventilkörper aus vernickeltem Messing. Das Ventil ist mit einer manuellen Betätigungssteuerung ausgestattet. Ventile mit ATEX-Zertifizierung. Teilenummer: VB22LC050063D /...
Schrägsitzventil 1 1/4 NC-...
Ventile mit pneumatischen Antrieben

Schrägsitzventil 1 1/4 NC- antrieb aus Technopolymer - Aignep

Aignep
X2YXF10800
212,61 € (178,66 € ohne Steuer.)
Normal geschlossen (NC) einfach Schrägsitzventil mit 1 1/4 Gewinde. PTFE-Dichtungen ermöglichen den Betrieb in einem weiten Temperaturbereich der Flüssigkeit (-10 °C bis +180 °C). Der antrieb besteht aus Technopolymer und wird pneumatisch betätigt. Das Ventil kann in jeder Einbaulage eingebaut werden, der „Y“-förmige Körper erhöht den Durchfluss um 30 %...

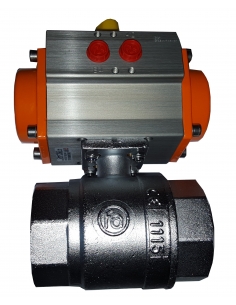

1/4 2/2-Wege-Ventil mit pneumatischem Drehantrieb 1/4 2/2-Wege-Ventil mit pneumatischem Drehantrieb 2
