Elektrisches Pedal - Giovenzana

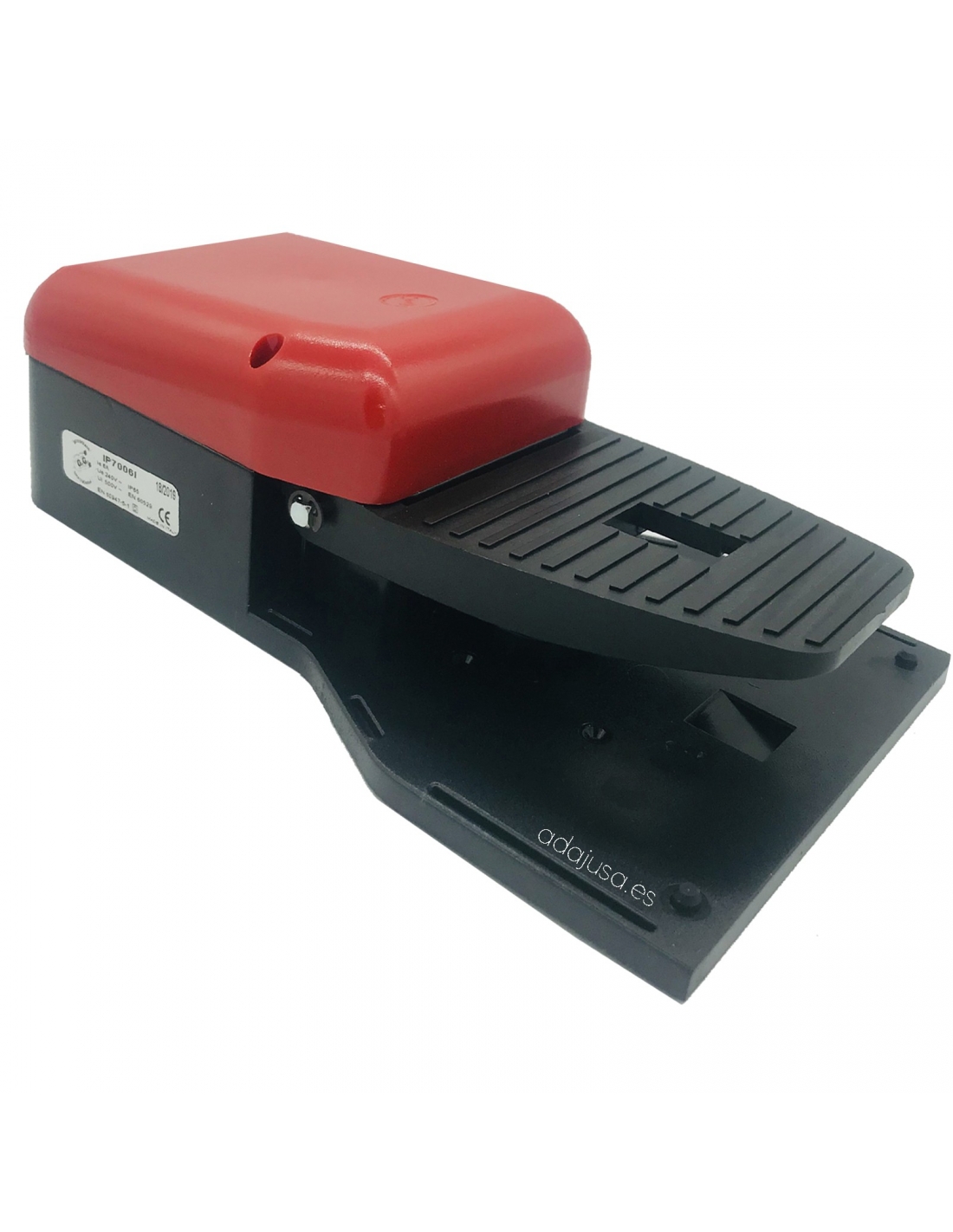

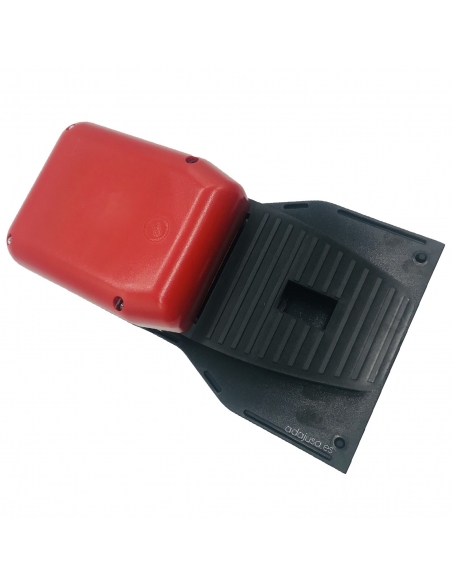

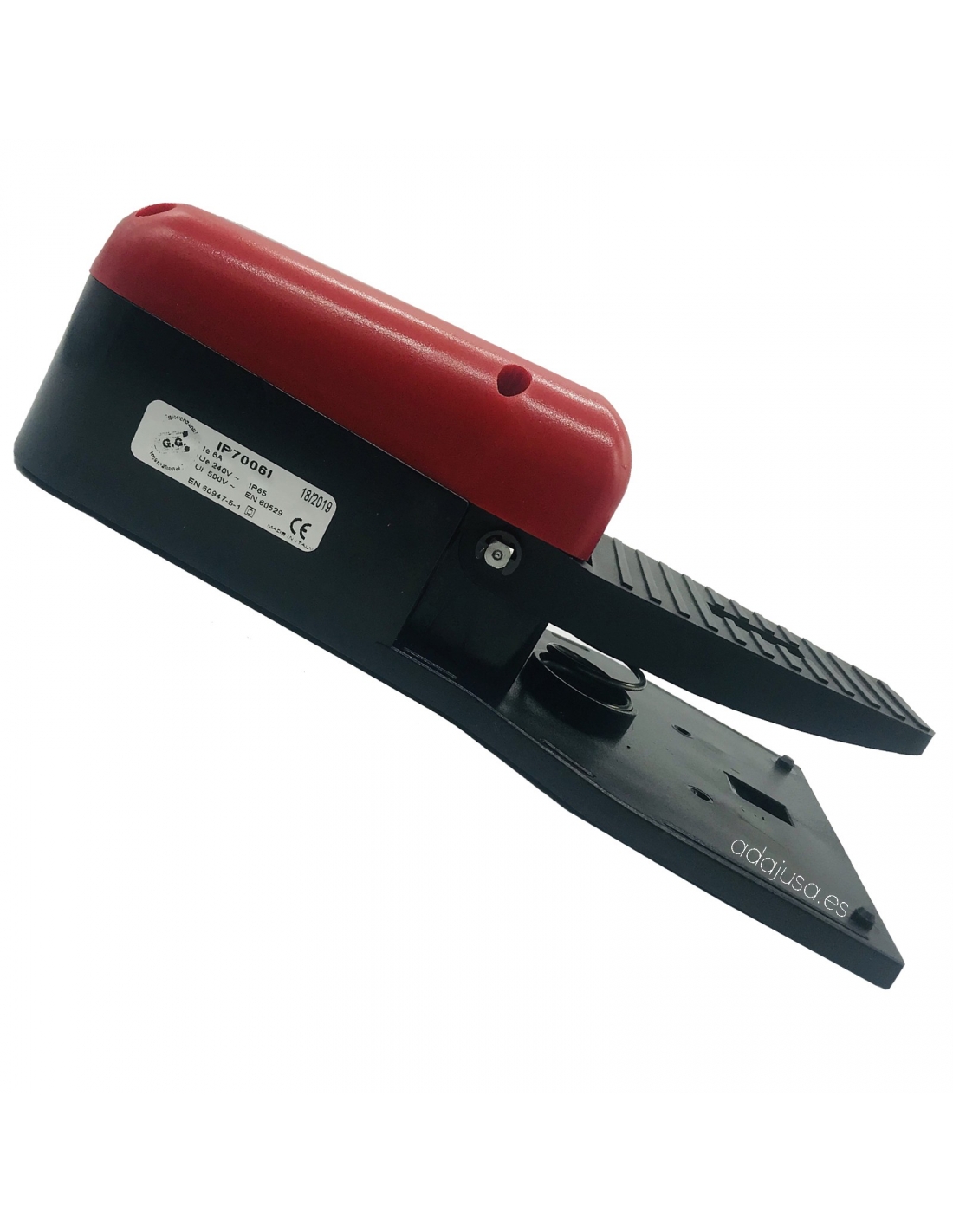

Elektrisches Pedal mit Sofortwirkung (Druckknopf), aus hochbeständigem thermoplastischem Material, für industrielle und allgemeine Anwendungen. Das elektrische Pedal verfügt über eine Kammer mit 2 elektrischen Kontakten, einem offenen (NO) und einem geschlossenen (NC) mit Schnappfunktion.

Fußschalter werden als Steuerschalter für Maschinen und Geräte verwendet, wenn der Bediener die Hände frei haben muss, um andere Funktionen auszuführen.

Das Fußpedal hat eine sofortige Wirkung, d. h. die Kontakte werden aktiviert, wenn das Pedal mit dem Fuß betätigt wird, und deaktiviert, wenn der Fuß entfernt wird. Außerdem ist er mit Gummipuffern an der Unterseite ausgestattet, um ein Ausrutschen zu verhindern.

Die Schutzart des elektrischen Fußschalters ist IP-65. Der Fußschalter entspricht der Maschinenrichtlinie und ist CE-gekennzeichnet.

Zusätzlich können 2 Kontaktkammern hinzugefügt werden, offen oder geschlossen. Die maximale Anzahl der Kontakte pro Pedal beträgt 4

Zusammenfassung der Merkmale:

• Hersteller: Giovenzana.
• Aktenzeichen: IP7006I.
• Material: Thermoplastischer Kunststoff.
• Farbe: Kastanienbraun (Pantone 3020).
• Kontaktart: NO+NC.
• Art der Unterbrechung: Schnapper.
• Maximale Isolationsspannung (Ui): 690V.
• Thermischer Nennstrom (Ith): 10A.
• Nennbetriebsstrom (In) in der Kategorie AC-15 Wechselstrom:
• 24Vac: 16A.
• 48Vac: 12A.
• 120Vac: 8A.
• 240Vac: 6A.
• 400Vac: 4,5A.
• 440Vac: 3,5A.
• 500Vac: 1A.
• 690Vac: 1A.
• Nennbetriebsstrom (In) in Gleichstrom der Kategorie DC-15:
• 24Vdc: 2A.
• 48Vdc: 1,2A.
• 110Vdc: 0,4A.
• 220Vdc: 0,25A.
• Durchgangswiderstand
• Positivität: Positiv öffnender Öffnerkontakt.
• Schutzart: IP65.
• Eingang: Ø16,5mm.
• Betriebsumgebungstemperatur: -25º..+70ºC.
• Konformität: IEC/EN60947-5-4.

Abmessungen:

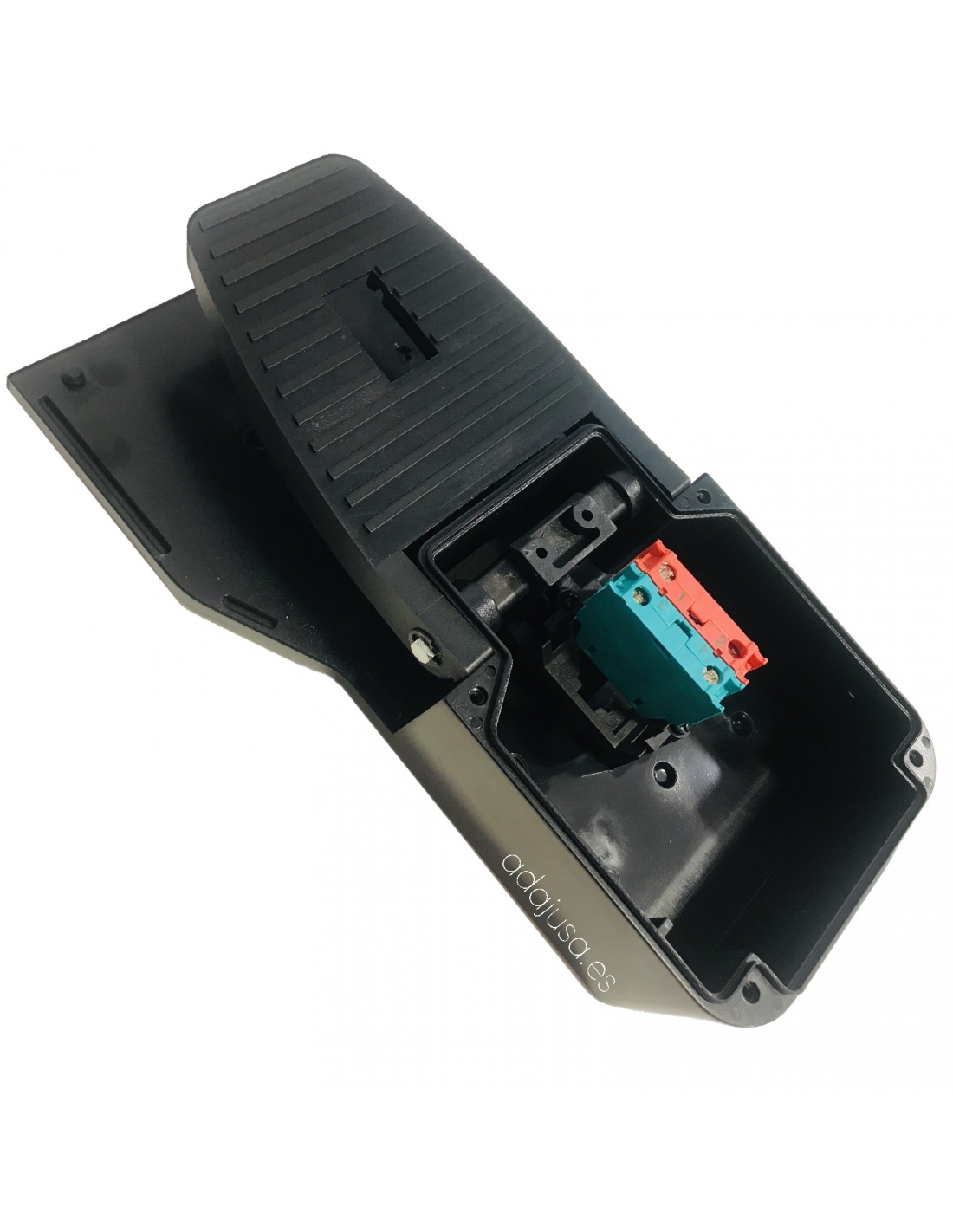

Es können nur Kontaktblöcke der Marke Giovenzana hinzugefügt werden. Zwei zusätzliche Kontakte können dem Pedal hinzugefügt werden.

Die Referenzen der zusätzlichen Kontakte, die hinzugefügt werden können, sind:

• Offener Kontakt Schraubanschluss: GI-PL004002
• Geschlossener Kontakt Schraubanschluss: GI-PL004001
• Kontakt offener Federkraftanschluss: GI-PCW10
• Kontakt geschlossen, Federkraftanschluss: GI-PCW01
