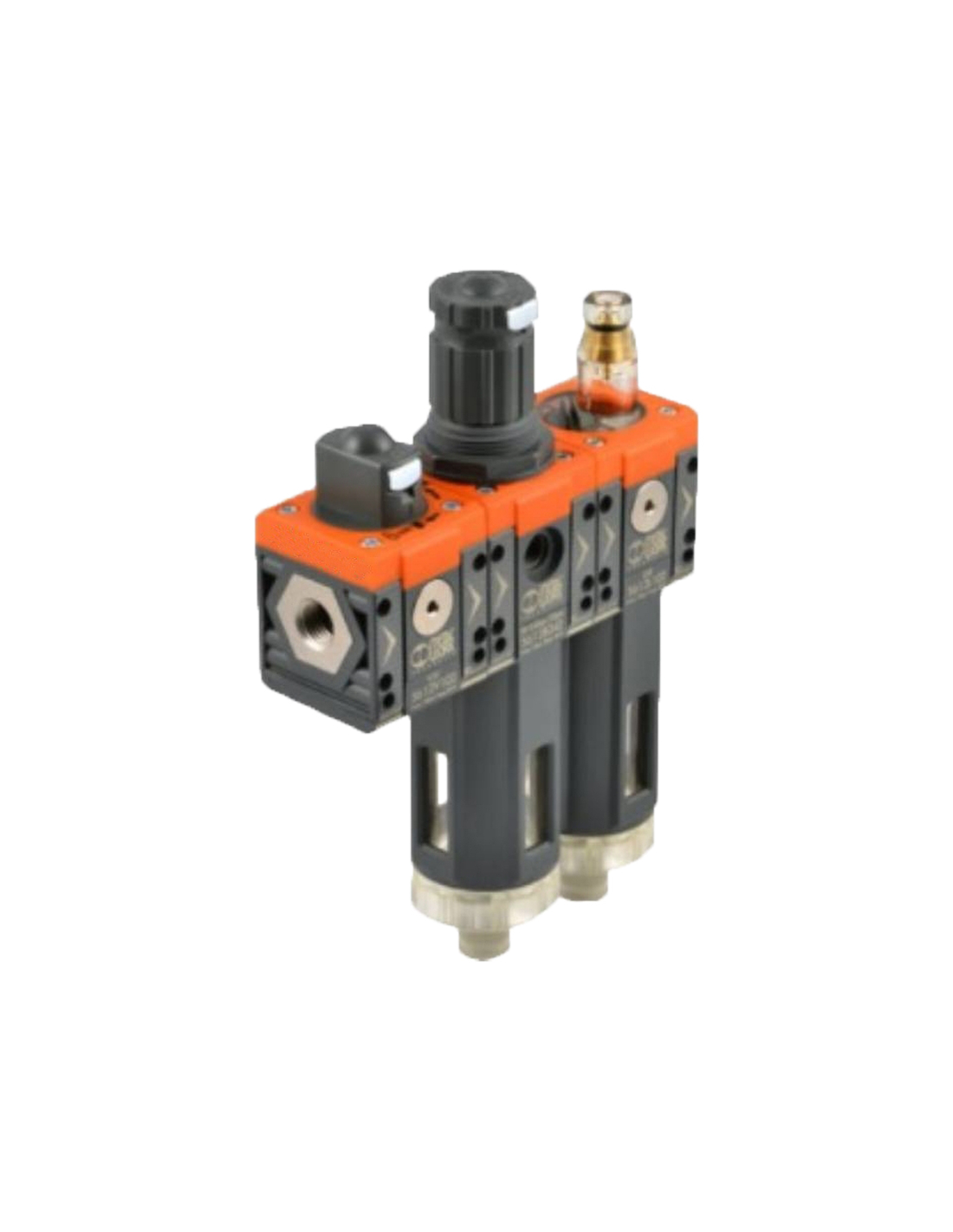

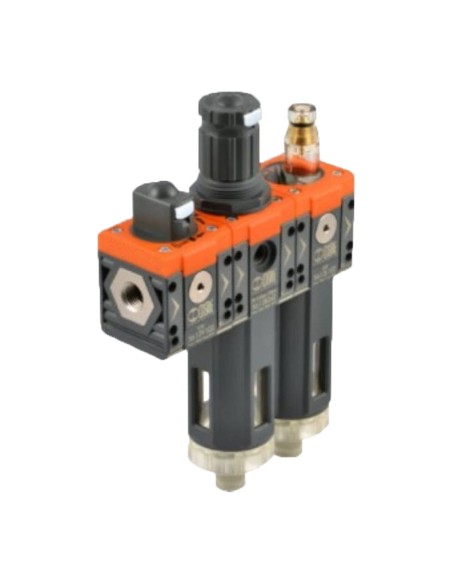

Filtereinheit 3/8 mit Absperrventil mit 0-12 bar Regulierung und automatischem Ablass Serie Syntesi - Metal Work

3/8"-Filtereinheit mit manuellem Absperrventil am Eingang, 3/8"-Wartungseinheit für pneumatische Anwendungen, automatische Entleerung, kompakte Größe (SY1) aus europäischer Produktion.
Zu den Hauptmerkmalen dieser Filtergruppe gehören eine hohe Durchflussleistung im Vergleich zu ihrer Größe und ein geringes Gewicht, was der aktuellen Nachfrage nach Miniaturisierung und Leistung entgegenkommt. Hergestellt aus Technopolymer und vernickeltem Messing mit ausgezeichneter Korrosionsbeständigkeit. Die Filtereinheit hat ein 20-μm-Filterelement,
Diese Filtereinheit verfügt über ein handbetätigtes Absperrventil am Eingang, das die Maschine oder den Anlagenteil, in dem diese Einheit installiert ist, vom übrigen Druckluftnetz trennt. Das Ventil ist mit einem Vorhängeschloss-Verriegelungssystem ausgestattet (Vorhängeschloss nicht im Lieferumfang enthalten).
Die Art des Abflusses ist automatisch mit Kondensatabfluss, unabhängig von Druck und Durchflussmenge.

Hinweis: Das Manometer ist nicht im Lieferumfang enthalten, es muss separat bestellt werden.

Merkmale der Filteranlage:

• Hersteller Metal Work
• Bestell-Nr.: V3V+FR+LUB SY1 3/8 20 012 RA
• Code: 5613V10B56L103
• Gewindegröße: 3/8"
• Gruppengröße: Größe 1.
• Einstellbereich: 0 bis 12 bar.
• Maximaler Eingangsdruck: 15 bar.
• Manueller Kondensatablass und automatischer Ablass bei Druckentlastung.
• Eingebautes Überdruck-Sicherheitsventil.
• Filterfeinheit: 20 μm.
• Fassungsvermögen der Schale: 30 cm3
• Durchflussmenge bei 6,3 bar (0,63 MPa; 91 psi) ∆P 0,5 bar (0,05 MPa; 7 psi) (Nl/min): 250
• Durchflussmenge bei 6,3 bar (0,63 MPa; 91 psi) ∆P 1 bar (0,1 MPa; 14 psi) (Nl/min): 1050
• Durchflussmenge am Entlastungsauslass, bei 6,3 bar (0,63 MPa; 91 psi) (Nl/min): 70
• Durchflussmenge der zusätzlichen Lufteinlässe bei 6,3 bar (Nl/min): 500 (V3V) - 500 (FR) + 450 (LUB)
• Gewindegröße für Manometer: 1/8"
• Schrauben für die Wandmontage: M4.
• Einbaulage: Vertikal.
• Arbeitstemperatur: -10 bis +50ºC.
• Inklusive:voller Durchfluss bei Entladung durch Nullstellung des Eingangsdrucks und entriegelbarer Knopf.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
