Achslagerträger mit Lager 20mm RASEY - INA

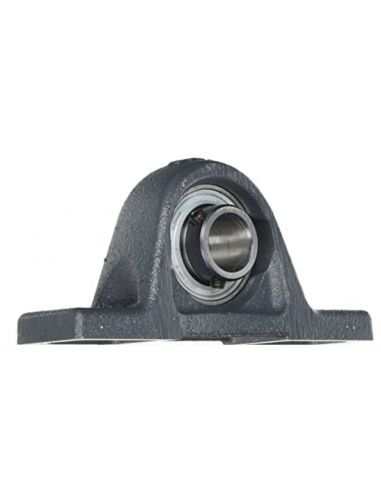

Selbstausrichtende Lagerhalterung aus Gusseisen mit vormontiertem Einsatz, Typ RASEY20-XL-N, für Ø20mm Welle. Gusseisengehäuse mit Pendellager mit Gewindestiften im Innenring.

Der Kugellagereinsatz ist aus Stahl gefertigt. Diese Lager sind gerillt. Ihre Außenringe haben eine kugelförmige Oberfläche, die in der Gehäuselaufbahn frei schwingen kann. Diese Schwingung ermöglicht eine Selbstausrichtung im Gehäuse, um eventuelle Fluchtungsfehler auszugleichen und unerwünschte Spannungen zwischen Welle und Gehäuse weitestgehend zu beseitigen. Das Lager wird mit zwei um 120° versetzten Zylinderschrauben mit Innensechskant auf der Welle befestigt. Einfache Montage und Demontage.

Die Abdichtung des Lagers wird durch eine Dichtung gewährleistet, die aus einer Stahlblechscheibe mit einer Nitrilgummilippe, Typ "R" opturation, besteht.

Das Gehäuse wird mit dem bereits montierten Lager geliefert. Im Lieferumfang enthalten:

• Gehäusebezeichnung ASE04-E-N
• Lagerbezeichnung GYE20-XL-KRR-B

Hauptabmessungen:

• d: 20 mm
• L: 130 mm
• H2: 64 mm
• A: 32 mm
• A1: 19 mm
• B: 31 mm
• H: 33,3 mm
• H1: 14,5 mm
• J: 97 mm
• N: 11 mm
• N1: 19 mm
• F: Rp 1/8
• S1: 18,3 mm

Für andere Referenzen oder Modelle wenden Sie sich bitte an uns.
