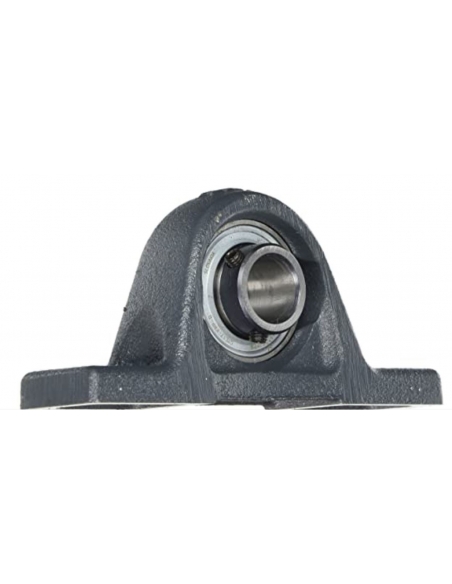

Wellenlagerbügel 25mm RASEY - INA

Selbstausrichtende Lagerhalterung aus Gusseisen mit bereits montiertem Einsatz, Typ RASEY25-XL-N, für Ø25mm Welle. Gusseisengehäuse mit Pendellager mit Gewindestiften im Innenring.

Der Kugellagereinsatz ist aus Stahl gefertigt. Diese Lager sind gerillt. Ihre Außenringe haben eine kugelförmige Oberfläche, die in der Gehäuselaufbahn frei schwingen kann. Diese Schwingung ermöglicht eine Selbstausrichtung im Gehäuse, um eventuelle Fluchtungsfehler auszugleichen und unerwünschte Spannungen zwischen Welle und Gehäuse weitestgehend zu beseitigen. Das Lager wird mit zwei um 120° versetzten Zylinderschrauben mit Innensechskant auf der Welle befestigt. Einfache Montage und Demontage.

Die Abdichtung des Lagers wird durch eine Dichtung gewährleistet, die aus einer Stahlblechscheibe mit einer Nitrilgummilippe, Typ "R" opturation, besteht.

Das Gehäuse wird mit dem bereits montierten Lager geliefert. Im Lieferumfang enthalten:

• Gehäusebezeichnung ASE05-N
• Lagerbezeichnung GYE25-XL-KRR-B

Hauptabmessungen:

• d: 25 mm
• L: 130 mm
• H2: 70 mm
• A: 36 mm
• A1: 21 mm
• B: 34,1 mm
• H: 36,5 mm
• H1: 14,5 mm
• J: 103 mm
• N: 11 mm
• N1: 19 mm
• F: Rp 1/8
• S1: 19,6 mm

Für andere Referenzen oder Modelle wenden Sie sich bitte an uns.

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
