Lagerträger mit 60mm Wellenlager PASE - INA

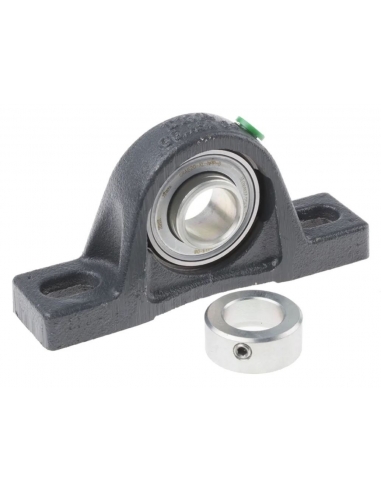

Selbstausrichtende Lagerhalterung aus Gusseisen mit vormontiertem Einsatz, Typ PASE60-XL-N, für Ø60mm Welle. Graugussgehäuse mit Pendellager, mit Exzenterring und Gewindestiften zur Wellenbefestigung.

Der Kugellagereinsatz ist aus Stahl gefertigt. Diese Lager sind gerillt. Ihre Außenringe haben eine kugelförmige Oberfläche, die in der Gehäuselaufbahn frei schwingen kann. Diese Schwingung ermöglicht eine Selbstausrichtung im Gehäusesicherungsring, um eventuelle Fluchtungsfehler auszugleichen und unerwünschte Spannungen zwischen Welle und Gehäuse so weit wie möglich zu beseitigen. Das Lager wird mit einem Exzenterring und Gewindestiften mit Innensechskant auf der Welle befestigt. Einfache Montage und Demontage.

Die Abdichtung des Lagers wird durch eine Dichtung gewährleistet, die aus einer Stahlblechscheibe des Typs "P" besteht; das Lager ist auf jeder Seite mit einer Dichtung versehen.

Das Gehäuse wird mit dem bereits montierten Lager geliefert. Im Lieferumfang enthalten:

• Gehäusebezeichnung ASE12-N
• Lagerbezeichnung GRAE60-XL-NPP-B

Hauptabmessungen:

• d: 60 mm
• L: 240 mm
• H2: 140 mm
• A: 60 mm
• A1: 42 mm
• B1: 53,1 mm
• d3 max: 84 mm
• H: 69,9 mm
• H1: 25 mm
• J: 190 mm
• N: 18 mm
• N1: 28 mm
• F: Rp 1/8
• S1: 39,6 mm

Für andere Referenzen oder Modelle wenden Sie sich bitte an uns.

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
