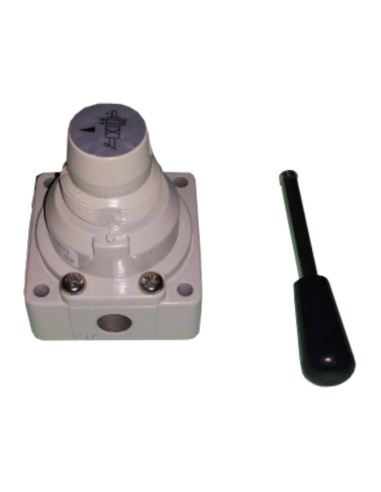

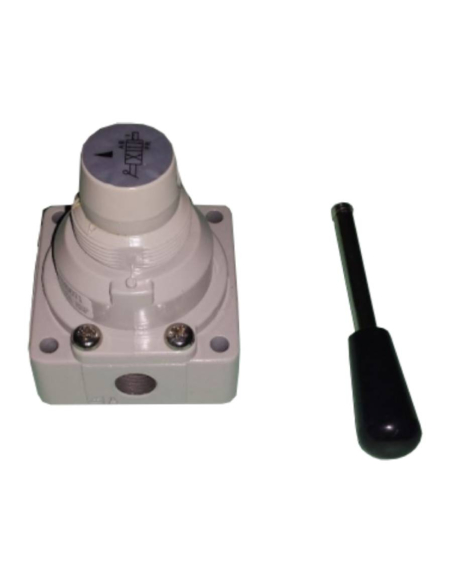

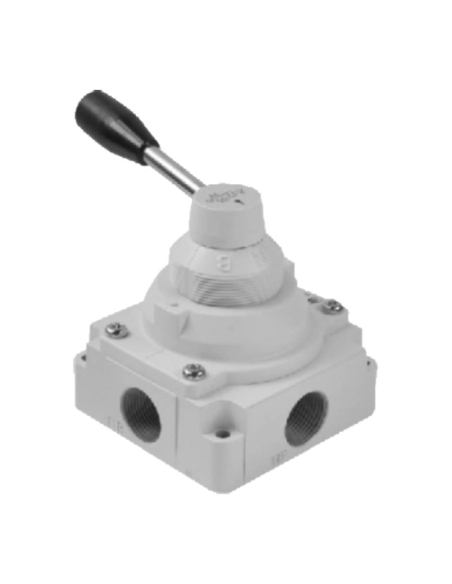

Pneumatisches Ventil 1/4 4-Wege 3-Stellungs-Hebelventil MVHC-200-4H-8A

Ventil 1/4 4 Wege 3 Positionen Gleichstrom-Drehhebelventil Größe 1 - Mindman

33,00 € Steuern inklusive

27,73 € zzgl. MwSt.

MVHC2004H08A

1/4"-Ventil mit manueller Betätigung durch Drehhebel. 4-Wege 3 Positionen geschlossene Zentren, Metallgehäuse. Zur Steuerung von doppeltwirkenden Zylindern.

Bestell-Nr.: 281MVHC2004H08A

Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den angegebenen Spezifikationen

1 Frage zum Produkt

Datenschutz

Versand

Rücksendungen

Handbetätigtes 4-Wege-Ventil mit 4-Wege-Drehhebel, 3 festen Stellungen und geschlossenen Spitzen, zur Steuerung von doppeltwirkenden Zylindern.

Das Ventil hat 3 stabile Stellungen, in einer davon fährt der Zylinder vor, in der Zwischenstellung stoppt der Zylinder, hält aber den Druck (die Kraft) aufrecht, und in der anderen Stellung fährt der Zylinder zurück

Es kann auch als Absperrventil und für allgemeine Zwecke verwendet werden.

Befestigung mittels Durchgangsschrauben oder Transpanelmontage mit Frontmutterbefestigung. Montagezubehör ist nicht im Lieferumfang enthalten.

Technische Merkmale:

Hersteller: Mindman.
Aktenzeichen: MVHC-200-4H-8A.
Konfiguration: 4 Wege 3 feste Positionen geschlossene Zentren.
Gewindetyp: G 1/4".
Effektive Fläche: 7 mm2.
Art des Mediums: Druckluft, mit oder ohne Schmierung.
Arbeitsdruck: 0 bis 10 Kgr.
Arbeitstemperatur: -5º bis +60º (ohne Kondensation).
Schraubbefestigung: 4 Durchgangslöcher Ø5,5mm.
Mutterbefestigung: M33x1,5mm Mutter (nicht enthalten).
Werkstoff Ventilgehäuse: Metall.
Gewicht: 336 g.

Dimensiones válvula palanca 1/8 4 vías 3 posiciones mindman

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken

MVHC-Ventile Blatt

MVHC-Ventilkatalog

Herunterladen (1.08MB)

Fragen

Frage

Cuál es el diámetro de la rosca de entrada de aire? De q diámetro necesito los racores para las vías de entrada? Espero su respuesta Gracias

Antwort

Buenos días,

Este modelo de válvulas esta roscada con rosca G 1/4", puede roscar cualquier racor con rosca de 1/4.

Con relación al diámetro del tubo, este depende de tamaño del cilindro que va a accionar, velocidad que pretendemos del mismo y distancia que separé el cilindro de la válvula.

Por el paso interior de la válvula el diámetro máximo del tubo sería Ø8ext - Ø6 Interior, mas diámetro no seria aprovechado (limita el paso de la válvula), y solo sería razonable si tuvieramos mucha distancia entre la válvula y el cilindro.

Si tiene duda use los racores de 1/4 Ø8.

Saludos

Santiago

Francisco auf 20.04.2016 09:02:01
