Handhebelventil 1/2 5/3 Zentren Druckfederrückstellung Hebel 90 Grad - Metal Work

179,71 € Steuern inklusive

151,02 € ohne Steuer.

Handbetätigtes 1/2-Wege-Hebelventil. 5-Wege-Ventil mit 3 Stellungen, Druckpunkte, Federrückstellung, das Ventil wird betätigt, wenn der Hebel betätigt wird, und kehrt in die Ruhestellung zurück, wenn der Hebel losgelassen wird, Metallgehäuse. Zur Steuerung von doppeltwirkenden Zylindern.

Nr.: 7030001100

Logotipo Metal Work

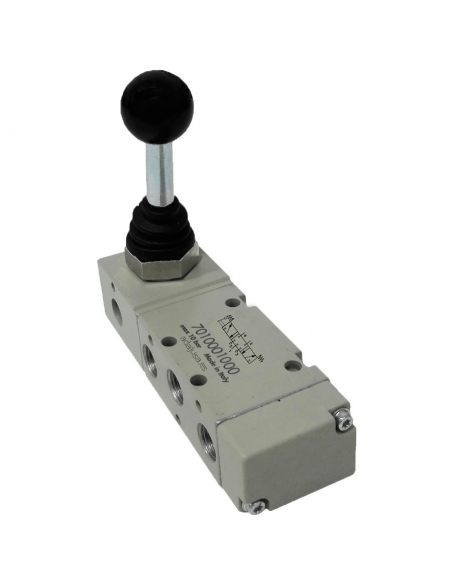

Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den gezeigten Spezifikationen.

Noch keine Fragen, lassen Sie die erste!
Datenschutz
Versand
Rücksendungen


1/2 Ventil manuell betätigt durch 3-Positionen-Hebel, Druckzentren, Federrückstellung, das Ventil wird betätigt, wenn der Hebel betätigt wird, und kehrt in die Ruhestellung zurück, wenn der Hebel losgelassen wird, für die Steuerung von doppelt wirkenden Zylindern, das Ventil hat 3 Positionen, in einer davon bewegt sich der Zylinder vorwärts, in der mittleren Position erhält der Zylinder Druck von beiden Seiten, und in der anderen Position zieht sich der Zylinder zurück

Es kann auch als Durchgangs- oder Absperrventil und für allgemeine Zwecke verwendet werden


Technische Merkmale:

  • Hersteller: Metal Work.
  • Artikelnummer: MAV 46 LES PC
  • Code: 7030001100.
  • Fluid: Druckluft oder Vakuum, mit oder ohne Schmierung.
  • Ventilgehäuse: Aluminium.
  • Spulenmaterial: vernickeltes Aluminium.
  • Dichtungen: NBR.
  • anzahl der Wege: 5.
  • Größe: 1/2".
  • Positionen: 3 Druckpunkte, Federrücklauf.
  • Kontrolle: Mit dem Hebel.
  • Arbeitsdruck: Vakuum÷10 bar.
  • Temperatur: -10-60°C.
  • Nenndurchmesser: 15
  • Leitwert C (Nl/min - bar): 971.43
  • Kritisches Verhältnis b (bar/bar): 0,43
  • Durchflussmenge bei 6bar ΔP 0,5bar: 3200Nl/min.
  • Durchflussmenge bei 6bar ΔP 1bar: 4600 Nl/min.
  • Einbau: in jeder Lage.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen laden Sie bitte das technische Datenblatt herunter, indem Sie auf die Registerkarte "Anhänge" klicken
