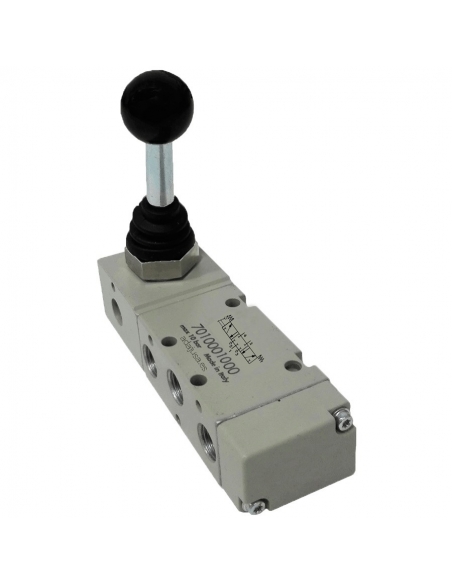

Handhebelventil 1/2 5/3 feste Positionen Abgaszentren - Metal Work

Ventil 1/2 manuell betätigt durch Hebel mit 3 Positionen, Zentren im Auspuff, 3 feste Positionen, das Ventil wechselt die Position, wenn der Hebel betätigt wird und bleibt in dieser Position, bis die Position geändert wird, für die Steuerung von doppelt wirkenden Zylindern hat das Ventil 3 Positionen, in einer davon bewegt sich der Zylinder vorwärts, in der mittleren bleibt der Zylinder ohne Druck (Kraft), und in der anderen Position wird der Zylinder zurückgezogen

Es kann auch als Durchgangs- oder Absperrventil und für allgemeine Zwecke verwendet werden

Technische Merkmale:

• Hersteller: Metal Work.
• Artikelnummer: MAV 46 LEO OC
• Code: 7030000600.
• Fluid: Luft unter Druck oder Vakuum, mit oder ohne Schmierung.
• Ventilgehäuse: Aluminium.
• Material des Schlittens: Vernickeltes Aluminium.
• Dichtungen: NBR.
• anzahl der Wege: 5.
• Größe: 1/2".
• Positionen: 3 Abgaszentren.
• Kontrolle: Mit dem Hebel.
• Arbeitsdruck: Vakuum÷10 bar.
• Temperatur: -10-60ºC.
• Nenndurchmesser: 15
• Leitwert C (Nl/min - bar): 971.43
• Kritisches Verhältnis b (bar/bar): 0,43
• Durchflussmenge bei 6bar ΔP 0,5bar: 3200Nl/min.
• Durchflussmenge bei 6bar ΔP 1bar: 4600 Nl/min.
• Einbau: in jeder Lage.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen laden Sie bitte das technische Datenblatt herunter, indem Sie auf die Registerkarte "Anhänge" klicken
