Spannkettenrad für Kettendurchmesser 16mm 18 Zähne 08B C 45 - INA

Kettenräder INA sind Kettenführungs- und Kettenradeinheiten und eignen sich für Normal- und Rollenketten. Sie dienen dem Ausgleich von Kettenlängungen, die während der Lebensdauer der Kette durch den Eigenbetrieb der Kette entstehen, verbessern die Laufruhe und erhöhen den Wirkungsgrad des Systems bei hohen Belastungen und Geschwindigkeiten.

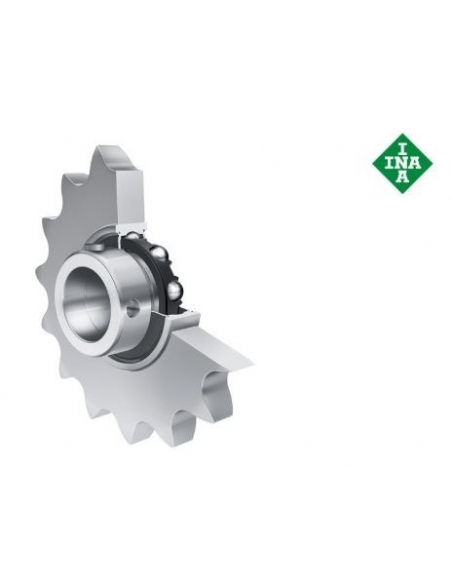

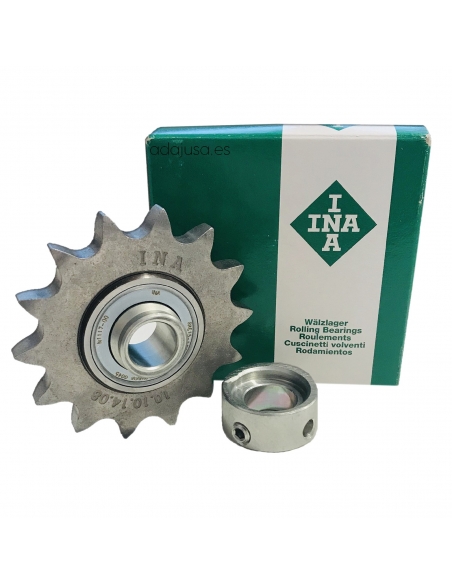

Die Einheiten werden einbaufertig geliefert und bestehen aus einem Kettenrad und einem vormontierten Rillenkugellager. Die Kettenräder sind aus hochfestem Sinterstahl gefertigt. Da der Innenring des Rillenkugellagers auf beiden Seiten verlängert ist, sind keine zusätzlichen Distanzringe erforderlich.

Der Innenring wird mittels eines exzentrischen Spannrings auf der Welle befestigt. Die Bohrung dieser Serie hat eine positive Toleranz. Das bedeutet, dass unbearbeitete Wellen bis zur Toleranz ISO h9 bei mittleren Belastungen und Drehzahlen eingesetzt werden können.

Hersteller INA

Nr.: KSR 16.L0.08.10.10.18.16:INA

Abmessungen:

• Buchsendurchmesser (d): 16,2 mm Toleranz: +0,1 / -0
• Durchmesser der Spitze (Dk₎: 78,6 mm
• Breite der Spannvorrichtung_(B1): 18,3 mm
• Äußere Ringbreite (C): 12 mm
• Dicke der Spannvorrichtung (C1₎: 7 mm.
• Fasenbreite (C2₎: 1,1 mm.
• Äußerer Durchmesser (D): 40 mm.
• Primitiver Durchmesser (D0₎: 73,1 mm.
• Breite zwischen den Schalen (W): 3 mm M6 x 0,75 mm
• Zahnteilung (p): 08B
• Anzahl der Zähne (Z): 18
• Gewicht: 0,2 kg.
• Härte HB 50+/-5 (gehärtete Zahnflanken)

Material für den professionellen Gebrauch, das unter Einhaltung der am Installationsort geltenden Vorschriften zu installieren ist.
