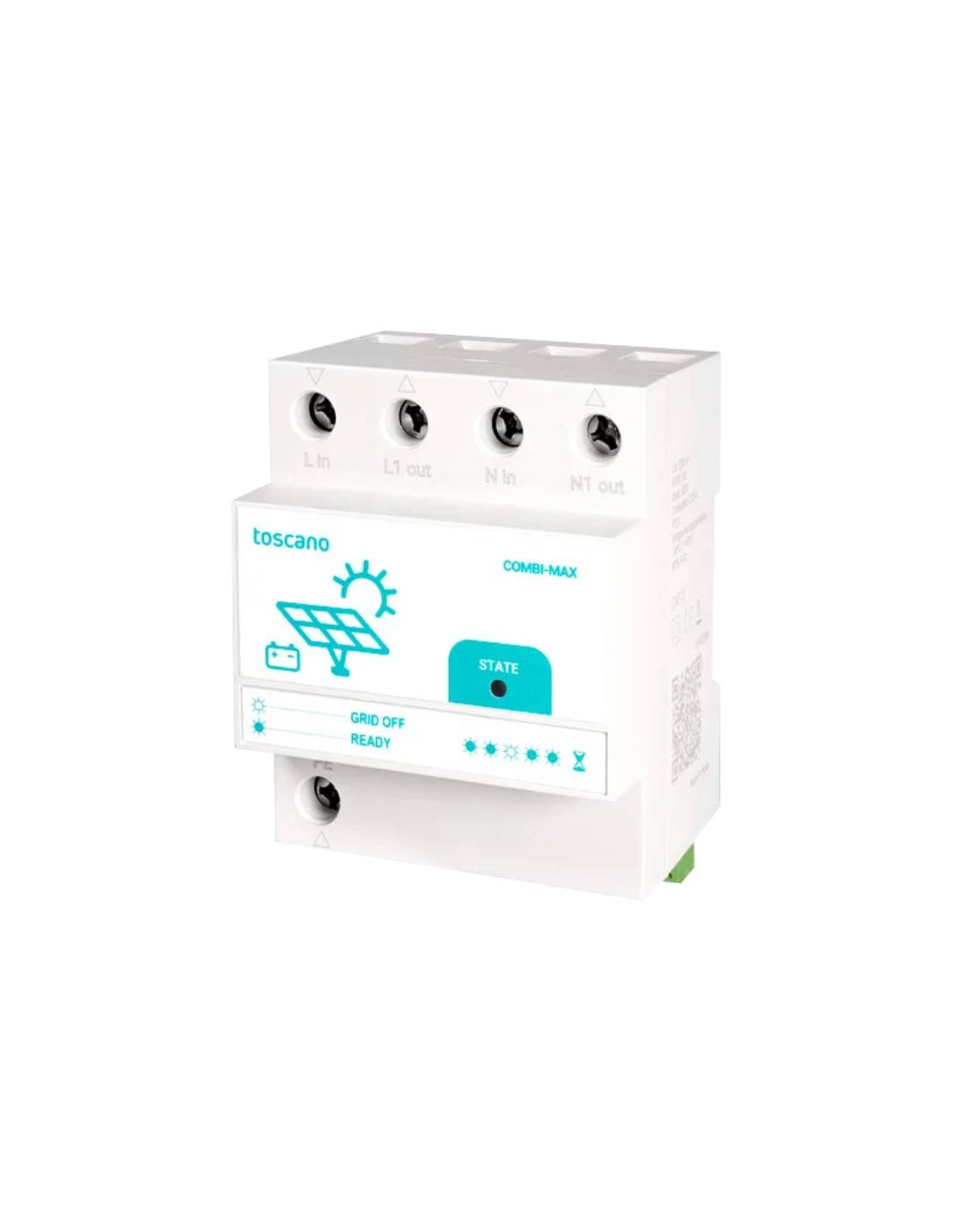

COMBI-MAX ist ein kompaktes Gerät für Anlagen mit Solarmodulen, bei denen der Betrieb im Backup-Modus erforderlich ist; Backup-Systeme ermöglichen die Aufrechterhaltung der Energieversorgung in Häusern und Anlagen durch Eigenverbrauch bei Stromausfällen oder Störungen der Stromversorgung. Die Integration dieser Systeme ist sehr nützlich und wichtig für jede Photovoltaikanlage, bei der Autonomie, Effizienz und Rentabilität angestrebt werden.
Diese Systeme, die auch als Notfallsysteme oder Energie-Back-up-Systeme bezeichnet werden, ermöglichen es, dass kritische und unentbehrliche Geräte bei Stromausfällen weiter funktionieren. Sie kombinieren Sonnenkollektoren und Batterien, in denen die tagsüber eingefangene Sonnenenergie für die spätere Nutzung bei Bedarf gespeichert wird, so dass die Stromversorgung nach der Erzeugung gewährleistet ist, wenn die Sonnenenergie nicht ausreicht. Der Betrieb der Batterien, d. h. die Nutzung der in ihnen gespeicherten Energie, ist jedoch nur über den Wechselrichter möglich, so dass bei einem Ausfall des Stromnetzes der Wechselrichter und die Batterie nicht mehr funktionieren und die gespeicherte Energie nicht effektiv genutzt werden kann.
In diesen Fällen tritt COMBI-MAX in Aktion; es überwacht ununterbrochen die Netzspannung und wenn es eine Störung oder einen Stromausfall im Stromnetz feststellt, trennt es die Photovoltaikanlage vom Hauptnetz und sendet ein Signal an den Wechselrichter, um die Betriebsart Backup zu aktivieren. Dieses Gerät erkennt den Vorfall und trennt die Photovoltaikanlage automatisch vom Hauptnetz, wie in den ITC-40-Vorschriften vorgeschrieben, und schaltet die Anlage in den Backup-Modus, so dass sie völlig autark ist. Die in den Batterien gespeicherte Energie versorgt die Anlage zu 100 % mit Energie.
COMBI-MAX ermöglicht die Stromversorgung und den Betrieb aller Verbraucher oder nur der kritischen Verbraucher, indem es den Betrieb im vollständigen Backup-Modus oder im Backup-Modus für kritische Verbraucher ermöglicht
Der Wiederanschluss an das Hauptnetz erfolgt, sobald die Spannung wiederhergestellt ist und mindestens drei Minuten lang im normalen Bereich bleibt, den Backup-Modus des Wechselrichters automatisch deaktiviert und die Anlage wieder an das Netz angeschlossen wird.
Merkmale:
- Hersteller: Toscano
- Referenz: COMBI-MAX
- Artikelnummer: 10005140
- Steuerung und Schutz für Backup-Systeme
- Aktivierung des Reservemodus: Ausgang zur Aktivierung des Reservemodus (gesamte/kritische Lasten) an den Wechselrichter
- Inselbetrieb: trennt die Eigenverbrauchsanlage vom Netz
- Union Nullleiter-Erde: vermeidet einen schwebenden Nullleiter wie in ITCBT-08 angegeben
- Doppelter Steuerausgang
- Getestete Huawei-Wechselrichtermodelle: SUN2000-2KTL-L1, SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-8K-LC0, SUN2000-10K-LC0, SUN2000-3K-LB0, SUN2000-3.68K-LB0, SUN2000-4K-LB0, SUN2000-4.6K-LB0, SUN2000-5K-LB0, SUN2000-6K-LB0, SUN2000-6K-LB0
- Verifizierte Fronius GEN24 Plus Wechselrichtermodelle: Primo GEN24 3.0 Plus, Primo GEN24 3.6 Plus, Primo GEN24 4.0 Plus, Primo GEN24 4.6 Plus, Primo GEN24 5.0 Plus, Primo GEN24 6.0 Plus, Symo GEN24 6.0 Plus (*), Symo GEN24 8.0 Plus (*), Symo GEN24 10.0 Plus (*)
- Geprüfte Kostal Plenticore G3-Wechselrichtermodelle: S-4 kW, S-5,5 kW, S-7 kW, M-8,5 kW, M-10 kW, M-12,5 kW, L-15 kW, L-17,5 kW, L- 20 kW
- Geprüfte Growatt-Wechselrichtermodelle: MIN2500TL-XH, MIN3000TL-XH, MIN3600TL-XH, MIN4200TL-XH, MIN4600TL-XH, MIN5000TL-XH, MIN6000TL-XH
- Andere Hybrid-Wechselrichter, die über die Möglichkeit der Inselbildung über einen stromlosen Kontakt verfügen, sollten mit Backup-Systemen funktionieren, sind aber noch nicht verifiziert worden. Es ist zu beachten, dass nicht alle auf dem Markt befindlichen Wechselrichter den Inselbetrieb unterstützen. Darüber hinaus gibt es auch Wechselrichter, die bereits über einen eigenen Backup-Ausgang verfügen.
- Mikro-Wechselrichter: ihr Betrieb wurde nicht überprüft.
(*) Im Falle einer dreiphasigen Installation ist ein TETRAPOLAR-Schütz mit einer Leistung erforderlich, die mindestens der Leistung der Anlage entspricht.
Technische Daten
- Nennspannung: 230Vac, 50/60Hz
- Maximale Leistung: 9kW
- Leistungsaufnahme: 2,5 W
- Umgebungsbedingungen: -10ºC bis +55ºC / 80% RH
- Schutzart: IP20
- Montage: DIN-Schiene
- Anzahl der Module: 4
Anschluss
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
