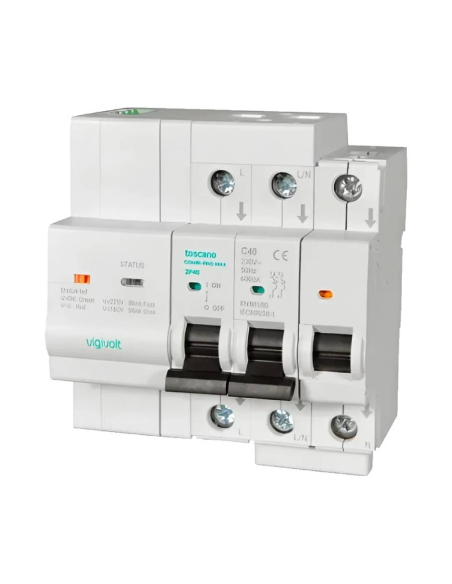

COMBI-PRO-MAX ist ein kompaktes Gerät für Installationen mit Solarpanels, bei denen ein Backup-Betrieb erforderlich ist. Es integriert 4x50A IGA-Schutzschalter und Schutz gegen permanente Überspannung mit automatischer Wiedereinschaltung, wenn das Netz wieder in Betrieb ist, wodurch die Notwendigkeit vermieden wird, einen Überspannungsschutz vor dem Gerät zu platzieren und Platz zu sparen, indem ein Element im Panel eliminiert wird.
Backup-Systeme ermöglichen die Aufrechterhaltung der Energieversorgung in Häusern und Einrichtungen durch Eigenverbrauch im Falle von Stromausfällen oder Störungen in der Energieversorgung. Die Integration dieser Systeme ist sehr nützlich und wichtig für jede Photovoltaikanlage, bei der Autonomie, Effizienz und Rentabilität angestrebt werden. Diese Systeme, die auch als Notfallsysteme oder Energie-Back-up-Systeme bezeichnet werden, ermöglichen es, dass kritische und unentbehrliche Geräte bei Stromausfällen weiter funktionieren. Sie kombinieren Sonnenkollektoren und Batterien, in denen die tagsüber eingefangene Sonnenenergie gespeichert wird, um sie später zu nutzen, wenn sie benötigt wird, und stellen so die Stromversorgung nach der Erzeugung sicher, wenn die Sonnenenergie nicht ausreicht. Der Betrieb der Batterien, d. h. die Nutzung der in ihnen gespeicherten Energie, ist jedoch nur über den Wechselrichter möglich, so dass bei einem Ausfall des Stromnetzes der Wechselrichter und die Batterie nicht mehr funktionieren und die gespeicherte Energie nicht effektiv genutzt werden kann.
In diesen Fällen greift das COMBI-PRO-MAX ein; es überwacht ununterbrochen die Netzspannung und wenn es einen Ausfall oder eine Unterbrechung des Stromnetzes feststellt, trennt es die nachgeschalteten Verbraucher vom Versorgungsnetz, verbindet den Nullleiter des Solarwechselrichters mit der Erde und sendet das Aktivierungssignal des Inselbetriebs an den Wechselrichter, wodurch die Versorgung dieser Verbraucher wieder aktiviert wird. Wenn die Stromversorgung für mindestens 3 Minuten wieder normal ist, deaktiviert das Gerät das Inselbetriebssignal und schließt die dem COMBI-PRO-MAX nachgeschalteten Verbraucher wieder an das Hauptnetz an.
Es ermöglicht die Stromversorgung und den Betrieb aller Verbraucher oder nur der kritischen Verbraucher, indem es den Betrieb im vollständigen Backup-Modus oder das Backup der kritischen Verbraucher ermöglicht.
Ausfall der Stromversorgung: Bei einem Ausfall der Netzstromversorgung löst das Gerät die IGA aus, indem es die ihm nachgeschalteten Verbraucher abtrennt und gleichzeitig den Nullleiter des Wechselrichters mit der Erde verbindet. In dieser Betriebsart kann der IGA-Griff manuell angehoben werden, so dass die Anlage im Falle eines Stromausfalls aufgrund von Überverbrauch zurückgesetzt werden kann.
Über- und Unterspannung: Wenn die Spannung die in der Norm (UNE-EN50550) festgelegten Grenzwerte über- oder unterschreitet, löst das Gerät die IGA aus. Nach der Auslösung wird der Inselbetrieb des Wechselrichters wie bei einem Stromausfall aktiviert, mit dem Unterschied, dass der Griff in diesem Fall nicht manuell angehoben werden kann. Wenn die Spannung innerhalb der festgelegten Grenzen wiederhergestellt und mindestens 3 Minuten lang aufrechterhalten wird, setzt das Gerät die IGA zurück, indem es die Spannung wieder an das Netz anschließt.
Modusschalter: Er verfügt über einen Schalter, mit dem die Anlage in den erzwungenen Inselbetrieb versetzt werden kann, um die Anlage zu überprüfen, Wartungsarbeiten oder andere Kontrollen durchzuführen.
Statusanzeige: Er verfügt über eine LED-Kontrollleuchte, die den Status der Eingangsspannung und des Inselbetriebs anzeigt.
Eigenschaften:
- Hersteller: Toscano
- Teilenummer: COMBI-PRO-MAX-4P50
- Produkt-Code: 10004946
- Steuerung und Schutz für Backup-Systeme
- Aktivierung des Backup-Modus: Ausgang zur Aktivierung des Backup-Modus (gesamte/kritische Lasten) an den Wechselrichter
- Inselbetrieb: trennt die Eigenverbrauchsanlage vom Netz
- Union Neutral-Erde: vermeidet den schwebenden Nullleiter gemäß ITCBT-08
- Getestete Huawei-Wechselrichtermodelle: SUN2000-2KTL-L1, SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-8K-LC0, SUN2000-10K-LC0, SUN2000-3KTL-M1, SUN2000-4KTL-M1, SUN2000-5KTL-M1, SUN2000-6KTL-M1, SUN2000-8KTL-M1, SUN2000-10KTL-M1, SUN2000-3K-LB0, SUN2000-3.68K-LB0, SUN2000-4K-LB0, SUN2000-4.6K-LB0, SUN2000-5K-LB0, SUN2000-6K-LB0, SUN2000-12K-MB0, SUN2000-15K-MB0, SUN2000-17K-MB0, SUN2000-20K-MB0, SUN2000-25K-MB0
- Geprüfte Kostal Plenticore G3 Wechselrichter Modelle: S-4 kW, S-5,5 kW, S-7 kW, M-8,5 kW, M-10 kW, M-12,5 kW, L-15 kW, L-17,5 kW, L-20 kW
- Geprüfte Kostal Plenticore MP G3 Wechselrichter Modelle: S-3 kW, S-3,6 kW, S-4 kW, M-4,6 kW, M-5 kW, M-6 kW, M-7 kW
- Geprüfte Growatt-Wechselrichter-Modelle: MIN2500TL-XH, MIN3000TL-XH, MIN3600TL-XH, MIN4200TL-XH, MIN4600TL-XH, MIN5000TL-XH, MIN6000TL-XH
- Andere Hybrid-Wechselrichter, die über die Möglichkeit der Inselbildung über einen stromlosen Kontakt verfügen, sollten mit Backup-Systemen funktionieren, sind aber noch nicht verifiziert worden. Es ist zu beachten, dass nicht alle auf dem Markt befindlichen Wechselrichter den Inselbetrieb unterstützen. Darüber hinaus gibt es auch Wechselrichter, die bereits über einen eigenen Backup-Ausgang verfügen.
- Mikro-Wechselrichter: wurde nicht verifiziert.
Technische Daten
- Nennspannung: 400Vac, 50/60Hz
- Maximale Leistung: 9kW
- Leistungsaufnahme: 0,3 W
- Umgebungsbedingungen: -25ºC bis +55ºC / 80% RH
- Schutzart: IP20
- Montage: DIN-Schiene
- Anzahl der Module: 8
Insel-Betrieb:
- Ansprechzeit: 2s
- Wiedereinschaltzeit: 180s
- Kontakt12Vac/dc, 0,1A
Dauerhaft:
- Auslösespannung: Entsprechend der Norm UNE-EN50550/63052 IEC-63052:2019
- Ansprechzeit bei Überspannung: Gemäß der Norm UNE-EN50550/63052 IEC-63052:2019
- Wiedereinschaltspannung
Unterspannung:
- Auslösespannung
- Auslösezeit: 2s
- Wiedereinschaltspannung: > 210VAC ± 2% Rücksetzspannung: > 210VAC ± 2% Rücksetzzeit: 180s
- Rückstellzeit: 180s
IGA:
- Nennstrom: 50A
- Kurve: C
- Schnittigkeit: 6kA
Anschluss
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Geräte für den professionellen Gebrauch, die unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden müssen.
