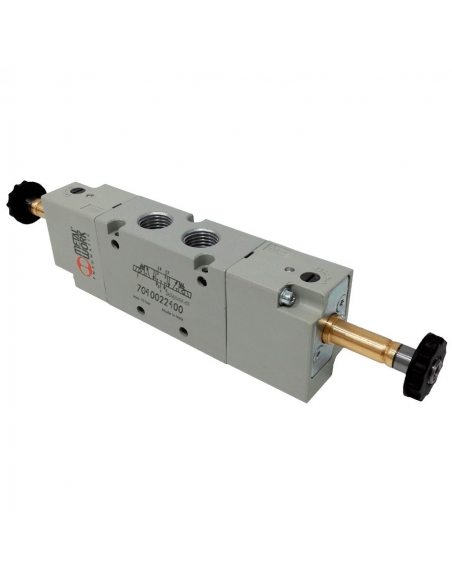

3/8"-Magnetventile, 5 Wege und 3 unterstützte Positionen, geschlossene Zentren, Metallgehäuse, für industrielle oder allgemeine pneumatische Anwendungen, die häufigste Anwendung ist die Steuerung von doppeltwirkenden Zylindern.
Da es einen unabhängigen Druckeingang für den Piloten (unterstützt) hat, kann es ab 0 bar Druck am Eingang verwendet werden.
Das Magnetventil hat 3 Stellungen mit 2 Spulen, wenn eine Spule gespeist wird, fährt der Zylinder vorwärts, wenn beide Spulen stromlos sind, stoppt der Zylinder, aber die Luft bleibt im Kreislauf, so dass der Zylinder den Druck (die Kraft) beibehält, und wenn die andere Spule gespeist wird, fährt der Zylinder zurück.
Spule und Stecker nicht enthalten.
Merkmale:
- Lieferant Metal Work
- Art.-Nr.: 7040022100 - SOV C6 SES CC
- Betriebsdruck: 2,5 ÷10 bar
- Mindesthilfsdruck: 2,5 bar
- Betriebstemperatur: -10 ÷ +60°C
- Nenndurchmesser: 13,3 mm
- Leitwert C Nl/min - bar: 505.52
- Kritisches Verhältnis b bar/bar: 0,32
- Durchflussmenge bei 6 bar ΔP 0,5 bar Nl/min: 1560
- Durchflussmenge bei 6 bar ΔP 1 bar Nl/min: 2150
- TRA/TRR monostabil bei 6 bar ms: 21/72
- TRA/TRR bistabil bei 6 bar ms: 18/18
- Spannung je nach Spule: 12; 24 VDC - 24; 110; 220V AC 50/60Hz
- Spannungstoleranzen %: -10 ÷ +15
Geräte für den professionellen Einsatz, die unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden müssen.
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
