Magnetventil 3/8 5/3 unterstützte geschlossene Zentren 24 Vdc - Metal Work

3/8"-Magnetventile, 5 Wege und 3 unterstützte Positionen, geschlossene Zentren, Metallgehäuse, für industrielle oder allgemeine pneumatische Anwendungen, die häufigste Anwendung ist die Steuerung von doppeltwirkenden Zylindern.

Da es einen unabhängigen Druckeingang für den Piloten (unterstützt) hat, kann es ab 0 bar Druck am Eingang verwendet werden.

Das Magnetventil hat 3 Stellungen mit 2 Spulen, wenn eine Spule gespeist wird, fährt der Zylinder vor, wenn beide Spulen spannungslos sind, stoppt der Zylinder, aber die Luft bleibt im Kreislauf, so dass der Zylinder den Druck (die Kraft) beibehält, und wenn die andere Spule gespeist wird, fährt der Zylinder zurück.

Die Lieferung umfasst:

• Magnetventil 3/8" 5/3 unterstützte geschlossene Zentren
• 2 Spulen 24 Vdc 2 W

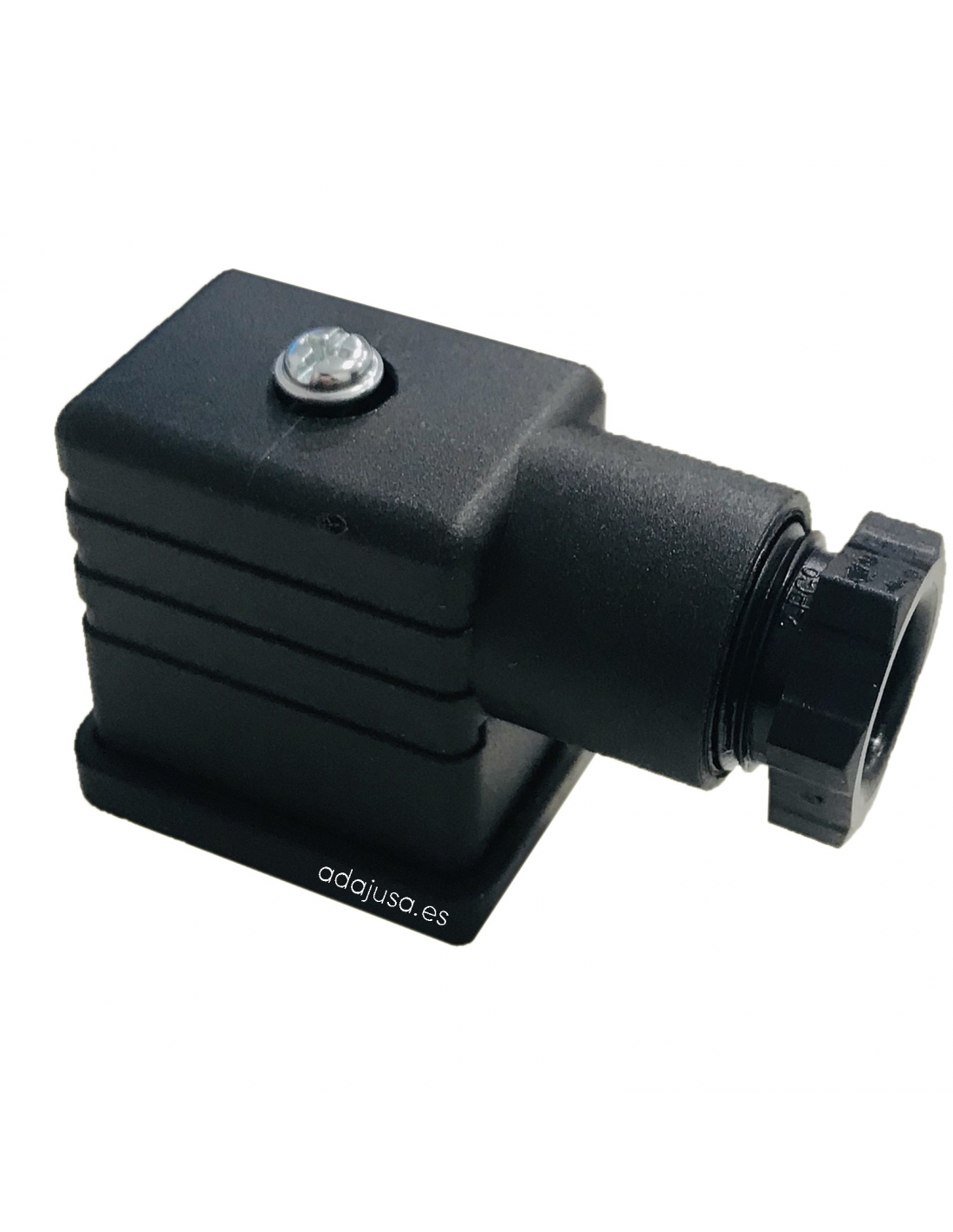

• 2 T22-Steckverbinder

Merkmale:

• Lieferant Metal Work
• Magnetventil Teilenummer: 7040022400 - SOV C6 SES CC
• Betriebsdruck: 2,5 ÷10 bar
• Mindesthilfsdruck: 2,5 bar
• Betriebstemperatur: -10 ÷ +60°C
• Nenndurchmesser: 13,3 mm
• Leitwert C Nl/min - bar: 505.52
• Kritisches Verhältnis b bar/bar: 0,32
• Durchflussmenge bei 6 bar ΔP 0,5 bar Nl/min: 1560
• Durchflussmenge bei 6 bar ΔP 1 bar Nl/min: 2150
• TRA/TRR monostabil bei 6 bar ms: 21/72
• TRA/TRR bistabil bei 6 bar ms: 18/18
• Spulenspannung: 24 Vdc
• Leistung: 2 W
• Spannungstoleranzen %: -10 ÷ +15

Geräte für den professionellen Einsatz, die unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden müssen.
