Magnetventil Flüssigkeiten 3/4 2/2 geschlossen 24Vac 11VA indirekte Ansteuerung D.18

Magnetventil 3/4"-Membranventil, 2 Wege, stromlos geschlossen geschlossen (NC), mit 24Vac 11VA Spule, für den Einsatz mit Flüssigkeiten oder Luft, indirekt betätigt. Gehäuse aus Messing und Spulengriff aus Edelstahl.

Durchflussdurchmesser: 18 mm

Bei diesem Magnetventiltyp mit indirekter Betätigung muss zwischen Ein- und Ausgang ein geringer Druckunterschied herrschen, damit er korrekt funktioniert.

Der maximale Betriebsdruck beträgt 18 bar und die Druckdifferenz (ΔP bar) muss mindestens 0,15 bar betragen.

Das Magnetventil ist normalerweise geschlossen, d.h. ohne Spannung an der Spule wird die Flüssigkeit oder Luft durch das Magnetventil unterbrochen, wenn die Spule erregt ist, fließt die Flüssigkeit oder Luft durch.

Die Flüssigkeiten, mit denen dieses Magnetventil arbeiten kann, sind:

• Luft.
• Inerte Gase.
• Wasser (Höchsttemperatur 75ºC).
• Mineralöle.
• Gasöl.
• Heizöl.

Das Angebot umfasst:

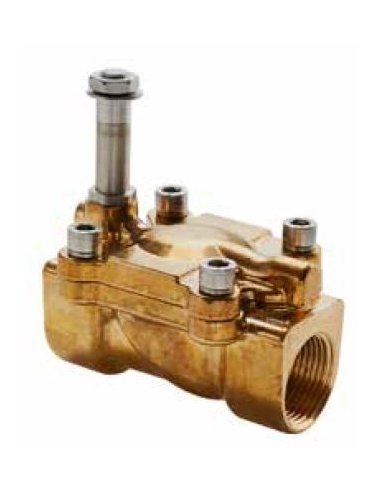

• Magnetventil 3/4" 2/2 NC.

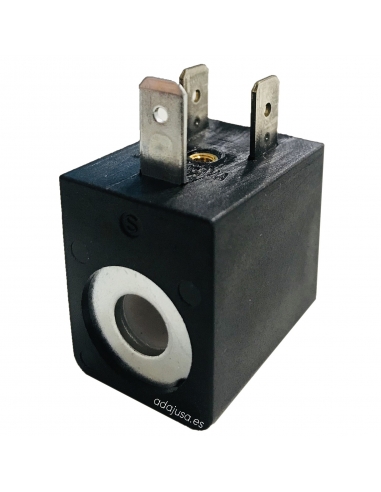

• 24Vac Spule Größe 30.

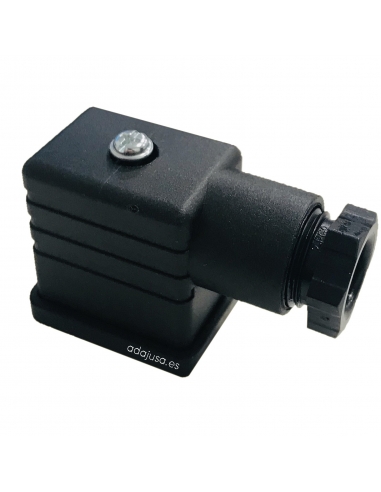

• Stecker Größe 30.

Technische Merkmale:

• Hersteller: Aignep
• Art der Steuerung: indirekte Betätigung.
• Gewindegröße: 3/4".
• anzahl der Wege: 2.
• anzahl der Positionen: 2.
• Konfiguration: 2/2 geschlossen (NC).
• Gehäuse: Messing.
• Spulenspannung: 24 Vac.
• Leistung der Spule: 11VA.
• Größe der Spule: 30mm
• Führungsrohr, Kerne und Feder: Rostfreier Stahl.
• Dichtungstyp: NBR.
• Art der Flüssigkeiten: Druckluft, Wasser (max. 75ºC), Mineralöle, Diesel, Heizöl.
• Maximaler Druck: 18 bar.
• ISO 228 Größe: 3/4".
• durchflussdurchmesser: 12 mm.
• Maximale Viskosität der Flüssigkeit (cSt): 25.
• Ventilkoeffizient (Kv): 2,90 m³/h.
• Mindestdruckdifferenz (ΔP bar): 0,15 bar.
• Differenzdruck (OPD): 0,15 bar - 18 bar
• Arbeitstemperatur des Magnetventils: -10ºC bis +80ºC.
• Temperatur des Mediums: -10 ºC bis +90 ºC.
• Einbau: Niemals mit der Spule nach unten.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
