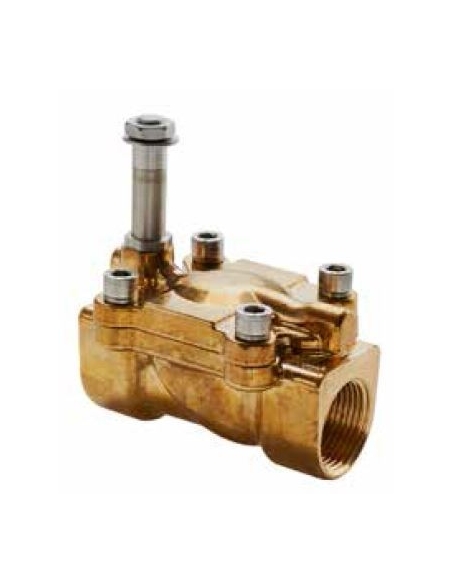

Magnetventil 1/2"-Membranventil, 2 Wege, stromlos geschlossen geschlossen (NC), für den Einsatz mit Flüssigkeiten oder Luft, indirekt betätigt. Gehäuse aus Messing und Spulengriff aus Edelstahl.
Durchflussdurchmesser: 14 mm
Bei dieser Art von Magnetventilen mit indirekter Betätigung muss zwischen Ein- und Ausgang ein geringer Druckunterschied herrschen, damit das Ventil ordnungsgemäß funktioniert.
Die Arbeitsdruckbereiche sind wie folgt:
- Mindestdruckdifferenz zwischen Ein- und Ausgang (ΔP bar): 0,15 bar.
- Maximale Druckdifferenz zwischen Einlass und Auslass (ΔP bar):
- Bei Spulengröße 22mm 6.5W: 16 bar.
- Mit 22mm Spulengröße 7,5VA: 16 bar.
- Mit 30mm Spulengröße 8W: 18 bar.
- Mit Spulengröße 30mm 11VA: 18 bar.
- Maximal zulässiger Druck: 18 bar.
Kompatible Spulen für diesen Magnetventiltyp sind die Baureihen SOL10 (22mm) und SOL11 (30mm) für Kerne mit 10mm Durchmesser (Spule nicht im Lieferumfang enthalten)Das Magnetventil ist normalerweise geschlossen, d.h. ohne Spannung an der Spule wird die Flüssigkeit oder Luft durch das Magnetventil unterbrochen, wenn die Spule erregt ist, fließt die Flüssigkeit oder Luft durch das Magnetventil.
Die Flüssigkeiten, mit denen dieses Magnetventil arbeiten kann, sind:
- Luft.
- Inerte Gase.
- Wasser (Höchsttemperatur 75ºC).
- Mineralöle.
- Gasöl.
- Heizöl.
Technische Merkmale:
- Hersteller: Aignep
- Nr.: 04F 05 1 14 NH
- Art der Steuerung: indirekte Betätigung.
- Gewindegröße: 1/2".
- anzahl der Wege: 2.
- anzahl der Stellungen: 2.
- Konfiguration: 2/2 geschlossen (NC).
- Durchmesser der Betätigungswelle (für Spule): 10mm.
- Gehäuse: Messing.
- Führungsrohr, Kerne und Feder: Rostfreier Stahl.
- Art der Dichtung: NBR.
- Art der Medien: Druckluft, Wasser (max. 75ºC), Mineralöle, Gasöl, Heizöl.
- Maximaler Druck: 18 bar.
- ISO 228 Größe: 1/2".
- durchflussdurchmesser: 14 mm.
- Maximale Viskosität der Flüssigkeit (cSt): 25.
- Ventilkoeffizient (Kv): 3,03 m³/h.
- Minimale Druckdifferenz (ΔP bar): 0,15 bar.
- Maximale Druckdifferenz (ΔP bar): 16 - 18 bar je nach Spulenleistung.
- Betriebstemperatur des Magnetventils: -10ºC bis +80ºC.
- Temperatur des Mediums: -10 ºC bis +90 ºC.
- Einbau: Niemals mit der Spule nach unten.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
