Magnetventil Flüssigkeit 1/4 2/2 offen direktgesteuert 24vdc 6,5W D.2,5
Magnetventilspule 12Vdc 6,5 W T22 Durchmesser 10 - ADAJUSA
Magnetventilstecker Größe 22

Magnetventil Flüssigkeit 1/4 2/2 offen direktgesteuert 24vdc 6,5W D.2,5

33,56 € Steuern inklusive

28,20 € ohne Steuer.

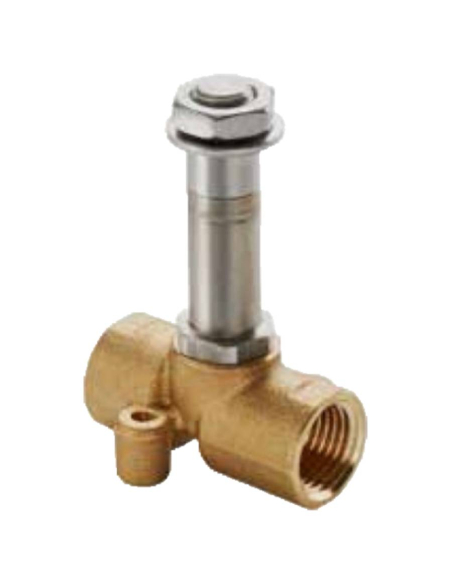

Magnetventil für Hausautomation, Flüssigkeits- oder Prozesssteuerung, 1/4"-Gewinde, Messinggehäuse. Direktgesteuertes Magnetventil, 2-Wege offen (NO), Antriebsdurchmesser für 10mm Spule. Teilungsdurchmesser: 2,5 mm

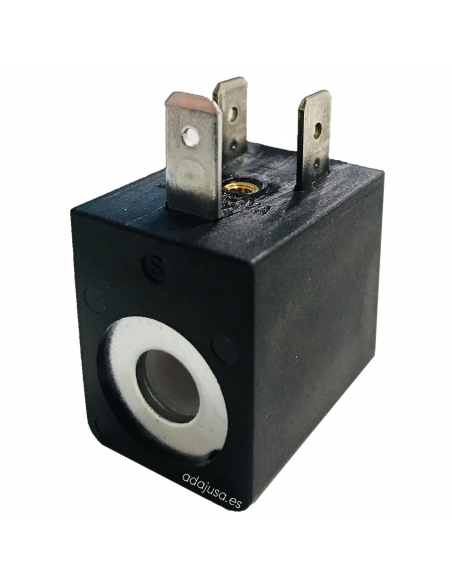

Spule für Magnetventil Größe 22mm, Spannung 24Vdc, Leistungsaufnahme 6,5W, für Kerndurchmesser 10mm.

Max. Druck 6,1 bar. Min. Druck: 2,2 bar.

Flüssigkeiten:

  • Luft.
  • Inertes Gas.
  • Wasser (max. 75ºC).
  • Mineralöle.
  • Gasöle.

Esquema neumático electroválvula 2 vías abierta
Hersteller: Aignep
Repräsentatives Bild zu Illustrationszwecken, der gelieferte Artikel entspricht den angegebenen Spezifikationen.

Dieses Paket enthält

Noch keine Fragen, lassen Sie die erste!

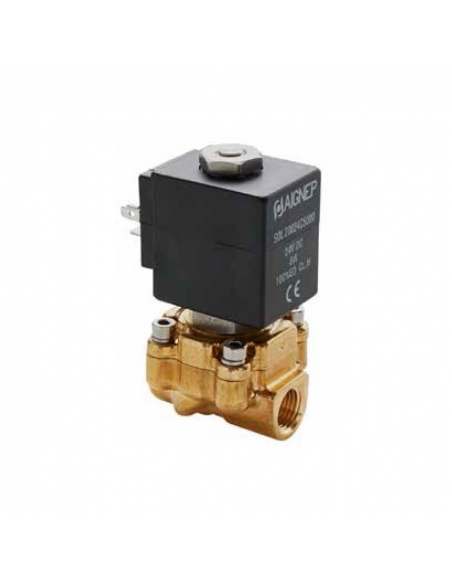

Direktgesteuertes Magnetventil 1/4", 2-Wege, normalerweise offen (NO), für den Einsatz mit Flüssigkeiten oder Luft, indirekte Betätigung. Gehäuse aus Messing und Spulengriff aus Edelstahl. Teilungsdurchmesser: 2,5 mm

Spule für Magnetventil Größe 22mm, Spannung 24Vdc, Leistungsaufnahme 6,5W, für 10mm Kerndurchmesser.

Bei diesem Ventiltyp öffnet und schließt der bewegliche Kern, der mit einem Dichtungsring versehen ist, direkt über der Öffnung des Magnetventils. Wenn die Spule nicht aktiv ist, befindet sich der Stößel in der Schließstellung des Magnetventils und verhindert den Durchfluss von Flüssigkeiten. Wenn wir die Spule mit Strom versorgen, erzeugen wir ein Magnetfeld und veranlassen den beweglichen Kern, die Öffnung zu öffnen, so dass Flüssigkeit hindurchfließen kann. Wenn die Spule nicht mehr erregt wird, kehrt der bewegliche Kern mit Hilfe seiner Feder in die Ausgangsposition zurück.

Diese Art von Magnetventil kann ab 0 bar öffnen

Die Arbeitsdruckbereiche sind wie folgt:

  • Mindestdruckdifferenz zwischen Eingang und Ausgang (ΔP bar): 0 bar.
  • Maximale Druckdifferenz zwischen Eingang und Ausgang (ΔP bar):
    • Bei einer Spulengröße von 22 mm und 6,5 W: 6,1 bar.
    • Mit Spulengröße 22mm von 7,5VA: 6,1 bar.
    • Mit 30mm Spulengröße 8W: 6,1 bar.
    • Mit Spulengröße 30mm von 11VA: 6,1 bar.
  • Maximal zulässiger Druck: 6,1 bar

Das Magnetventil ist normalerweise offen, d.h. ohne Spannung an der Spule wird die Flüssigkeit oder Luft durch das Magnetventil unterbrochen, der Auslasskanal ist mit dem Auspuff verbunden, wenn die Spule erregt ist, wird der Durchfluss von Flüssigkeit oder Luft erfolgen.

Die Lieferung umfasst:

  • Magnetventil 1/4" 2/2 NO.
  • Spule 24Vdc 6,5 W Größe 22.

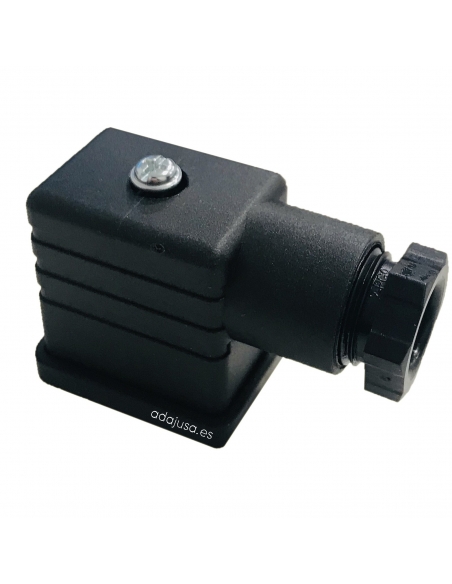

  • Steckverbinder Größe 22.

Die Flüssigkeiten, mit denen dieses Magnetventil arbeiten kann, sind:

  • Luft.
  • Inerte Gase.
  • Wasser (Höchsttemperatur 75ºC).
  • Mineralöle.
  • Dieselöl.
  • Heizöl.

Technische Merkmale:

  • Hersteller Aignep
  • Art der Steuerung: Direktantrieb.
  • Gewindegröße: 1/4".
  • anzahl der Wege: 2.
  • anzahl der Stellen: 2.
  • Konfiguration: 2/2 offen (NO).
  • Durchmesser der Antriebswelle (für Spule): 10 mm.
  • Gehäuse: Messing.
  • Führungsrohr, Kerne und Feder: Rostfreier Stahl.
  • Art der Dichtung: NBR.
  • Art der Fluide: Druckluft, Wasser (max. 75ºC), Mineralöle, Gasöl, Heizöl.
  • Maximaler Druck: 6,1 bar.
  • ISO 228 Größe: 1/4".
  • durchflussdurchmesser: 2,5 mm.
  • Maximale Viskosität der Flüssigkeit (cSt): 53.
  • Ventilkoeffizient (Kv): 0,15 m³/h.
  • Mindestdruckdifferenz (ΔP bar): 0 bar.
  • Maximale Druckdifferenz (ΔP bar): 6,3 bar je nach Leistung der Spule.
  • Betriebstemperatur des Magnetventils: -10ºC bis +80ºC.
  • Temperatur der Flüssigkeit: -10ºC bis +90ºC.

Dimensiones electroválvula 1/4 mando directo 2/2
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
