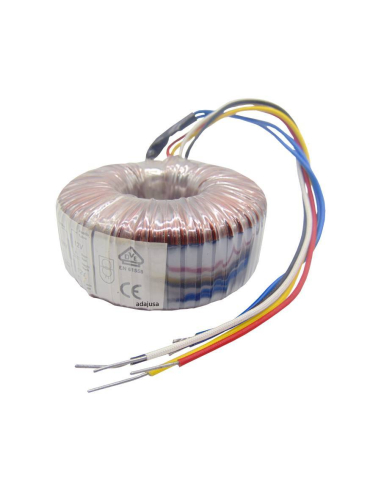

Einphasiger 160-VA-Ringkerntransformator, 230-Vac-Eingangsspannung und zwei 12-Vac-Ausgangswicklungen, die in Reihe geschaltet werden können, um einen 24-Vac-Ausgang und eine Stromstärke von 6,67 A (scheinbare Stromstärke) zu erhalten, oder parallel geschaltet werden können, um einen 12-Vac-Ausgang und eine Stromstärke von zu erhalten 13,34 A (scheinbare Intensität).
Dieser Transformatortyp eignet sich sehr gut, wenn eine Reduzierung von Größe und Gewicht erforderlich ist, mit einer Verbesserung von bis zu 50 % im Vergleich zu anderen Bauarten, sehr geringen Verlusten im Kupfer unter Last, was sich in weniger Überhitzung und hoher Leistung niederschlägt. Hervorragende Vakuum-/Lastregulierung und sehr niedriger Geräuschpegel. Sehr geringe magnetische Strahlung.
Ringförmiger Magnetkern aus Stahl-Silizium-Blech mit Wärmebehandlung, hoher Permeabilität und Verlusten von weniger als 1 W/kg.
Montage mittels 2 Metallscheiben, Isolierscheiben und Schraube (im Lieferumfang enthalten).
Ausgangskabel mit farbcodierter Kennzeichnung, 25 cm lang.
Die Hauptanwendung dieser Art von Transformatoren ist die Steuerung und Steuerung in der Industrieautomation, in der Stromversorgung und für Anwendungen im Allgemeinen. Sie dienen zur Stromversorgung elektrischer Geräte, bei denen eine galvanische Trennung zwischen den Stromkreisen erforderlich ist.
Im Lieferumfang enthalten sind:
- Ringkerntransformator
- 2 Metallscheiben
- 2 Isolierscheiben
- Schrauben
- Nuss
Technische Eigenschaften des Transformators:
- Referenz: 7223034
- Transformatortyp: Ringkerntransformator
- Primärspannung des Transformators: 230 VAC ± 10 %
- Frequenz: 50/60 Hz
- Sekundärspannung (Ausgang) des Transformators: 12/24 V, wählbar durch Verbindung zwischen Ausgangskabeln
- Ausgangsspannungstoleranz: ±5 %
- Transformatorleistung: 160 VA
- Maximaler Strom (Ausgang) des Transformators: 6,67/13,34 A, wählbar durch Verbindung zwischen Ausgangskabeln
- Leer-/Beladungsregulierung: 9 %
- Kernverluste: 1W
- Kupfer : 20W
- Temperaturanstieg: +60 °C
- Wicklungen: Kupfer , Wärmeklasse H 180 °C
- Spannungsauswahl: durch Verbindung zwischen Ausgangskabeln
- Sekundäranschluss: seriell-parallel
- Spannungsfestigkeit größer als 3000 V-1 Minute zwischen Primär- und Sekundärseite
- Umgebungstemperatur: 40 °C
- Maximale Überhitzung für Klasse B: 95 °C
- Befestigung: Scheiben, M5-Schraube/Mutter
- Schutzart: IP-00
- Gewicht: 1,52 kg
- Abmessungen (BxBxH) 95x38x52 mm
- Zertifikat: UNE-EN61558
Für andere Transformatortypen und -modelle wenden Sie sich bitte an.
Elektrischer Anschluss
Die Sekundärwicklungen können auch unabhängig voneinander genutzt werden; in diesem Fall beträgt die für jede Wicklung verfügbare Leistung 50 % der Gesamtleistung des Transformators.
Der Transformator wird ohne jeglichen Überlastschutz geliefert; seine Installation ist zwingend erforderlich, um eine Überlastung des Transformators zu vermeiden. Die angegebene Leistung und der angegebene Strom sind scheinbare Werte. Der vom Transformator bereitgestellte Wirkstrom hängt vom Leistungsfaktor der angeschlossenen Last ab.
Im Falle der Verwendung einer Schutzsicherung in der Primärseite wird empfohlen, den verzögerten Typ zu verwenden, um den hohen Anlaufstrom zu absorbieren, der für diesen Transformatortyp charakteristisch ist.
Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
