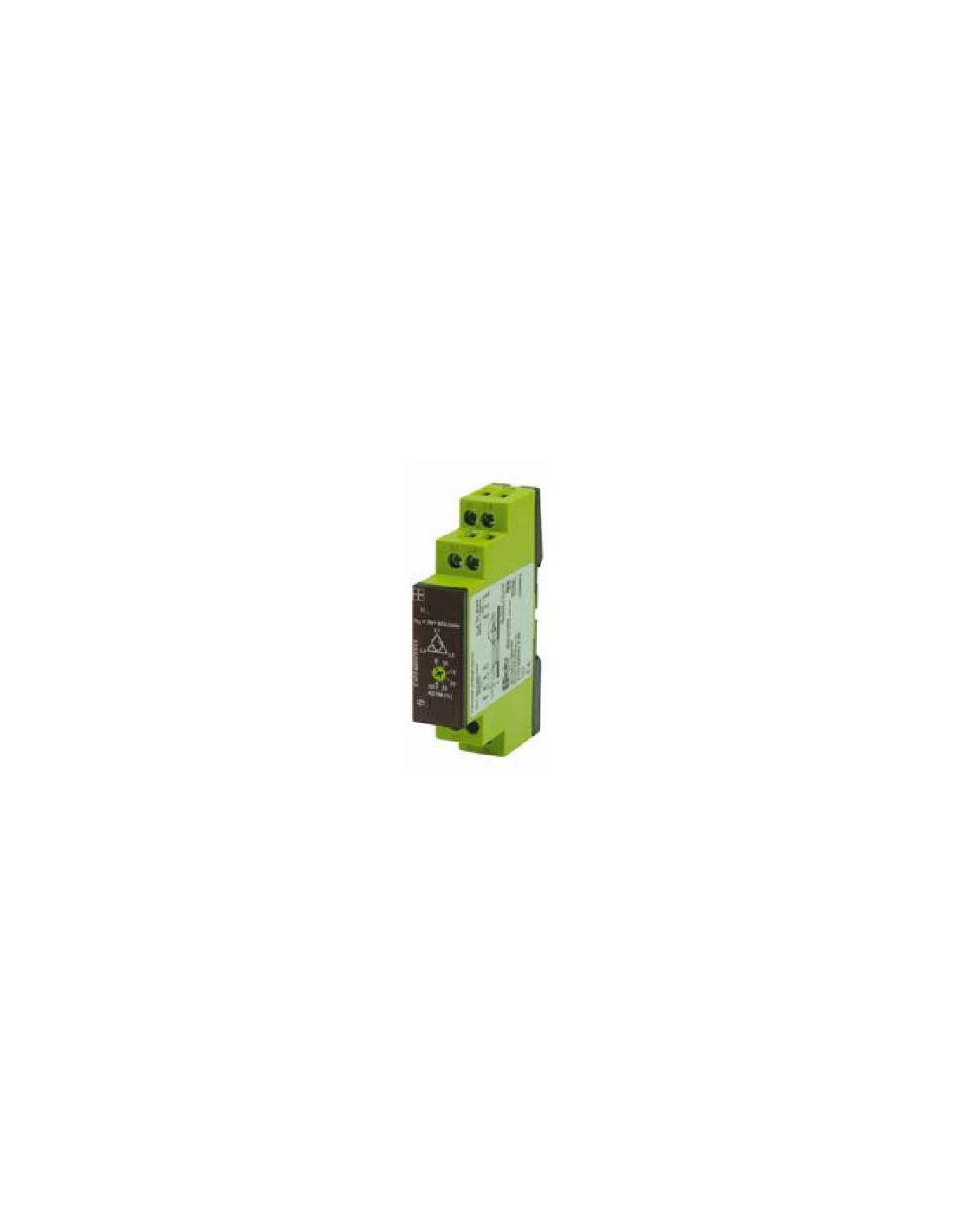

Überwachungsrelais für Phasen- oder Neutralleiterfehler

Elektronisches Relais zur Überwachung des Vorhandenseins der Versorgungsspannung auf dreiphasigen Leitungen mit Nullleiter mit einem Ausgang kontakt, es kann auch zur Überwachung einphasiger Leitungen verwendet werden.

Dieses Relais kann in Verbindung mit Schützen oder Leistungsschaltern zum Schutz von Maschinen oder allgemeinen Anlagen bei Ausfall einer Phase, Ausfall des Neutralleiters oder Unterspannung (U

Betrieb:

Das Ausgangsrelais R schaltet ein, wenn alle Spannungen zwischen Phase und Nullleiter über 85 % der Nennspannung liegen; die LEDs leuchten auf.

Mit diesem Relais können die folgenden Parameter überwacht werden:

• Phasenausfallüberwachung. Beim Auftreten eines Fehlers an einer der drei Phasen fällt das Ausgangsrelais R ab.
• Neutralleiterfehler-Überwachung. Beim Auftreten eines Neutralleiterfehlers fällt das Ausgangsrelais R ab.
• Unterspannungsüberwachung (U). Fällt eine der Phase-Neutral-Spannungen unter 85% der Nennspannung, erlischt die grüne LED und das Ausgangsrelais R schaltet ab.

Technische Daten:

• Hersteller: TELE
• Teile-Nr.: E1YF400V 01-0.85
• Versorgungsspannung: = geregelte Spannung. L1-L2--L3 3x400V.
• Zulässige Toleranz: ±30%...+10% Un.
• Nennverbrauch: 5VA.
• Nennfrequenz: 48-63 Hz.
• Rückstellzeit: 500 ms.
• überspannungskategorie: III (gemäß IEC 60664-1).
• Zulässige Stossspannung: 4 kV.
• Messgrößen: 3x400V/230V (48...63Hz).
• Messeingang: N-L1-L2-L3.
• Zulässige Überspannung: 110% Un.
• Schwellenwert Us: fest, 195,5V (F-N)
• Hysterese: fest, ca. 5%.
• Wiederholgenauigkeit bei konstanten Bedingungen: ≤2%.
• Temperatureinfluss: ≤ 1% pro ºC.
• Auslösezeit: ca. 200 ms.
• Grüne LED ON: Spannungsversorgung (Relais in Betrieb).

Ausgangsschaltung:

• Anzahl der geschalteten Kontakte: 1 NAC.
• Nennspannung: 250Vac.
• Schaltleistung: 5A/250Vac.
• Absicherung: 5A flink.
• Mechanische Lebensdauer: 20x10⁶ Schaltspiele.
• Elektrische Lebensdauer bei 1000VA ohmscher Last: 2x10⁵ Schaltspiele.
• Schalthäufigkeit bei 100VA, ohmsche Last: max. 30 Mann/min.
• Schalthäufigkeit bei 1000VA, ohmsche Last: max. 6 Mann/Min.

ANSCHLUSS

ABMESSUNGEN

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Gebrauch, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
