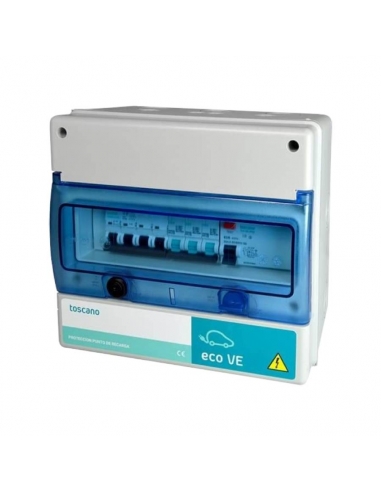

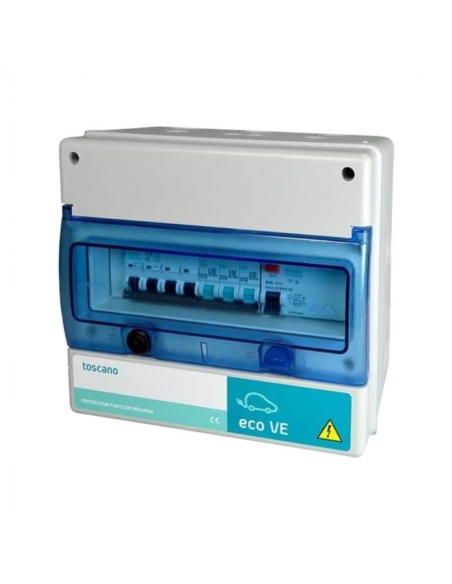

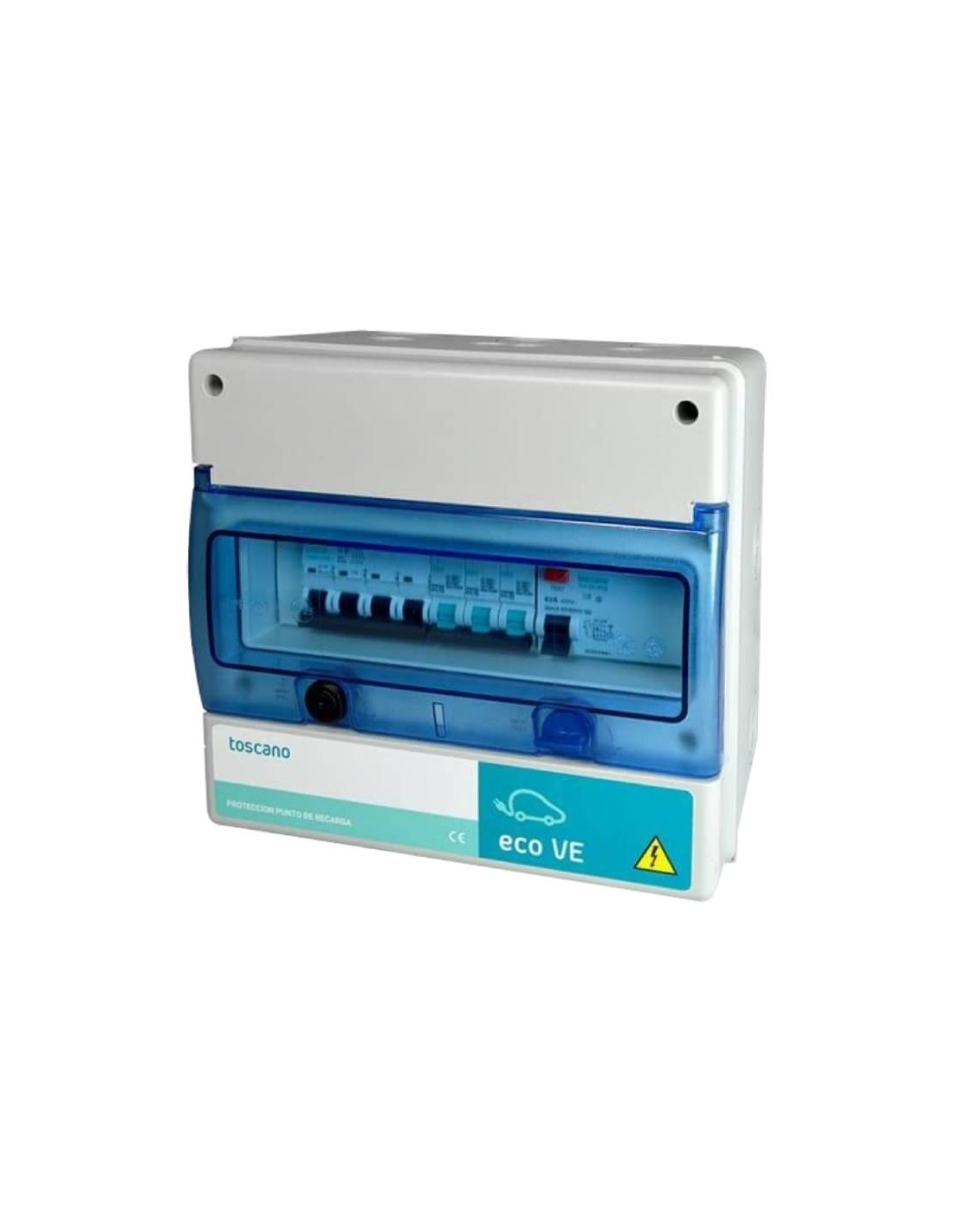

Schutzscheibe 2x25A Ladegerät für Elektrofahrzeuge ECO-VE-COMBI-2P25T15- Toscano

Die ECO-VE-COMBI Steuer- und Schutzpaneele sind für den Schutz von Ladestationen für Elektrofahrzeuge gemäß der Richtlinie ITC-BT-52 konzipiert.

Die Schutztafel ist sowohl mit einem Schutz gegen permanente als auch gegen transiente Überspannungen im Stromnetz ausgestattet.

Der Schutz gegen transiente Überspannungen schützt vor elektrischen Entladungen, die infolge eines Gewitters, eines Blitzschlags oder eines Manövers der Transformatoren, die das Netz versorgen, durch das Netz gefiltert werden. Dieser Schutz leitet diese Entladungen in den Erdanschluss ab und verhindert, dass sie die Ladestation erreichen. Wenn der Schutz ausgelöst wird, erscheinen rote Anzeigen auf dem Gerät und eine Wiedereinschaltung wird verhindert. In diesem Fall muss die Transientenschutzpatrone ausgetauscht werden, indem sie fest herausgezogen und durch eine neue ersetzt wird. Der Dauerschutz schützt vor Netzspannungsspitzen über 275 V gemäß EN 50550, begrenzt den Betrieb des Geräts und verhindert, dass darüber hinausgehende Spannungen die Ladestation erreichen.

Allgemeine Eigenschaften:

• Hersteller: Toscano
• Teilenummer: ECO-VE-COMBI-2P25T15
• Stromstärke: 2x25A
• Nennleistung: 5.75kW
• Nennspannung: 240Vac (L/N) 50/60Hz
• Vigivolt-Schutz Verbrauch: 0,1VA
• Maximaler Anschlussquerschnitt: 25mm²
• Umweltbereiche: -5ºC bis +40ºC / 80º RH
• Schutzart: IP65
• Abmessungen (mm): 245x190x155
• Schloss: Metall-Schlüsselschloss

Dauerhafte Eigenschaften:

• Auslösespannung: >240Vac
• Ansprechzeit bei Überspannung: nach Norm EN 50550

IGA-Eigenschaften:

• Nennstrom: 25A
• Auslösekurve: C
• Schnittigkeit: 10kA

Merkmale Differential:

• Klasse A: Wechsel- und Impulsstrom
• Ableitstrom: 30mA

Transiente Eigenschaften:

• Maximale Spannung Uc: 320VAC (L/N)
• Schutzstufe Up (L/N) (N/PE):
• Maximaler Entladestrom (8/20µs) Imax (L/N) (N/PE): 15kA
• Klasse: II

Normen:

IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018

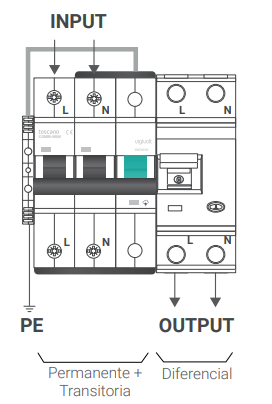

Anschluss:

Für weitere Informationen können Sie das Datenblatt herunterladen, indem Sie auf den Reiter "Anhänge" klicken.
Material für den professionellen Gebrauch, installieren Sie es in Übereinstimmung mit den am Installationsort geltenden Vorschriften.
