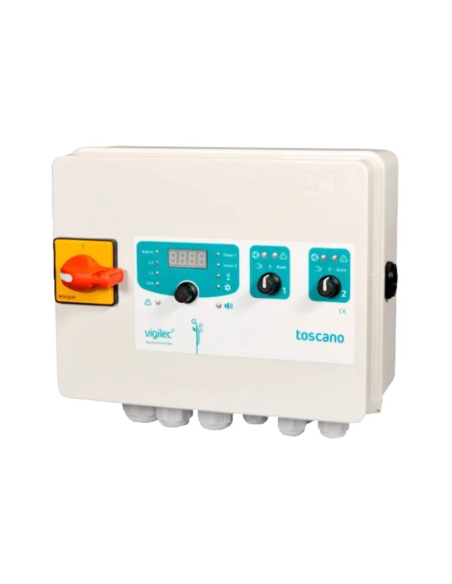

Schaltschrank V2B für 2 einphasige/dreiphasige tonnengesteuerte Pumpen - TOSCANO

Kompakte Steuer- und Schutztafel für 2 einphasige oder dreiphasige Pumpen bis zu 12A mit automatischem Wechsel zwischen ihnen mittels Bojen, wählbare Stromversorgung 230Vac oder 400Vac. Durch zwei eingebaute Relais ermöglicht es die manuelle Einstellung des Maximalstroms zum Schutz jeder einzelnen Pumpe vor Überlastung sowie den Schutz vor Phasenausfall (Drehstrompumpen), ein Anti-Fress-System, die Füllstandskontrolle durch Bojen, den Schutz der Pumpentemperatur durch den Klixon-Eingang (Abschaltung bei übermäßiger Erwärmung), eine Alarmsirene bei hohem Füllstand, einen unabhängigen spannungsfreien Alarmausgang bei hohem Füllstand und einen allgemeinen Alarm.


Auf der Vorderseite der Schalttafel befindet sich eine Tafel mit Funktions- bzw. Alarmanzeigeleuchten (Versorgungsspannung in der Schalttafel, Pumpe in Betrieb, Pumpenausfallalarm, Hochstandalarm) sowie Drucktasten zum Starten und Stoppen der Pumpen und eine Reset-Taste, mit der das Gerät nach einem Überlastalarm zurückgesetzt werden kann. Es verfügt über einen Lasttrennschalter für den Zwangsstopp, der den Motor anhält und ein Anlaufen unter keinen Umständen zulässt, sowie über einen Betriebswahlschalter auf der Rückseite des Gehäusedeckels, der zwei Stellungen für das gleichzeitige oder zeitversetzte Anhalten der Pumpen aufweist.

Automatischer Betrieb der Pumpen gemäß den festgelegten Steuerungen und Schutzvorrichtungen oder manueller Betrieb, der den Zwangsbetrieb der Pumpen bewirkt, wobei die thermischen Schutzvorrichtungen der Pumpen aktiv bleiben. Der Zwangsstopp-Modus hält den Motor an und erlaubt es unter keinen Umständen, ihn zu starten. Automatisches Umschalten der Pumpen im Falle einer Störung, eines thermischen Ausfalls oder der Deaktivierung einer der Pumpen, so dass bei einem Störfall in der Wartungspumpe die andere Pumpe die Arbeit übernimmt. Das Gerät verfügt über zwei spannungsfreie Kontakte, einen für die Signalisierung oder Alarmaktivierung im Falle eines thermischen oder Hochalarms und einen weiteren Kontakt für eine Hochsirene, die gleichzeitig mit der eigenen Sirene des Geräts aktiviert wird.

Es ermöglicht den thermischen Schutz der Pumpe, so dass im Falle einer Überlastung oder eines Ausfalls einer der Phasen der thermische Sprung der Pumpe 7 Sekunden nach der Erkennung der Anomalie erfolgt, sowie den Schutz gegen das Festsetzen der Pumpen, so dass das Gerät im automatischen Zustand alle 23 Stunden der Inaktivität eine Sekunde Betrieb anwendet, um ein Festsetzen und eine Verschlechterung in langen Ruhezeiten zu vermeiden.


Wenn der Motor mit einem Klixon-Thermokontakt ausgestattet ist, kann dieser an die Klemmen in der Schalttafel angeschlossen werden, so dass das Gerät im Falle einer übermäßigen Erwärmung des Motors aufgrund eines thermischen Fehlers abschaltet.


Betrieb:



Die Hochalarmboje aktiviert die Pumpe im Falle einer Störung der übrigen Bojen. Ebenso ermöglicht der Ausfall einer Boje ihren unmittelbaren Vorgesetzten.


Merkmale:

• Hersteller

• Toscano
• Aktenzeichen: V2B
• Steuerung und Schutz von zwei Pumpen mit automatischer Abwechslung durch Bojen
• Doppelspannung 230/400Vac
• Automatische Umschaltung der Pumpen bei Ausfall oder Deaktivierung einer der Pumpen.
• Elektronisches Überlastrelais einstellbar von 0 bis 13A (pro Pumpe)
• Phasenausfallschutz
• Anti-Seizing-System für Pumpen
• Hochalarm-Sirene
• Allgemeiner Lasttrennschalter
• Leistungsschalter mit kalibrierten Leistungsschaltern
• Leistungsschütze
• Sicherheitssystem für Bojenausfall
• Drucktasten MAN-0-AUT für den automatischen (gemäß den festgelegten Steuerungen und Schutzvorrichtungen) oder manuellen Betrieb der Pumpe (Zwangslauf der Pumpe, wobei die Über- und Unterlastschutzvorrichtungen aktiv bleiben) und Stopp (stoppt den Motor und erlaubt unter keinen Umständen ein Anlaufen)
• Anzeigeleuchten für Spannung, Füllstand, Betrieb und Überlastung der Pumpe
• Reset-Taste für Überlastalarme (RESET)
• Steuerausgang für externe Sirene.
• Kontaktausgang für Hochstands- und Pumpenalarm
• Eingänge für den Thermokontakt des Klixon-Motors (nur für das 4-Float-Modell)
• Alle Bedienelemente mit 12/24 V für erhöhte Sicherheit
• Hochgeschützte Kabelverschraubungen

Technische Merkmale:

• Stromversorgung: 230/400 VAC (wählbar) - 50/60Hz
• Zulässige Spannungsschwankungen: +10% - 15%
• Höchststrom: 12A (pro Pumpe) AC3
• Überlasteinstellung: 0 - 13A
• Einstellung der Unterlast:
• Erhaltungsspannung: 12/24V
• Anschluss des Hochpegelalarmausgangs: Schließer
• Eingangsanschluss (Strom): Direkt am Schalter
• Ausgangsanschluss (Motor): Direkt am Schütz 4 mm2
• Befestigung: Wandmontage durch Klemmgabeln oder Krallen
• Arbeitstemperatur: -10 +55ºC
• Schutzart: IP56
• Abmessungen: 220 x 300 x 120 mm
• Gewicht: 3,5 kg

Verbindung:

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken

Material für den professionellen Gebrauch, das unter Einhaltung der am Installationsort geltenden Vorschriften zu installieren ist.
