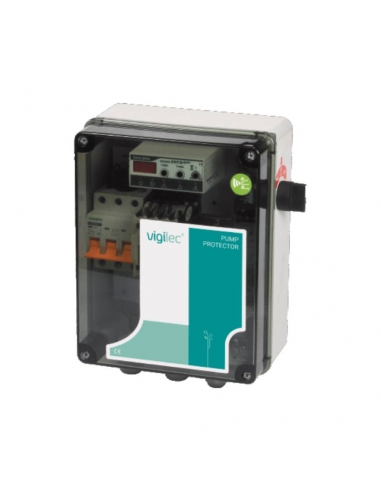

Modulare Steuer- und Schutztafel für 1 einphasige oder dreiphasige Pumpe bis zu 18 A, 230Vac-Versorgung, geeignet für Tauch- und Oberflächenpumpen. Sie bietet einen integrierten Pumpenschutz gegen Überlast, Unterlast, Phasenausfall (Drehstrompumpen) und Überspannung. Es verfügt über einen Anschluss zur Fernsteuerung mit 6 bis 24 Vac/dc Spannung oder potentialfreiem Kontakt, integriertes Display im Steuermodul und ist kompatibel mit dem PumpCheck Datenleser von Toscano.
Das in die modulare Schalttafel integrierte Steuermodul TZ1 ermöglicht die schnelle und einfache Einstellung des Stroms für den Über- und Unterlastschutz der Pumpe sowie die Einstellung der Rückstellzeit und der Sperrzeit. Auf dem Display werden Daten wie Pumpenstatus und Stromverbrauch, Betriebsarten und -zeiten, erkannte Fehler und Alarme angezeigt. Außerdem verfügt es über Anzeigeleuchten für Spannung, Pumpenbetrieb, Infrarotkommunikation (PumpCheck), Unterlast, Überlast/Phasenausfall und niedrigen Füllstand. Die geringe Größe des TZ1-Steuermoduls bietet mehr Platz und Komfort in der Schalttafel
Die Schalttafel verfügt über einen manuellen Betriebswahlschalter (Zwangsbetrieb), bei dem die Pumpe während des Betriebs nicht geschützt ist. Sie verfügt über einen Eingang für die Füllstandskontrolle, die über Sonden, Sonden mit zeitlicher Rückstellung, ohne Sonden oder über einen Durchflussdetektor erfolgen kann, sowie über einen externen spannungsfreien Steuereingang, der es ermöglicht, die Pumpe über einen Druckschalter oder einen Schwimmer sicher zu aktivieren oder zu deaktivieren, sowie über eine Uhr, ein Programmiergerät, ein Funkgerät, GSM usw.
Wandmontage durch direkte Schraubbefestigung oder mit Hilfe von Halterungen.
Betriebsarten (Pegelsteuerungseingänge)
Betriebsarten (externe Steuerung)
Merkmale:
- Hersteller Toscano
- Teilenummer: V1Z-230
- Stromversorgung: 230Vac - 50/60Hz
- Zulässige Spannungsschwankungen: -20%...+30%
- Motorstrombereich: 0,5.....18A / AC3
- Schutzmaßnahmen: Unterlast, Überlast, Phasenausfall, Überspannung, Fehler in der Pumpenverkabelung
- Füllstandskontrolle: Zwei Sonden, eine zeitgesteuerte Sonde, keine Sonden oder Durchflussdetektor
- Sperrzeit (Strömungsmelder): 15, 30, 60 oder 90 Sekunden (wählbar)
- Überlasteinstellung: 0,5...21A (Sprung in 7 Sekunden)
- Unterlasteinstellung: OFF - 0,5...21A (4 Sekunden Sprung)
- Rückstellzeit: Deaktivieren (OFF) oder von 3 Minuten bis zu 8 Stunden einstellbar
- Steuerspannung (Sonden/Knöpfe): 12V
- Externe Steuerung (EXT. ON/OFF): potentialfreier Kontakt oder Spannung von 6 bis 24Vac/dc
- Kabelverschraubungen: 2xM20 (Stromversorgung und Pumpe) / 2xM16 (Steuerung)
- Gespeicherte Informationen (PumpCheck): Pumpenbetriebsstunden, Anzahl der Starts, Anzahl der Alarme, letzter Alarmauslösestrom.
- Arbeitstemperatur: -10 +55ºC
- Schutzart: IP65
- Abmessungen: 240 x 190 x 110 mm
- Gewicht: 1,82 kg
Verdrahtung der Schalttafel:
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
Geräte für den professionellen Einsatz, die unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden müssen.
