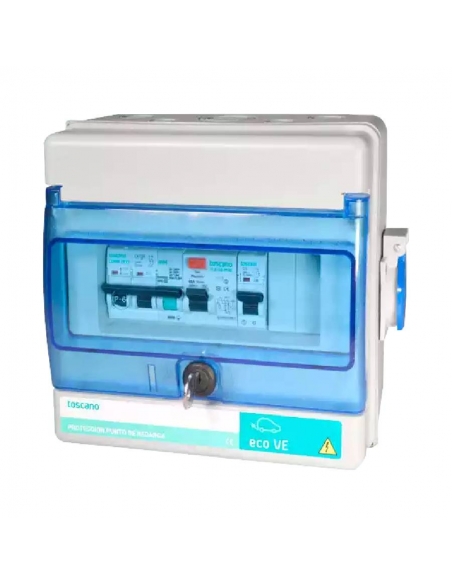

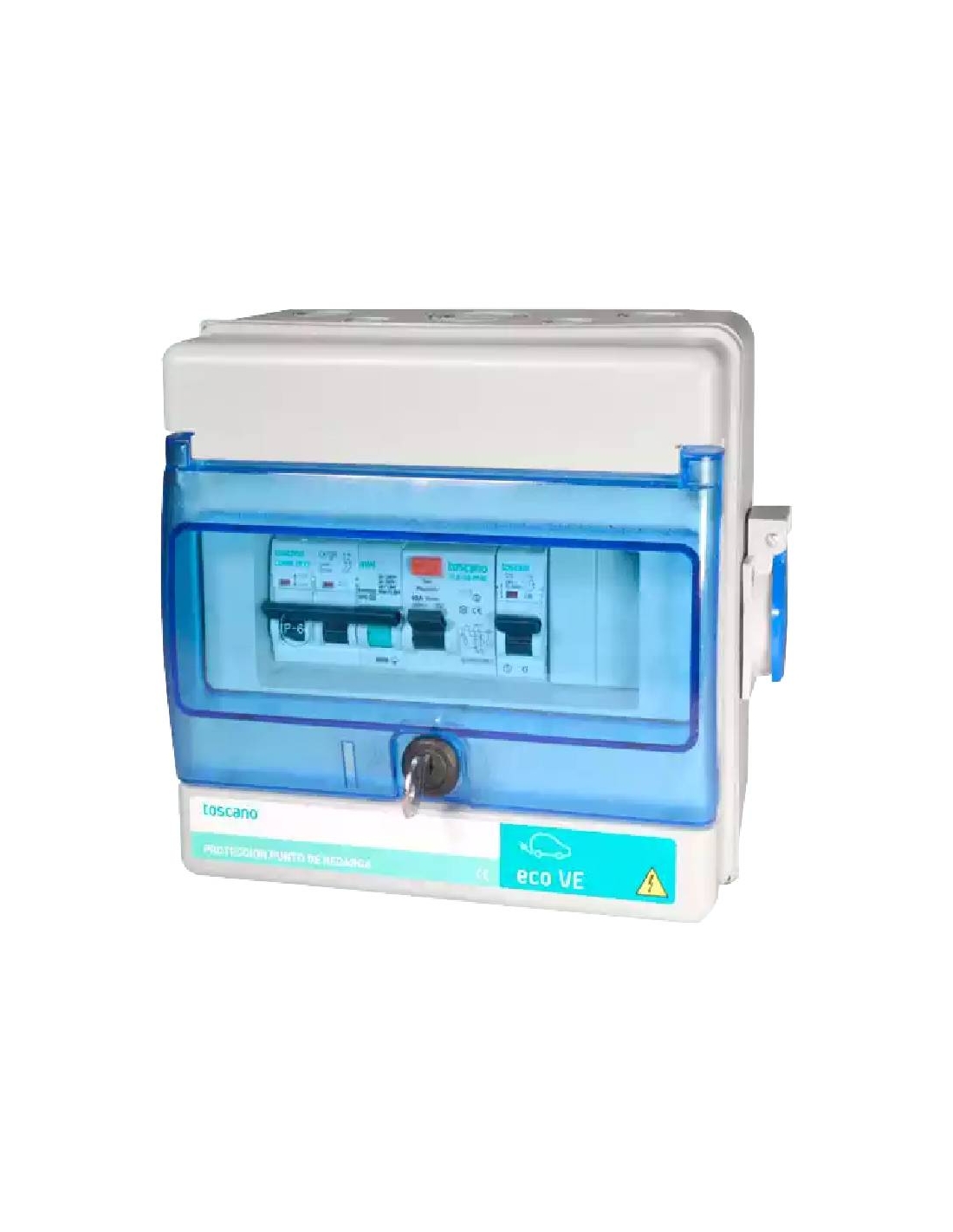

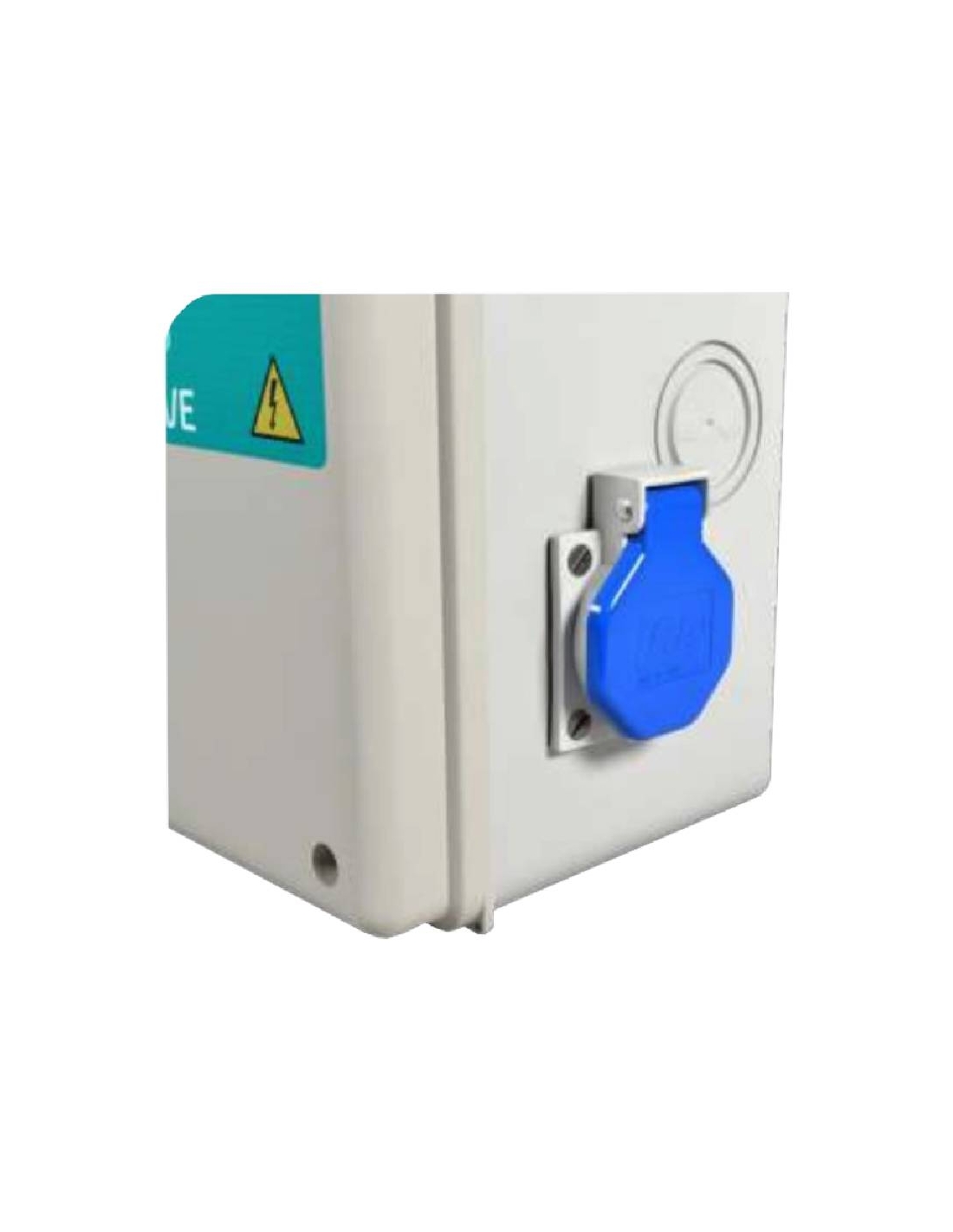

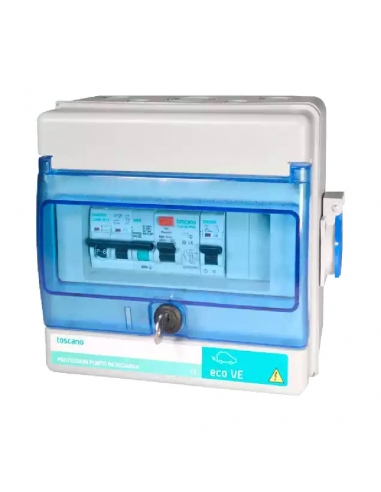

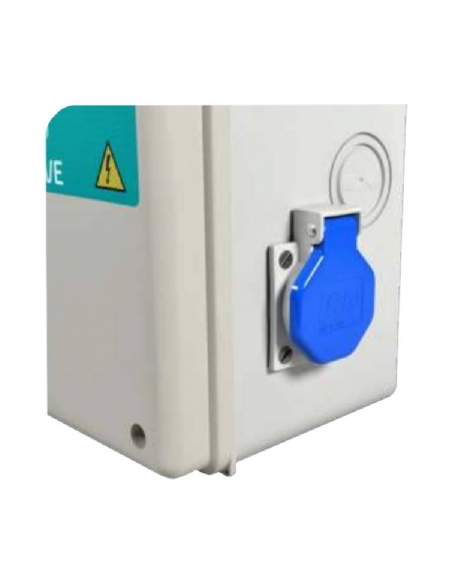

Schutzscheibe 2x25A aufladen elektroauto aufrüstung automatisch und Schuko-Steckdose ECO-VE-PRO-2P25T15S - Toscano

Die Steuer- und Schutztafeln ECO VE PRO sind für den Schutz von Ladestationen für Elektrofahrzeuge gemäß der Richtlinie ITC-BT-52 konzipiert.

Die Schutztafel ist sowohl mit einem Schutz gegen permanente als auch gegen transiente Überspannungen im elektrischen Netz ausgestattet und verfügt über aufrüstung automatisch und eine unendliche Impedanz.

>Der transiente Überspannungsschutz schützt die Ladestation vor Störungen im elektrischen Netz aufgrund von Gewittern und Blitzeinschlägen sowie Anschluss- und Trennungsmanövern von elektrischen Transformatoren, die das Netz versorgen. Der permanente Schutz gegen Überspannungen im Netz verhindert den Betrieb des Geräts, wenn die Eingangsspannung gemäß der Norm EN 50550 höher als 275 V ist.

Die COMBI-PRO-Geräte überwachen ständig den aktuellen Status und versorgen die Ladestation mit Strom, wenn die Bedingungen für die Stromversorgung optimal sind. Eine kurzzeitige Störung im Netz unterbricht also nicht die Stromversorgung. Das COMBI-PRO-System erkennt das Fehlen von Strom, indem es die Ladestation vom Netz trennt. Wenn der Strommangel auf eine Überschreitung des Stromverbrauchs in der Anlage zurückzuführen ist und der Zähler im Haus oder in der Anlage ein vollständiges Abschaltmanöver erfordert, muss das COMBI PRO nicht manuell abgeschaltet werden, sondern es genügt, die IGA im Haus oder in der Hauptstromanlage abzuschalten, und das automatische Wiederanschlusssystem, mit dem COMBI PRO ausgestattet ist, schließt die Ladestation wieder an.

Wenn die Unterbrechung auf ein Überstrom- oder Kurzschlussproblem in der Ladestation zurückzuführen ist, schaltet sich das Gerät nicht automatisch wieder ein. Es kann auch als Über- und Unterspannungsschutz (Unterspannung) konfiguriert werden. In diesem Fall schaltet das Gerät die Spannung ab, wenn sie unter 180 V fällt, und schaltet sich wieder ein, wenn sie über 210 V steigt und mindestens 10 Sekunden lang aufrechterhalten wird.

Der Verteiler wird bereits vorverdrahtet und mit allen Elementen fertig montiert geliefert.


Zusammenfassung der technischen Merkmale:

• Hersteller: Toscano
• Referencia: ECO-VE-PRO-2P25T15-S
• Stromstärke: 2x25A
• Nennleistung: 5.75kW
• Nennspannung: 240Vac (L/N) 50/60Hz
• Auslösekurve: C
• Schnittigkeit: 6kA
• Differenzial: Klasse A
• Ableitstrom: 30mA
• Überspannungsauslösespannung: >270Vac
• Ansprechzeit bei Überspannung: nach Norm EN 50550
• Rückstellzeit: 10 Sekunden.
• Wiedereinschaltspannung:
• Unterspannungs-Auslösespannung:
• Ansprechzeit Unterspannung: 10 Sek
• Rückstellzeit: 10 Sekunden
• Maximale transiente Spannung Uc: 320Vac (L/N)
• Schutzstufe Up (L/N)(N/PE):
• Maximaler Entladestrom (8/20us): 15kA
• Überspannungsschutzklasse: Klasse II
• Vigivolt-Schutzverbrauch: 0,1VA
• Maximaler Anschlussquerschnitt: 25mm²
• Umgebungsbereiche: -5º...+40ºC / 80º HR
• Schutzart: IP65
• Abmessungen (mm): 245x190x155
• Schloss: Metall-Schlüsselschloss.
• Normen: IEC61643-11 / EN61643-11 / IEC61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN60269-6:2011 / IEC60364-7-712:2017 RLV / EN 60947-3:2009/A2:2015 / EN31439-1:2012 / EN 61439-2:2012/A11:2018

Für weitere Informationen können Sie das Handbuch herunterladen, indem Sie auf die Registerkarte "ATTACHMENTS" klicken


Verbindung:

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Gebrauch, unter Einhaltung der am Installationsort geltenden Vorschriften installieren.
