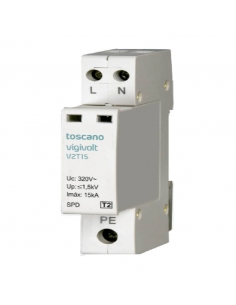

Transienter Überspannungsableiter, geerdeter Überspannungsableiter, Schmalprofil Typ II für zweiphasige Leitungen, Phase + Phase 230 Vac. 15kA. Auswechselbare Patronen mit Anzeige des Betriebszustands des Schutzelements. Dieses Element bietet Schutz gegen Überspannungen von sehr kurzer Dauer und hoher Energie, z. B. bei Blitzschlag.
Der Überspannungsschutz verfügt über eine Schutzvorrichtung, die das Gerät bei einer Beschädigung aufgrund einer Überlast abtrennt. In diesem Moment trennt die interne Anschlussvorrichtung den Schutz von der Stromversorgungsleitung, während die Statusanzeige auf rot wechselt und damit anzeigt, dass die Schutzvorrichtung ausgetauscht werden muss. Der Ersatzalarm ist deutlich auf der Vorderseite des Geräts angegeben. Für den Austausch der Schutzpatrone ist kein Spezialwerkzeug erforderlich.
Der Überspannungsschutz ist sehr einfach und leicht auf einer genormten DIN-Schiene zu installieren und ist für den Einsatz in zweiphasigen (Phase + Phase) 230Vac-Netzen, d.h. Installationen ohne 230Vac-Neutralleiter, vorgesehen. Dieses Gerät kann nicht an einphasigen Leitungen verwendet werden.
Der transiente Überspannungsableiter schützt vor sehr kurzzeitigen und energiereichen Überspannungen, z. B. durch Blitzschlag oder große Schaltvorgänge auf Hochspannungsleitungen, er bietet keinen Schutz vor dauerhaften oder lang anhaltenden Überspannungen (>8μsec). Nicht geeignet zum Schutz gegen dauerhafte Überspannungen.
Geeignet für den Einsatz in Hausinstallationen, Fahrzeugladestationen und in der Industrie.
Technische Merkmale:
- Hersteller Toscano
- Best.-Nr.: V2T-15B
- Anzahl der Pole: 2 (Phase + Phase) im schmalen Profil.
- Nennspannung (Un): 230 Vac
- Maximale Spannung (Uc): 320 Vac
- Frequenz: 50-60 Hz
- Schutzniveau (Up): ≤1,5 kV
- Maximaler Entladestrom (8/20μs) Imax (L/L): 15 kA
- Maximaler Entladestrom (8/20μs) Imax (L/PE): 15 kA
- Nennstrom (In) 8/20µs: 8 kA
- Klasse: II
- Ansprechzeit bei Überspannung: ≤25 ns
- Maximaler Kabelquerschnitt an den Klemmen: 16 mm2
- Maximale Vorabsicherung: 63 A gL
- Abmessungen: 18x90x71 mm (Breite x Höhe x Tiefe)
- anzahl der DIN-Module: 1
- Temperaturbereich: -40º ÷ +80ºC
- Schutzart: IP20
- Optische Fehleranzeige: JA
- Auswechselbare Patronen: JA
- Ungefähres Gewicht: 140g
- Normen: IEC 61643-1 / EN 61643-11
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Bei der Verwendung von Materialien für den professionellen Einsatz müssen die am Installationsort geltenden Vorschriften eingehalten werden.
