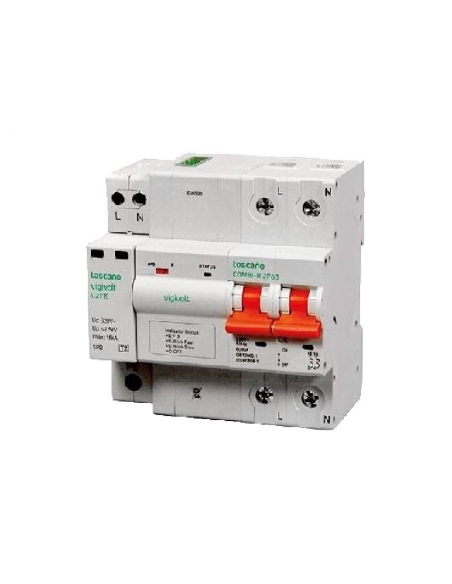

Einphasiger transienter Überspannungsschutz TYP 2 und permanent + IGA 2x40A automatische Rückstellung COMBI-PRO-2P40T15 - Toscan

Kombiniertes Schutzset gegen transiente Überspannungen (geerdeter Ableiter) und permanente Überspannungen, in Verbindung mit einem 2-poligen Leistungsschalter (IGA) mit einem Ausschaltvermögen von 6kA gemäß IEC-EN 63052, Kurve "C". Sie ermöglicht den Wiederanschluss der neuen intelligenten Zähler gemäß Diagramm 2 der Norm ITC-BT-52.

Im Falle einer Auslösung aufgrund von Überstrom, Kurzschluss oder manueller Abschaltung wird das Gerät nicht automatisch zurückgesetzt.

Überspannung: Wenn die Spannung 270 V überschreitet, löst das Gerät die IGA aus. Die Dauer der Auslösung hängt von der Höhe der festgestellten Überspannung ab (gemäß den Spezifikationen der Norm UNE-EN50550). Wenn die Spannung unter 255 V fällt und mindestens 10 Sekunden lang anhält, setzt das Gerät die IGA zurück, indem es die Spannung wieder an das Netz anlegt.

Unterspannung: Fällt die Spannung für mehr als 10 Sekunden unter 180 V, schaltet das Gerät die IGA ab und die Anlage ist ohne Versorgung. Wenn sich die Spannung für mehr als 10 Sekunden über 210 V stabilisiert, setzt das Gerät die IGA automatisch zurück.

Im Falle einer transienten Überspannung absorbiert das Gerät diese, indem es sie gegen Erde ableitet, und verhindert so, dass sie die an das Netz angeschlossenen Geräte beschädigt. Wenn der Schutz aufgrund einer transienten Überspannung unwirksam wird, zeigt das Gerät das Warnfenster in Rot an. In diesem Fall ist das Schutzmodul nicht mehr funktionsfähig und muss durch ein anderes, steckbares und leicht austauschbares Modul ersetzt werden

Das Modul umfasst:

• IGA 2x40A automatische Wiedereinschaltung
• Permanenter Über- und Unterspannungsableiter
• Transienter Überspannungsschutz (geerdeter Ableiter)

Die gesamte Baugruppe wird komplett montiert und vorverdrahtet geliefert

Allgemeine Merkmale:

• Hersteller Toscano

• Bestell-Nr.: COMBI-PRO-2P40T15
• Nennbetriebsspannung: 230VAC
• Frequenz: 50-60 Hz
• Maximaler Klemmenquerschnitt: 25 mm
• Schutzart: IP20
• Montage: DIN-Schiene
• Anzahl der DIN-Module: 5
• Normen: UNE-EN 60898 / UNE-EN 50550

Überspannung:

• Auslösespannung: >270VAC ± 2%
• Ansprechzeit bei Überspannung: gemäß der Norm UNE-EN 50550
• Rückstellzeit: 10 Sekunden
• Wiedereinschaltbare Spannung:

Unterspannung:

• Auslösespannung:
• Reaktionszeit bei Unterspannung: 10 Sekunden
• Wiedereinschaltzeit: 10 Sekunden
• Wiedereinschaltspannung: > 210VAC ± 2% IGA: > 210VAC ± 2% IGA: > 210VAC ± 2% IGA

IGA:

• Nennstrom: 40A
• Kurve: C
• Ausschaltvermögen: 6kA

Vorübergehend:

• Maximale Spannung Uc: 320VAC (L/N)
• Schutzstufe Auf (L/N):
• Schutzstufe Auf (N/PE):
• Maximaler Entladestrom (8/20µs) Imax (L/N): 15kA
• Nennentladestrom (8/20µs) In (L/N): 8kA
• Maximaler Entladestrom (8/20µs) Imax (N/PE): 15kA
• Nennentladestrom (8/20µs) In (N/PE): 10kA
• Vorabsicherung: 63A gL
• Art: 2
• Normen: IEC 61643-11/ EN 61643-11

Für den korrekten Betrieb des Geräts ist es notwendig, die Klemme "REMOTE" an die Phase der elektrischen Installation anzuschließen. Die Phase muss ebenfalls an die Klemme "L" und der Nullleiter an die Klemme "N" angeschlossen werden.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
