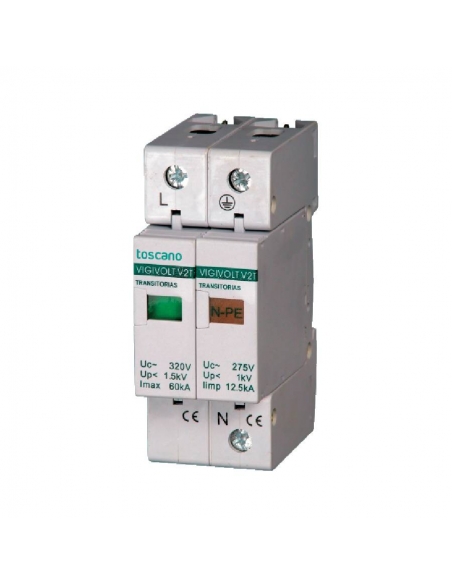

Transienter Überspannungsableiter, geerdeter Ableiter, für einphasige Leitungen, Phase+Neutral 230 Vac. 60kA. Auswechselbare Patronen mit Anzeige des Betriebszustands des Schutzelements. Dieses Element bietet Schutz gegen Überspannungen von sehr kurzer Dauer und hoher Energie, z. B. bei Blitzschlag.
Der Überspannungsschutz verfügt über eine Schutzvorrichtung, die das Gerät bei einer Beschädigung aufgrund einer Überlast abtrennt. In diesem Moment trennt die interne Anschlussvorrichtung den Schutz von der Stromversorgungsleitung, während die Statusanzeige auf rot wechselt und damit anzeigt, dass die Schutzvorrichtung ausgetauscht werden muss. Der Ersatzalarm ist deutlich auf der Vorderseite des Geräts angegeben. Für den Austausch der Schutzpatrone ist kein Spezialwerkzeug erforderlich.
Der Überspannungsschutz ist sehr einfach und leicht auf einer Standard-DIN-Schiene zu installieren und ist für den Einsatz in einphasigen (Phase + Nullleiter) 230Vac-Netzen konzipiert. Dieses Gerät kann nicht auf zweiphasigen Leitungen verwendet werden.
Der transiente Überspannungsableiter schützt vor sehr kurzzeitigen und energiereichen Überspannungen, z. B. durch Blitzschlag oder große Schaltvorgänge auf Hochspannungsleitungen, er bietet keinen Schutz vor permanenten oder lang anhaltenden Überspannungen (>8μsec). Nicht geeignet zum Schutz gegen dauerhafte Überspannungen.
Geeignet für den Einsatz in Hausinstallationen, Fahrzeugladestationen und in der Industrie.
Technische Merkmale:
- Hersteller Toscano
- Art.-Nr.: V2T-60
- Anzahl der Pole: 2 (Phase+Neutral)
- Nennspannung (Un): 230 Vac (L/N)
- Maximale Spannung (Uc): 320 Vac (L/N)
- Frequenz: 50-60 Hz
- Schutzniveau (Up): ≤1,5kV (N/PE) ≤1,8kV (L/PE)
- Impulsstrom (Imp): 12,5kA
- Maximaler Entladestrom (8/20µs) Imax: 60kA
- Nennentladestrom (8/20µs) Imax: 30kA
- Ansprechzeit bei Überspannung: ≤25ns
- Maximaler Kabelquerschnitt an den Klemmen: 25mm²
- Maximale Vorsicherung: 160A gL
- Abmessungen: 36 x 90 x 71 mm(B x H x T)
- anzahl der DIN-Module: 2
- Temperaturbereich: -40º ÷ +80ºC
- Schutzart: IP20
- Optische Fehleranzeige: JA
- Auswechselbare Patronen: JA
- Ungefähres Gewicht: 250g
- Normen: IEC 61643-11 / EN 61643-11
- Art: 1+2
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, es ist zwingend erforderlich, die am Installationsort geltenden Vorschriften zu beachten.
