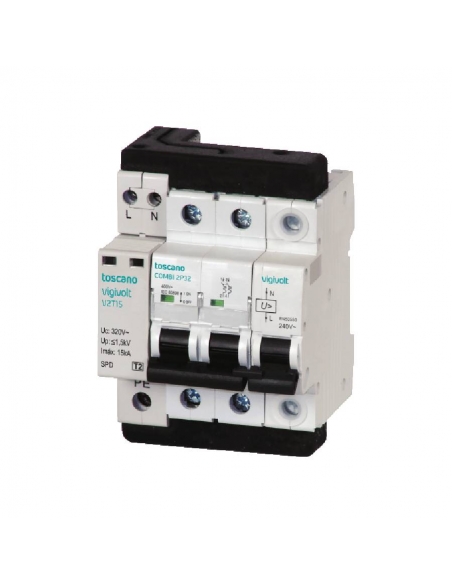

Kombiniertes Schutzset gegen transiente Überspannungen (geerdeter Ableiter) und permanente Überspannungen, verbunden mit einer 2-poligen Abschaltvorrichtung (IGA) mit einem Ausschaltvermögen von 10kA gemäß IEC-EN 63052, Kurve "C".
Die Funktion dieses Schutzmoduls besteht darin, das einphasige Stromnetz abzuschalten, wenn es dauerhaft mit einer höheren Spannung beaufschlagt wird, als es erhalten sollte, und die durch Blitzeinschläge oder das Umschalten von Stromverteilungsleitungen verursachten transienten Überspannungen gegen Erde abzuleiten.
Wenn eine der Auslösespulen mit einer Spannung von mehr als 265 V AC beaufschlagt wird, öffnen sich die IGA-Kontakte, so dass alle vom Schutzgerät VIGIVOLT COMBI versorgten Stromkreise spannungslos sind. Wenn das Gerät einer transienten Überspannung ausgesetzt ist, wird diese gegen Erde abgeleitet, so dass sie die Anlage so wenig wie möglich vom Schutzgerät beeinflusst.
Geeignet für den Einsatz in Hausinstallationen, Ladestationen für Elektrofahrzeuge und in der Industrie.
Das Angebot umfasst:
- 2-polige IGA (zweiphasig): 2x63A
- Permanenter Überspannungsschutz
- Schutz vor transienten Überspannungen
Die gesamte Baugruppe wird komplett montiert und vorverdrahtet geliefert
Technische Daten:
- Hersteller Toscano
- Bestell-Nr.: COMBI-2P63T15B
- Betriebsspannung: 240VAC
- Frequenz: 50-60Hz
- Nennstrom des Leistungsschalters: 63A
- Anzahl der geschützten Pole: 2 (2x63A)
- Ausschaltvermögen des Leistungsschalters: 10kA
- Auslösespannung: >265Vac ±2%
- Ansprechzeit bei Überspannung: Gemäß der Norm UNE-EN 50550
- Auslösekurve des Leistungsschalters: "C"
- Maximale Spannung (Uc): 320Vac (L/L)
- Schutzstufe Auf:
- Maximale Entladungsstärke (8/20µs) Imax : 15kA (L/L) (L/PE)
- Nennentladestrom (8/20µs) In: 8kA (L/L) (L/PE)
- Ansprechzeit bei Überspannung: ≤25ns
- Vorabsicherung: 63A gL
- Art: 2
- Maximaler Kabelquerschnitt an den Klemmen: 16 mm2
- Anzahl der belegten Module auf DIN-Schiene: 4
- Normen: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11
Für den korrekten Betrieb des Geräts müssen die Phasen an die Klemmen "L" angeschlossen werden
Hinweis: Das Schutzvermögen gegen transiente Überspannungen hängt in hohem Maße von der Qualität des Erdungssystems ab.
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
