Transiente und permanente Überspannungsableiter IGA 2x63A 10kA - Hyundai Electric

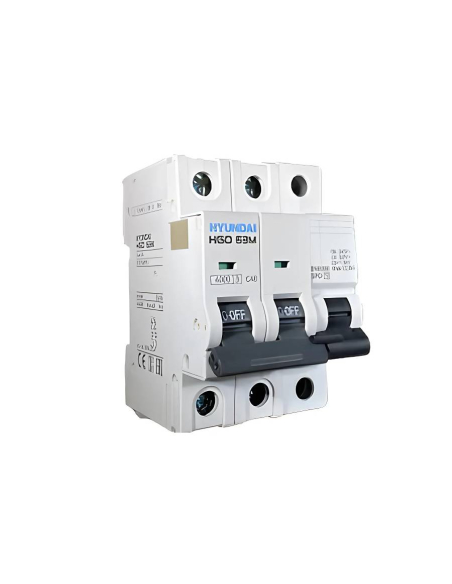

Kombinierter Schutzsatz gegen transiente (Erdableiter) und permanente Überspannungen verbunden mit einem 2-poligen Schaltgerät (IGA) mit einem Abschaltvermögen von 10kA gemäß UNE EN60898, Kurve „C“.

Die Funktion dieses Schutzmoduls besteht darin, das einphasige elektrische System zu trennen, wenn es dauerhaft einer höheren Spannung ausgesetzt ist als vorgesehen, und die durch Blitzeinschläge oder das Schalten von Stromverteilungsleitungen verursachten vorübergehenden Überspannungen zur Erde abzuleiten.

Dieses sehr kompakte und einfach zu installierende Gerät bietet einen sehr hohen Schutz sowohl gegen vorübergehende als auch dauerhafte Überspannungen sowie Leitungsschutz durch den Einbau eines IGA (magnetothermisch) mit einem Abschaltvermögen von 10 kA. Es verfügt über eine visuelle Schneidstatusanzeige.

Im Lieferumfang enthalten:

• 2-poliger IGA (einphasig): 2 x 63 A.
• Permanenter Überspannungsschutz.
• Überspannungsschutz (Erdableiter).

Die gesamte Baugruppe wird fertig verdrahtet geliefert.

Neutralleiterlage auf der rechten Seite, die Neutralleiterstellung muss unbedingt eingehalten werden, auch wenn der IGA 2-polig abgesichert ist.

technische Eigenschaften:

• Hersteller/Lieferant: Hyundai Electric
• Art.-Nr.: ST-2P63
• Nennspannung (Un) 230VAC.
• Nominale Intensität des Magnetometers, : 63A.
• Anzahl der abgesicherten Pole: 2 (2x63A).
• Schneiden von Energie aus dem Magnetothermin : 10000 kA (gemäß IEC/EN60898).
• Brennkurve: „C“.
• Dauerhafte obere Auslösespannung: 265 Vac.
• Reaktionszeit für dauerhafte Überspannung:
• 275 V Wechselspannung: ca. 7 Sek.
• 300 V Wechselspannung: ca. 3 Sek.
• 350 V Wechselspannung: ca. 0,5 s.
• 400 V Wechselspannung: ca. 0,15 s.
• Nominelle transiente Entladungsintensität (In): 5kA.
• Maximale transiente Entladungsintensität (Imax): 15 kA.
• Schutzspannung (Up): =
• Gerätetyp (Klasse): II.
• Maximaler Kabelquerschnitt in den Klemmen: 10 mm ² (IGA) 6 mm ² (Modul).
• Anzahl der belegten Module auf der DIN-Schiene: 4.
• Vorschriften: EN 60898 / EN 50550 / IEC 61643-11.
• Kennzeichnung: CE.

Hinweis: Die Überspannungsschutzfähigkeit hängt stark von der Qualität des Erdungsmaterials ab.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Angehängte Dateien“ klicken.

Verwenden Sie das Material fachgerecht und installieren Sie es unter Einhaltung der am Installationsort geltenden Vorschriften.
