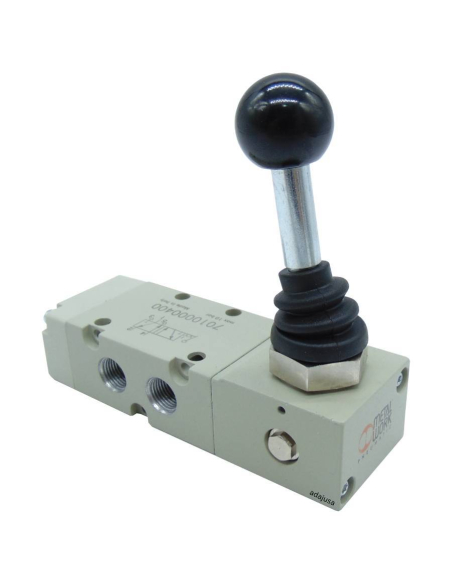

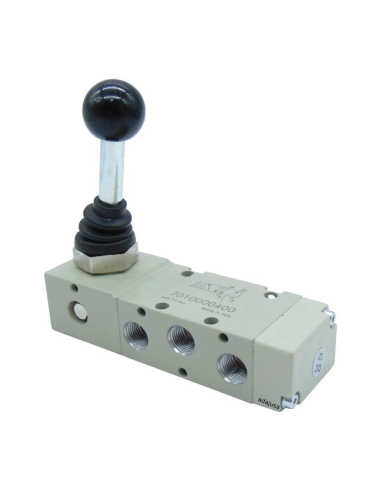

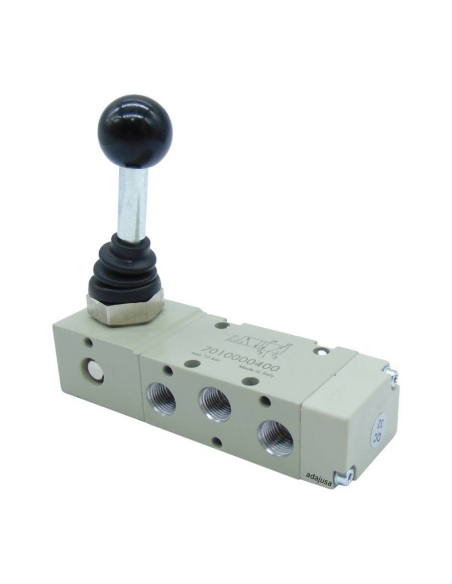

Handhebelventil 1/4 5/3 geschlossen Zentren Federrückzug Hebel 90 Grad - Metal Work

1/4 Handhebelventil mit 3 Stellungen, geschlossene Zentren, Federrückstellung, das Ventil wird betätigt, wenn der Hebel betätigt wird, und kehrt in die Ruhestellung zurück, wenn der Hebel nicht mehr betätigt wird, für die Steuerung von doppelt wirkenden Zylindern, das Ventil hat 3 Stellungen, in einer davon fährt der Zylinder vor, in der mittleren bleibt der Zylinder stehen, hält aber den Druck (die Kraft) aufrecht, so dass die in seinen Ausgängen vorhandene Luft nicht entweichen kann, und in der anderen Stellung ist der Zylinder eingefahren

Es kann auch als Absperrventil und für allgemeine Zwecke verwendet werden

Technische Merkmale:

• Hersteller: Metal Work.
• Aktenzeichen: MAV 36 LES CC.
• Code: 7020001000.
• Fluid: Druckluft oder Vakuum, mit oder ohne Schmierung.
• Ventilgehäuse: Aluminium.
• Spulenmaterial: vernickeltes Aluminium.
• Dichtungen: NBR.
• anzahl der Wege: 5.
• Größe: 1/4".
• Positionen: 3 geschlossene Zentren, Federrücklauf.
• Kontrolle: Mit dem Hebel.
• Arbeitsdruck: Vakuum÷10 bar.
• Temperatur: -10-60°C.
• Nenndurchmesser: 7,5
• Leitwert C (Nl/min - bar): 264.26
• Kritisches Verhältnis b (bar/bar): 0,27
• Durchflussmenge bei 6bar ΔP 0,5bar: 750 Nl/min.
• Durchflussmenge bei 6bar ΔP 1bar: 1100 Nl/min.
• Einbau: in jeder Lage.

Geräte für den professionellen Einsatz sind unter Beachtung der am Installationsort geltenden Vorschriften zu installieren.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
