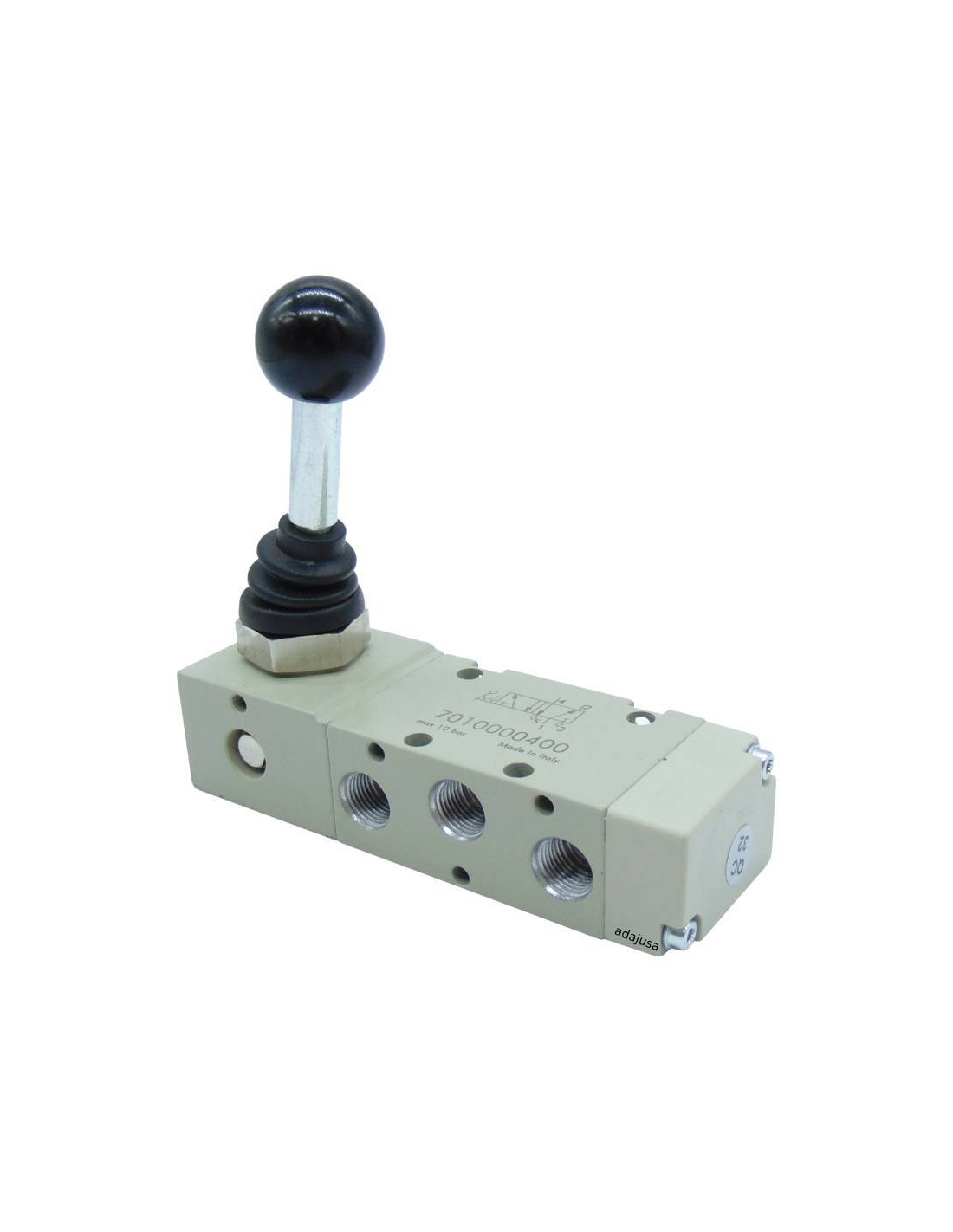

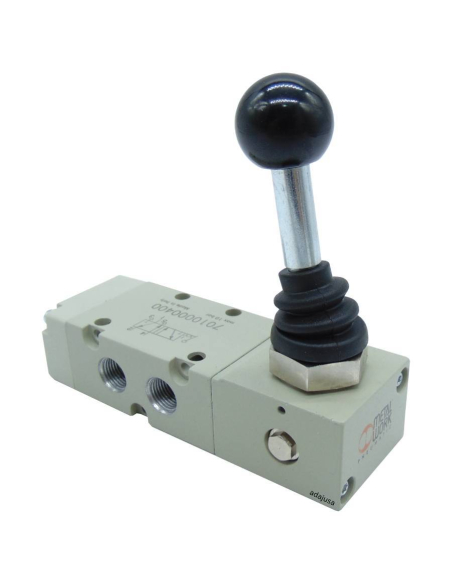

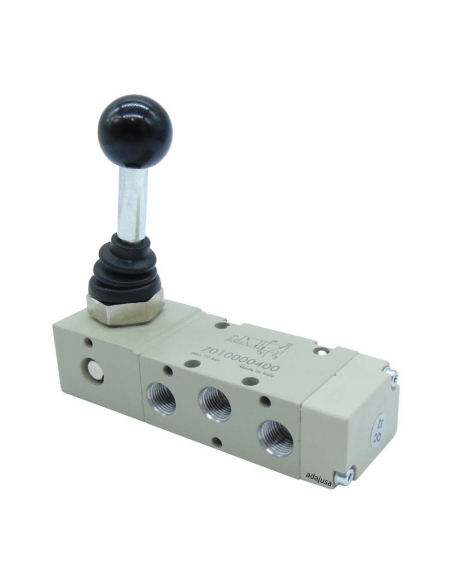

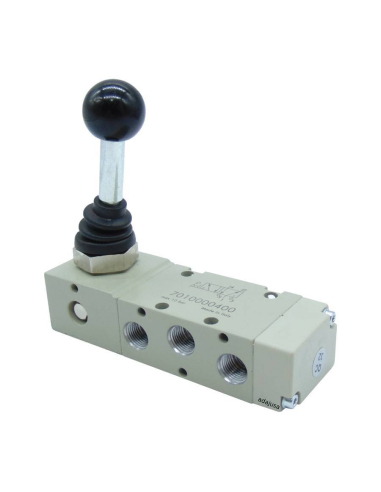

Handhebelventil 1/4 5/3 feste Spitzen geschlossen - Metal Work

Handbetätigtes Ventil 1/4 mit 3 Stellungen, geschlossene Zentren, 3 feste Stellungen, das Ventil wechselt die Stellung, wenn der Hebel betätigt wird, und bleibt in dieser Stellung, bis es die Stellung wechselt, zur Steuerung von doppeltwirkenden Zylindern hat das Ventil 3 Stellungen, in einer davon fährt der Zylinder vor, in der mittleren bleibt der Zylinder stehen, hält aber den Druck (die Kraft) aufrecht, so dass die in seinen Auslässen vorhandene Luft nicht entweichen kann, und in der anderen Stellung ist der Zylinder eingefahren

Es kann auch als Absperrventil und für allgemeine Zwecke verwendet werden

Technische Merkmale:

• Hersteller: Metal Work.
• Bezug: MAV 36 LEO CC.
• Code: 7020000500
• Fluid: Druckluft oder Vakuum, mit oder ohne Schmierung.
• Ventilgehäuse: Aluminium.
• Material des Schlittens: Vernickeltes Aluminium.
• Dichtungen: NBR.
• anzahl der Wege: 5.
• Größe: 1/4".
• Positionen: 3 geschlossene Zentren
• Kontrolle: Mit dem Hebel.
• Arbeitsdruck: Vakuum÷10 bar.
• Temperatur: -10-60°C.
• Nenndurchmesser: 7,5
• Leitwert C (Nl/min - bar): 264.26
• Kritisches Verhältnis b (bar/bar): 0,27
• Durchflussmenge bei 6bar ΔP 0,5bar: 750 Nl/min.
• Durchflussmenge bei 6bar ΔP 1bar: 1100 Nl/min.
• Einbau: in jeder Lage.

Geräte für den professionellen Einsatz sind unter Beachtung der am Installationsort geltenden Vorschriften zu installieren.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
