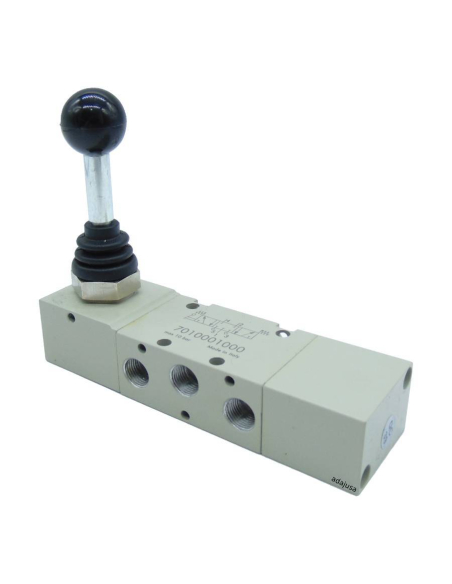

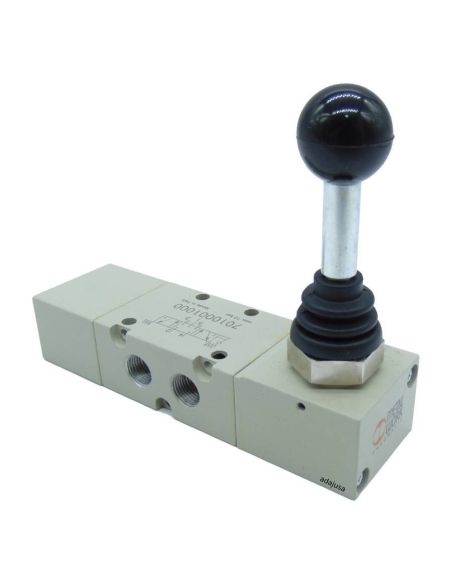

Handhebelventil 1/4 5/3 Zentren Druckrückholfeder Hebel 90 Grad - Metal Work

1/4 Handhebelventil mit 3 Stellungen, Druckmittelpunkt, Federrückstellung, das Ventil wird betätigt, wenn der Hebel betätigt wird, und kehrt in die Ruhestellung zurück, wenn der Hebel nicht mehr betätigt wird, zur Steuerung von doppeltwirkenden Zylindern, das Ventil hat 3 Stellungen, in einer davon bewegt sich der Zylinder vorwärts, in der mittleren erhält der Zylinder Druck von beiden Seiten, und in der anderen Stellung wird der Zylinder zurückgezogen

Es kann auch als Durchgangs- oder Absperrventil und für allgemeine Zwecke verwendet werden

Technische Merkmale:

• Hersteller: Metal Work.
• Teilenummer: MAV 36 LES PC.
• Code: 7020001100
• Fluid: Druckluft oder Vakuum, mit oder ohne Schmierung.
• Ventilgehäuse: Aluminium.
• Material der Spule: vernickeltes Aluminium.
• Dichtungen: NBR.
• anzahl der Wege: 5.
• Größe: 1/4".
• Positionen: 3 Druckzentren
• Kontrolle: Mit dem Hebel.
• Arbeitsdruck: Vakuum÷10 bar.
• Temperatur: -10-60°C.
• Nenndurchmesser: 7,5
• Leitwert C (Nl/min - bar): 264.26
• Kritisches Verhältnis b (bar/bar): 0,27
• Durchflussmenge bei 6bar ΔP 0,5bar: 750 Nl/min.
• Durchflussmenge bei 6bar ΔP 1bar: 1100 Nl/min.
• Einbau: in jeder Lage.

Geräte für den professionellen Einsatz sind unter Beachtung der am Installationsort geltenden Vorschriften zu installieren.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
