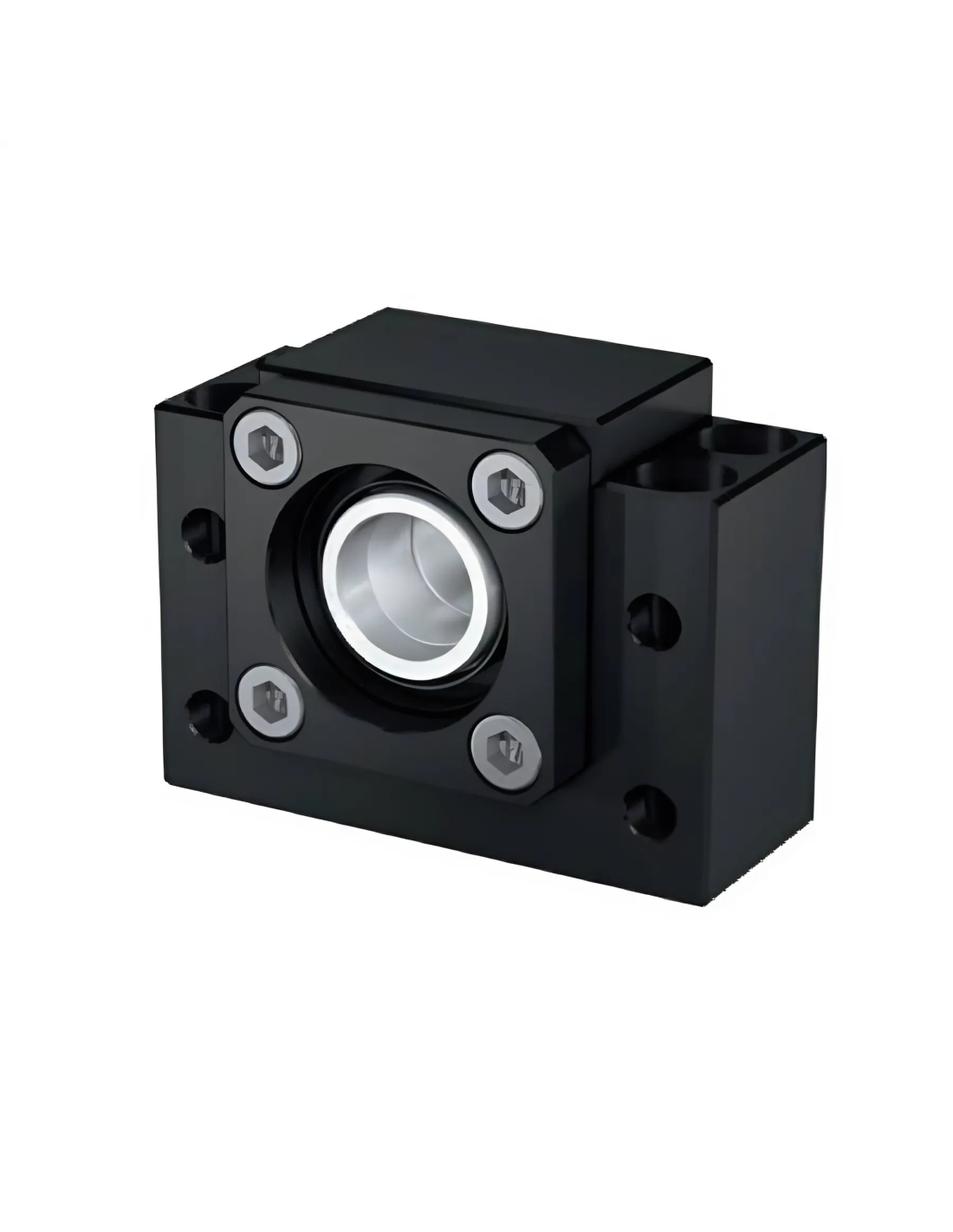

Feststehender Kugelgewindeträger BK 15 - Hiwin

BK 15 Festlager für Kugelgewindespindel mit Nenndurchmesser 20 mm, mit zwei Hochpräzisions-Schrägkugellagern 7002A P0.


Für einen einwandfreien Betrieb benötigen Kugelgewindespindeln Lagerstellen an ihren Enden; da die Spindeln axiale und radiale Kräfte aufnehmen und erzeugen, benötigen sie eine feste Lagerung an einem Ende und eine Abstützung oder schwimmende Lagerung am anderen Ende.

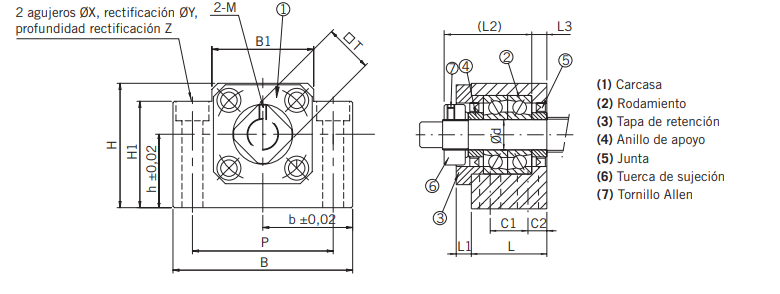

Feststehende BK-Gehäuse nehmen die auf die Spindel wirkenden Kräfte auf und verhindern eine axiale Bewegung, so dass der Kugelgewindetrieb sicher befestigt werden kann und eine hohe Steifigkeit aufweist. Sie bestehen aus zwei Schrägkugellagern der Serie 7000, einer Spannmutter zum korrekten Vorspannen der Lager, einem Deckel aus retention und einem Stützring. Diese Gehäuse werden an der Spindel auf der Motorseite montiert, wo die Antriebskraft angreift.

BK-Gehäuse eignen sich für die Gewährleistung von Stabilität und Genauigkeit in linearen Bewegungsanwendungen, sie bieten eine starke Unterstützung für die Spindel und sorgen für eine längere Lebensdauer der Spindel und eine bessere Spindelleistung, indem sie den Spindelverschleiß reduzieren. Ihre starre Konstruktion minimiert die Spindeldurchbiegung und gewährleistet die Ausrichtung und Genauigkeit der Bewegung.

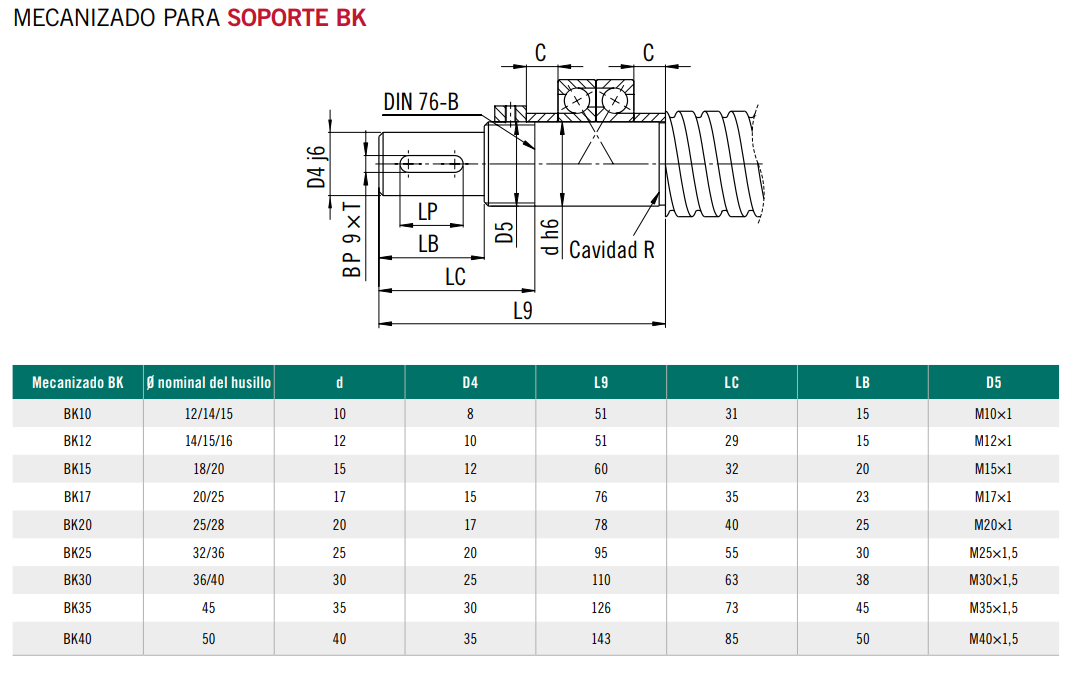

Die Spindelhöhe des BK-Festlagers lagerung ist auf die des BF-Lagers lagerung abgestimmt. Die für das BK-Festlager geeignete Spindelendenbearbeitung ist der Typ E9-xx.





Hersteller: HIWIN
Artikel-Nr.: BK15

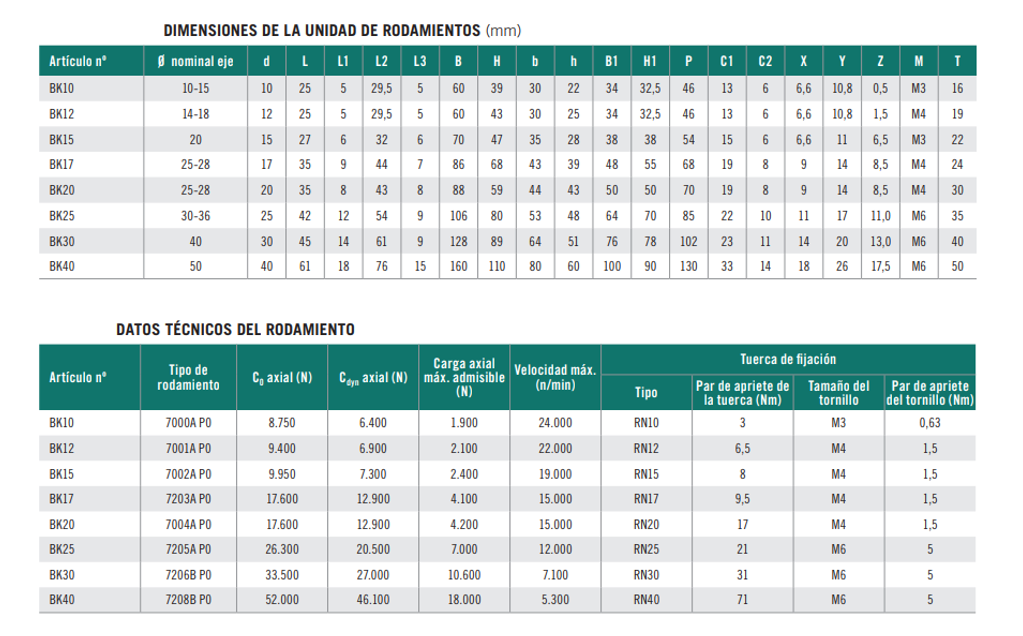

Abmessungen und Lagereigenschaften:

Andere Größen auf Anfrage.



Material für den professionellen Einsatz, Einbau unter Beachtung der am Einbauort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
