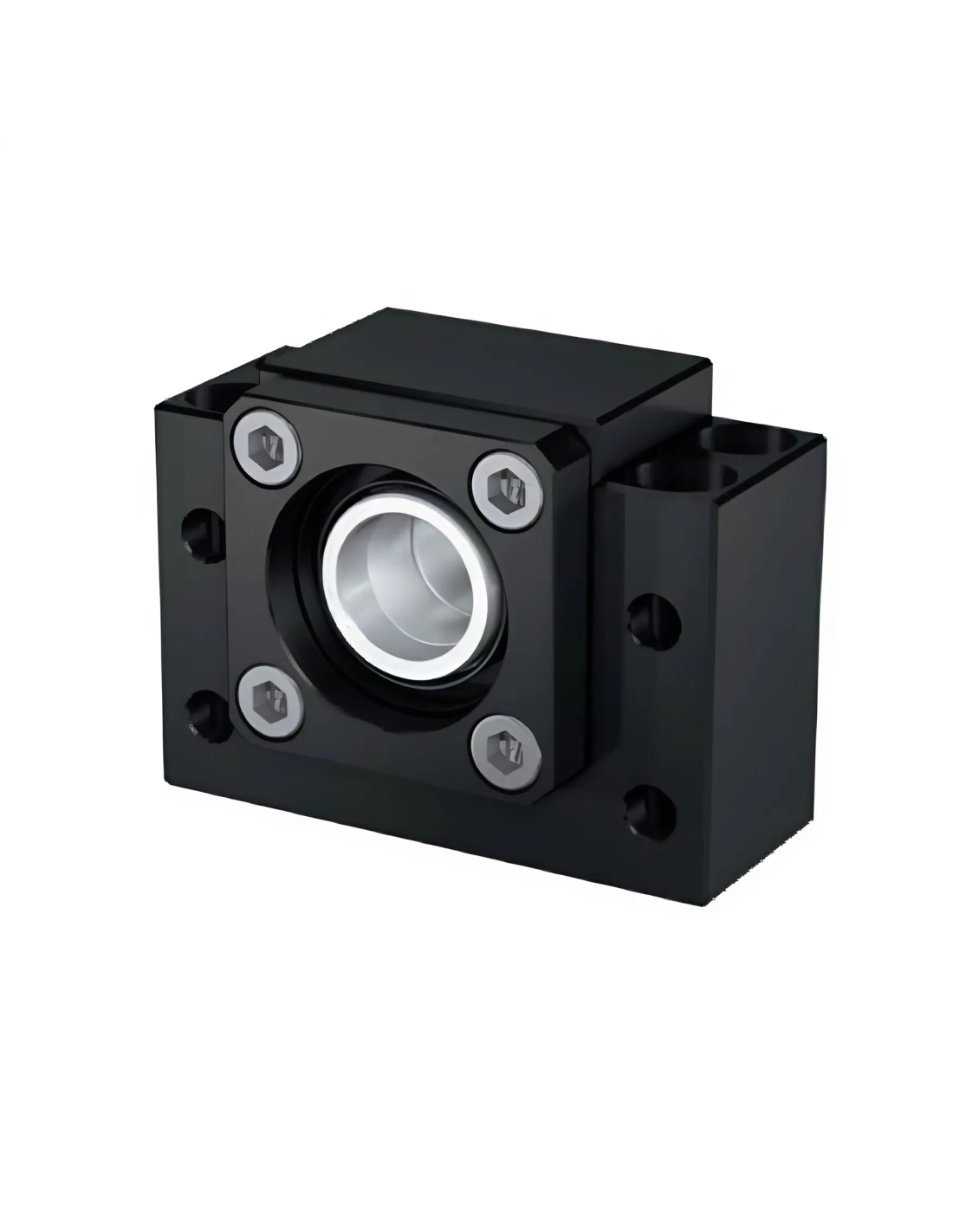

Feststehender Kugelgewindeträger BK 17 - Hiwin

Festlager BK 17 für Kugelgewindespindeln mit einem Wellen-Nenndurchmesser von 25 - 28 mm, einschließlich zweier Hochpräzisions-Schrägkugellager 7003A P0.


Da die Spindeln axiale und radiale Kräfte aufnehmen und erzeugen, benötigen sie an einem Ende eine feste und am anderen Ende eine schwimmende Lagerung.

Die BK-Festlagergehäuse nehmen die Spindellasten auf und verhindern axiale Bewegungen, indem sie die Kugelgewindespindel fest fixieren und eine hohe Steifigkeit bieten. Sie bestehen aus zwei Schrägkugellagern der Serie 7000, einer Spannmutter zum korrekten Vorspannen der Lager, einem Deckel aus retention und einem Stützring. Diese Gehäuse werden an der Spindel auf der Motorseite montiert, an der die Antriebskraft angreift.

BK-Gehäuse eignen sich für die Gewährleistung von Stabilität und Genauigkeit in linearen Bewegungsanwendungen, sie bieten eine starke Unterstützung für die Spindel, was zu einer längeren Lebensdauer der Spindel und einer verbesserten Spindelleistung führt, da der Spindelverschleiß reduziert wird. Ihre starre Konstruktion minimiert die Spindeldurchbiegung und gewährleistet die Ausrichtung und Genauigkeit der Bewegung.


Die Spindelhöhe des BK-Festlagers lagerung ist auf die des BF-Lagers lagerung abgestimmt. Die für das BK-Festlager geeignete Spindelendbearbeitung ist der Typ E9-xx.





Hersteller: HIWIN
Artikelnummer: BK17




Abmessungen und Eigenschaften des Lagers:

Für andere Größen bitte Rücksprache halten.



Material für den professionellen Einsatz, Einbau unter Beachtung der am Einbauort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf den Reiter "Anhänge" klicken
