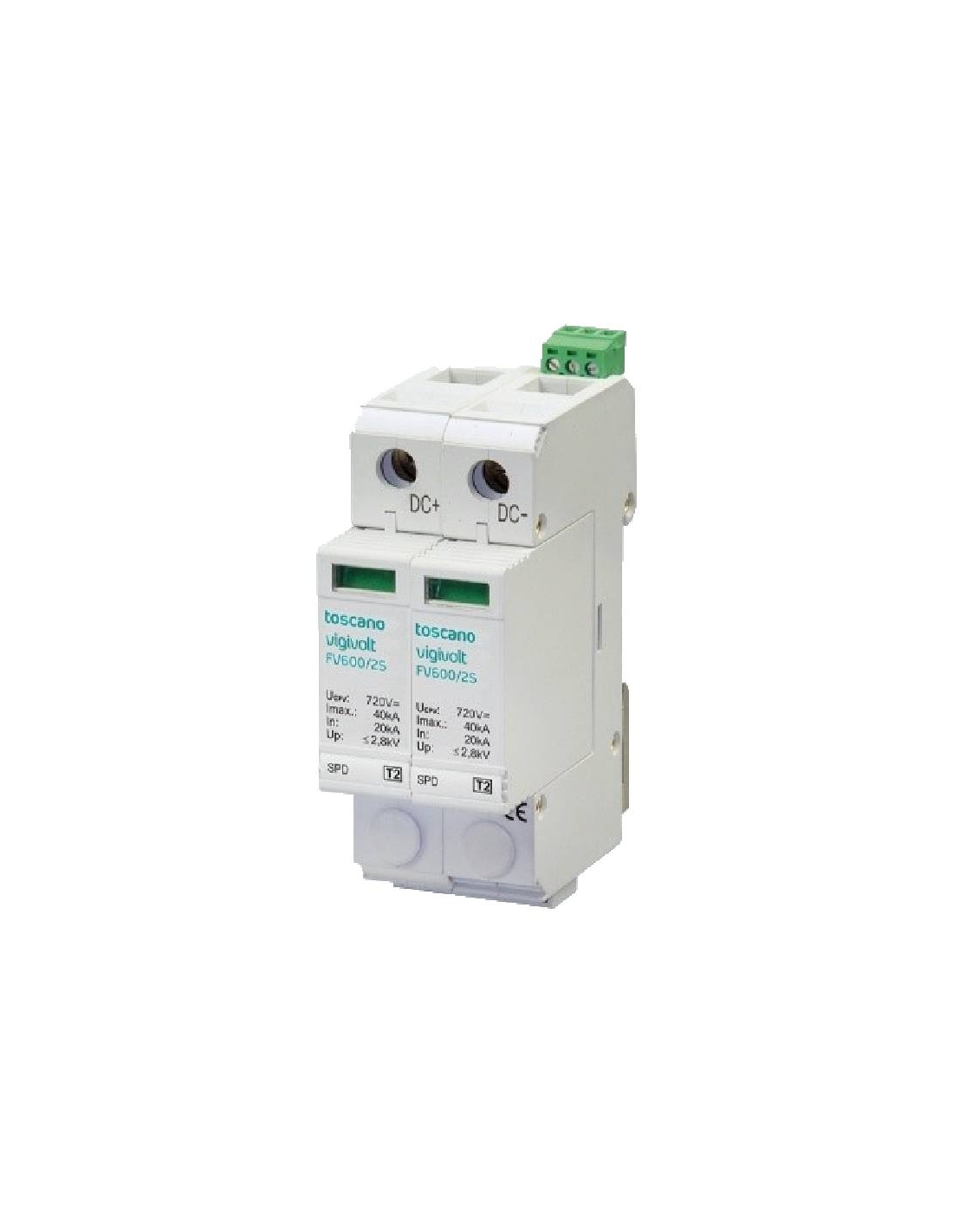

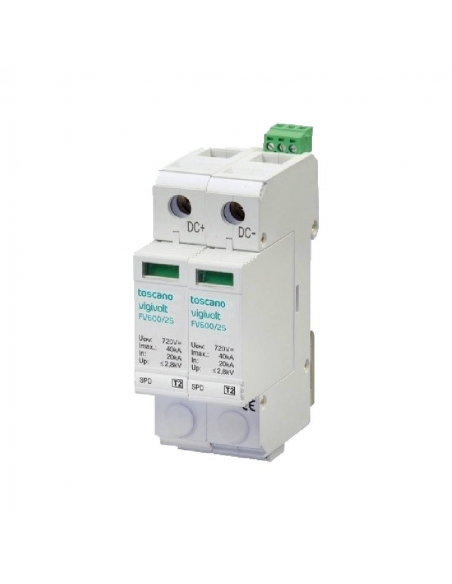

Transienter Überspannungsschutz für Photovoltaikanlagen Typ 1+2, 600Vdc, 40kA, mit Relaisausgang. Sie schützt vor Entladungen und Überspannungen, die durch Blitzeinschläge in den kontinuierlichen Teil solcher Systeme entstehen.
Der Schutz besteht aus zwei Stufen von Varistoren, die mit thermischen Trennschaltern ausgestattet sind, die über ein Fenster den Ausfall des Elements anzeigen. Er verfügt über einen Fernausgang (Meldekontakt).
Im Falle einer transienten Überspannung absorbieren die Geräte diese und verhindern so, dass sie die an das Netz angeschlossenen Geräte beschädigt. Wenn der Schutz aufgrund einer Überspannung nicht mehr funktioniert, zeigt das Gerät ein rotes Warnfenster an. In diesem Fall ist das Schutzmodul nicht mehr funktionsfähig und muss durch ein anderes ersetzt werden (steckbar: einfacher Austausch).
Technische Merkmale:
- Hersteller Toscano
- Art.-Nr: FV2-600/2S
- Nennspannung: 600 VDC
- Maximale Spannung DC+/DC- (Ucpv): 750 VDC
- Bemessungs-Stoßstrom (10/350 μs): 5 kA
- Nennentladestrom 8/20 (In): 20 kA
- Maximaler Entladestrom (Imax): 40 kA
- Schutzniveau (Up)
- Ansprechzeit (ta) : ≤ 25 ns
- Maximale Vorabsicherung: 125 A (gL/gG)
- Art: 1+2
- Schutzart: IP20
- Betriebstemperatur: -40ºC bis +70ºC
- Montage: DIN-Schiene
- Störungsanzeige: Fenster
- Fernanzeige (Kontakt): 250 V~ / 0,5 A , 30 V= / 1 A
- Abmessungen: 36 x 90 x 67 mm
- Normen: 2014-35-EU (LVD), 2014-30-EU (EMC), 2011-65-EU (RoHS)
Verbindung
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, es ist zwingend erforderlich, die am Installationsort geltenden Vorschriften einzuhalten.
